宽幅喷墨绘图仪结构三维设计

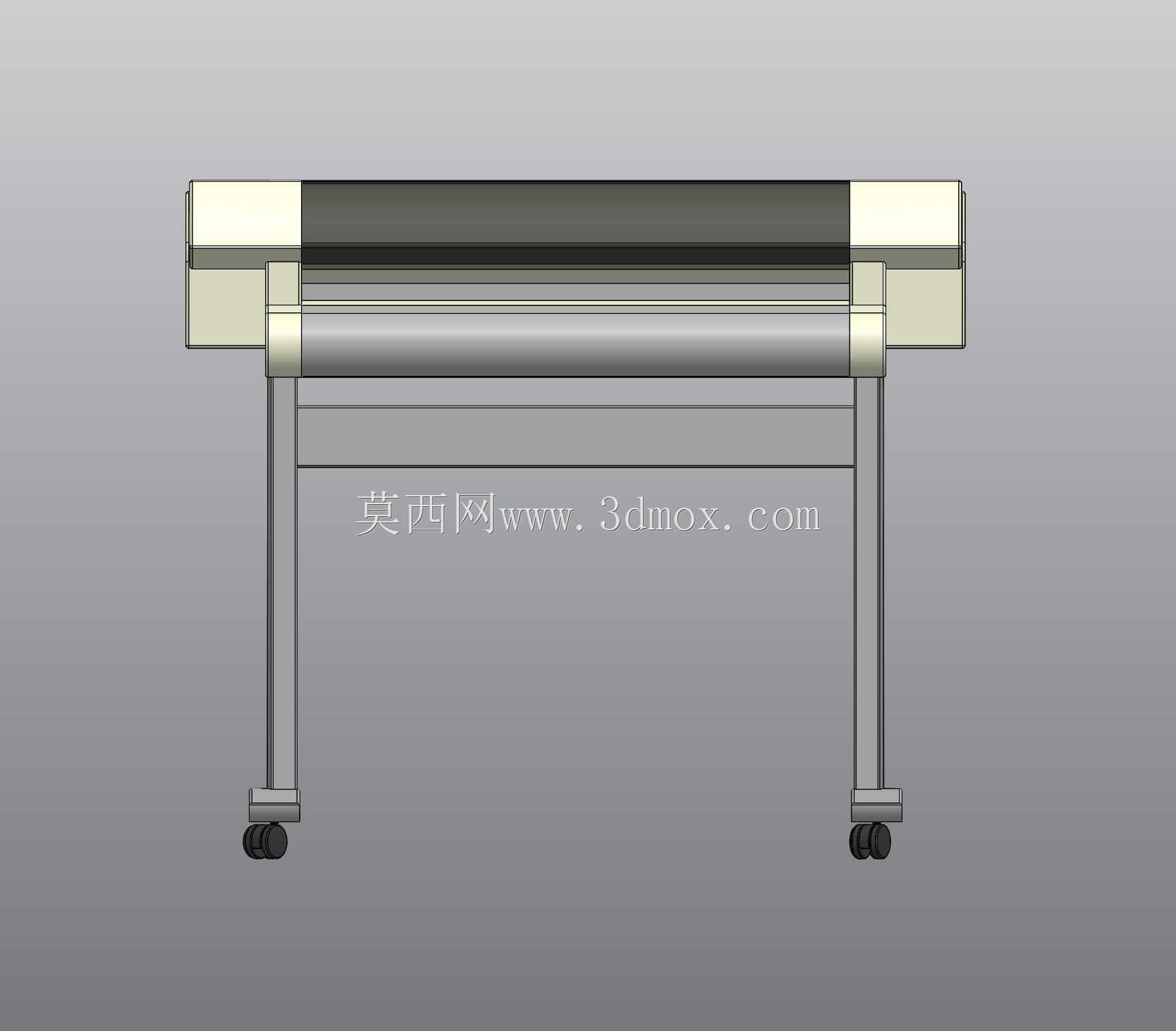

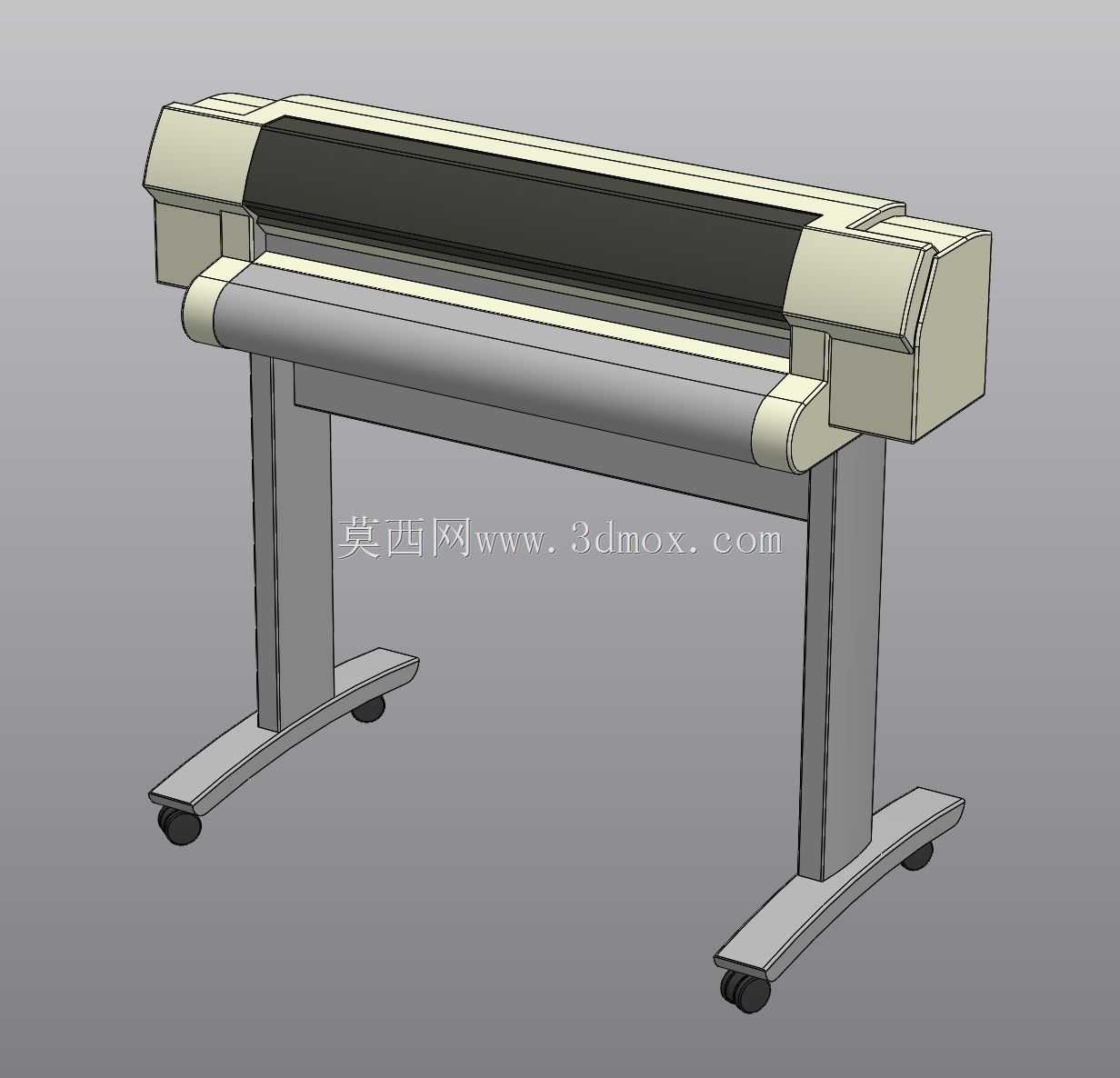

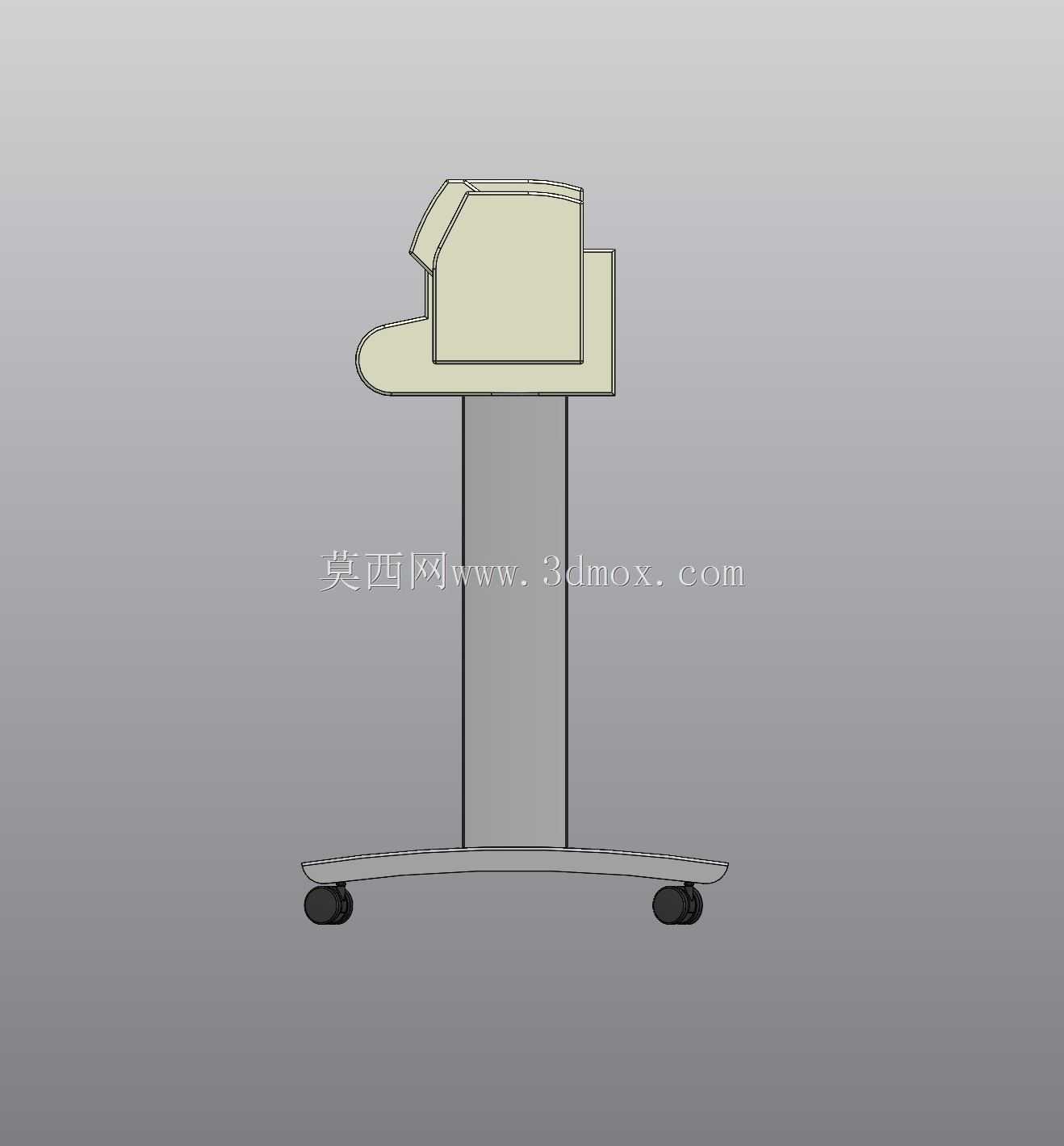

做办公空间布局规划和文印设备选型时，宽幅喷墨绘图仪是工程设计、广告制作、图文快印场景里绕不开的核心输出设备，这次搭建的三维结构完全围绕实际落地使用的需求展开，没有做多余的装饰性设计。先从安装边界说起，这类设备因为要处理A0及以上幅面的介质，整机横向跨度较大，底部采用带脚轮的分体式支撑腿结构，两个支撑腿分别对应机身左右受力点，脚轮选用带刹车的万向轮，既满足设备就位时的微调移动需求，也能在固定位置后锁止避免偏移，支撑腿底部的横向延伸脚座加大了支撑跨度，就算设备上卷装介质重量达到几十公斤，也不会出现侧翻风险，安装时只需要预留机身左右各三十公分的操作空间、后方预留二十公分的走线空间即可，不需要额外做地基固定，普通平整的办公地面就能满足安装要求。设备的功能分区完全顺着走纸逻辑排布，最上方是长条形的喷墨主机舱，内部集成了墨路系统、横向移动的字车导轨、喷印控制模块，舱体做了分段式的外壳设计，后期维护时只需要拆开对应段的盖板就能更换墨囊、清理字车导轨，不需要把整个上盖全部拆卸。主机舱下方是卷纸承托机构，采用双辊轴结构，一根负责承载未输出的卷装介质，另一根作为走纸主动辊配合压纸轮控制介质进给精度，辊轴的同轴度公差控制在0.1mm以内，避免长幅面输出时出现介质走偏、褶皱的问题，辊轴两端的支撑座做了快拆设计，更换不同幅宽、不同厚度的介质时不需要额外工具就能快速取下辊轴换装。机身两侧的端盖内部集成了控制电路板、供墨管线的走线槽，所有线缆都顺着支撑腿内部的空腔走线，不会外露在设备表面，既避免日常使用时线缆被剐蹭损坏，也让整机外观更整洁。设计时特意考虑了日常操作的人机高度，走纸操作面的高度控制在成年人站立时手肘平齐的位置，更换介质、查看输出进度时不需要弯腰或者抬手过高，长时间操作也不容易产生疲劳。这类设备实际使用时除了输出工程CAD图纸，还能承载户外广告背胶、相纸、硫酸纸等不同介质，所以走纸机构的间隙做了可调设计，通过端盖处的调节旋钮就能改变压纸轮和主动辊之间的间隙，适配0.1mm到1mm厚度的不同介质，不需要更换额外的走纸配件。整个模型的结构拆分完全按照实际生产装配的逻辑做了分件，每个连接位的螺丝孔、定位柱都按照实际装配公差预留，不管是用来做办公场景的布局仿真，还是做设备结构的改进设计参考，都能直接提取对应部件的尺寸参数，不需要再重新做结构测绘。
