爱普生多功能喷墨一体机三维结构模型

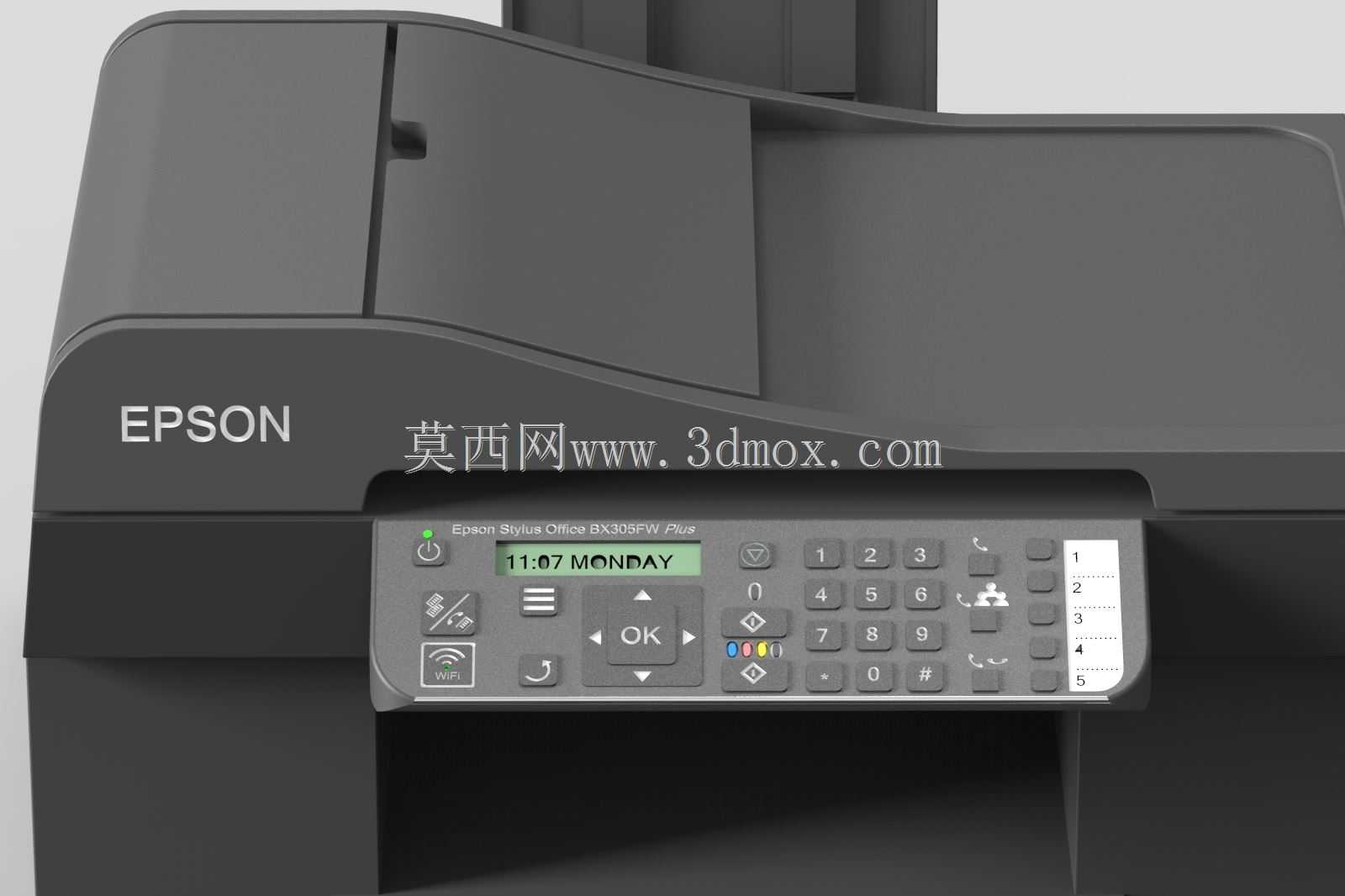

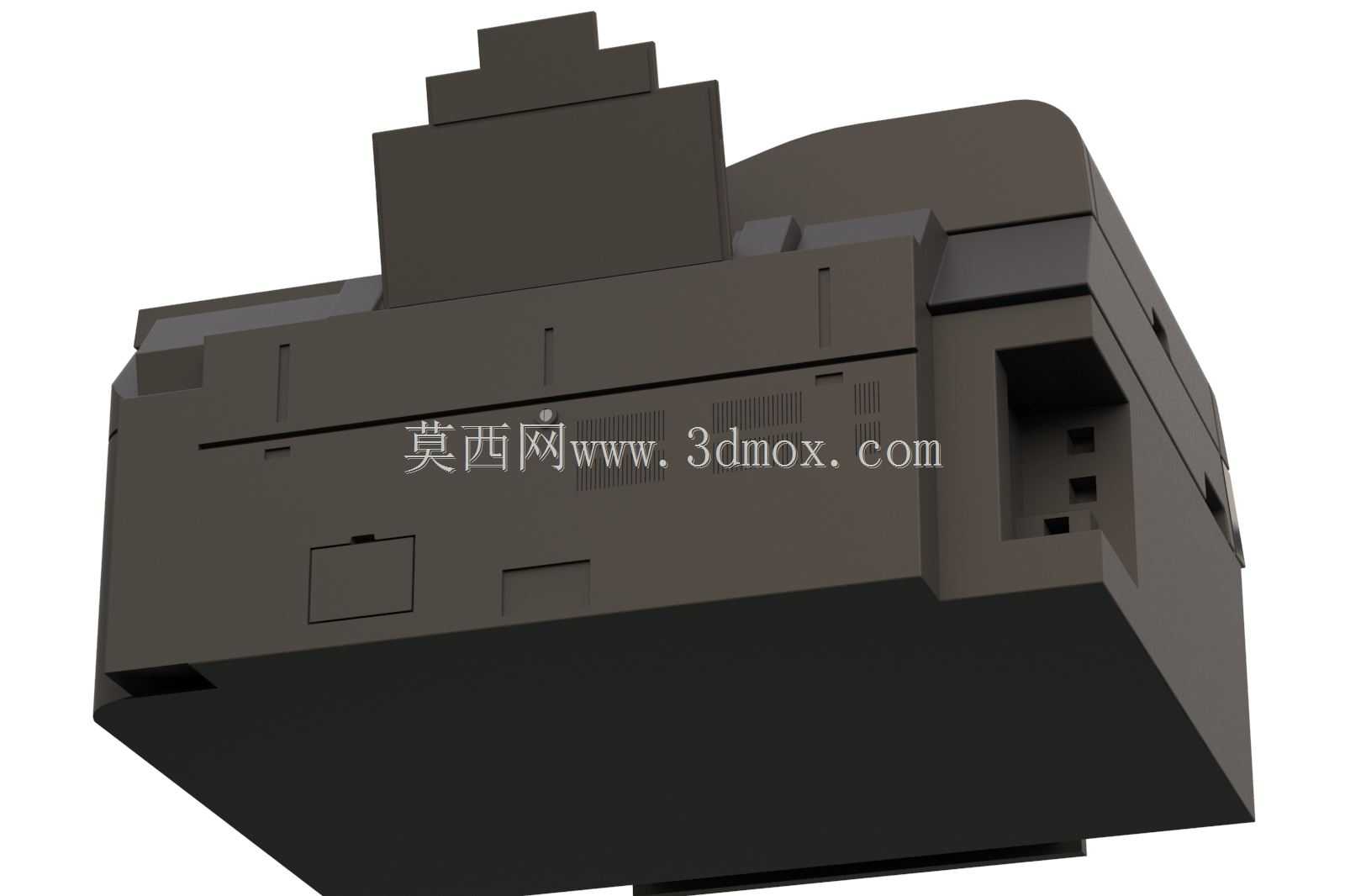

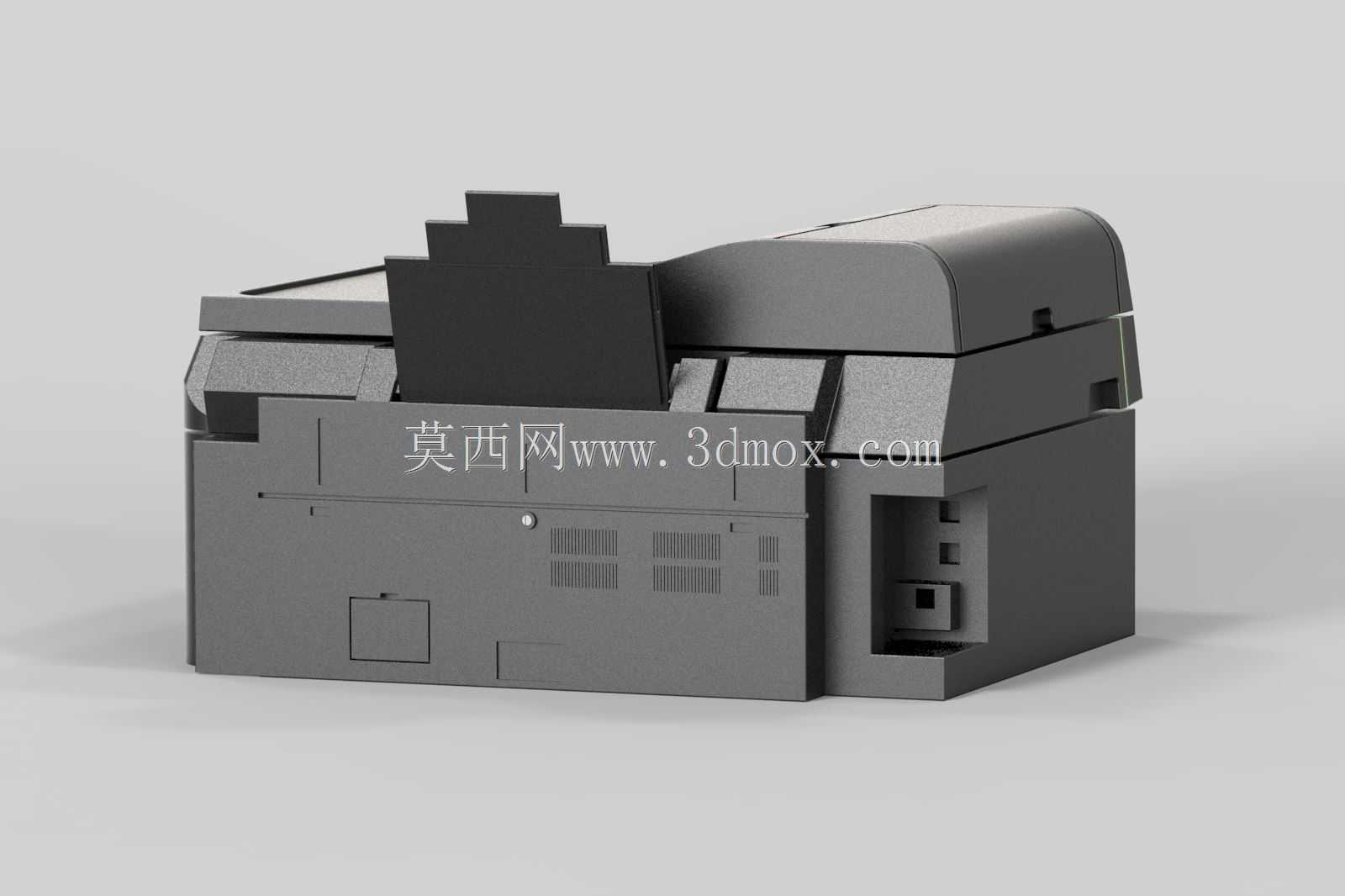

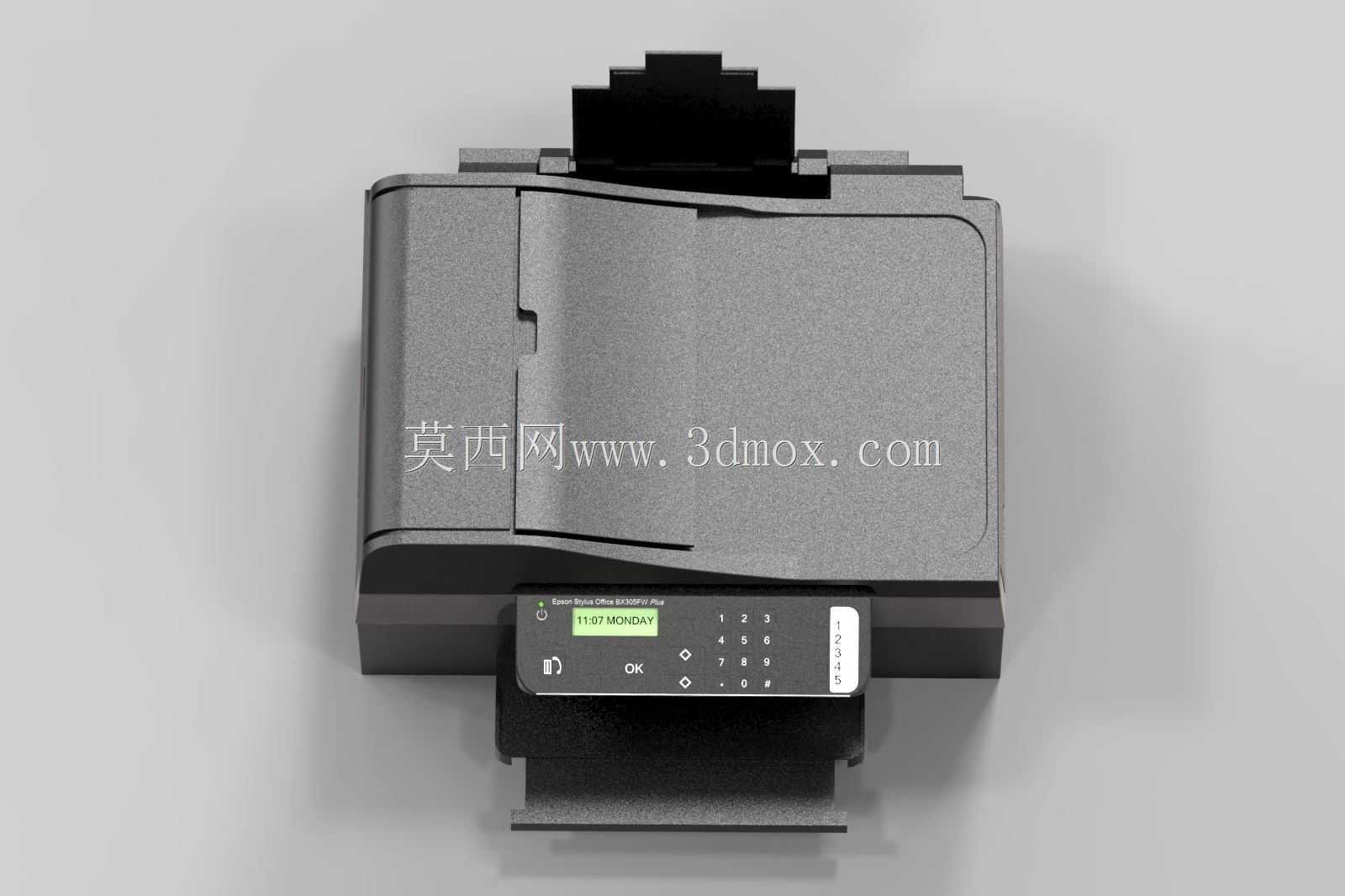

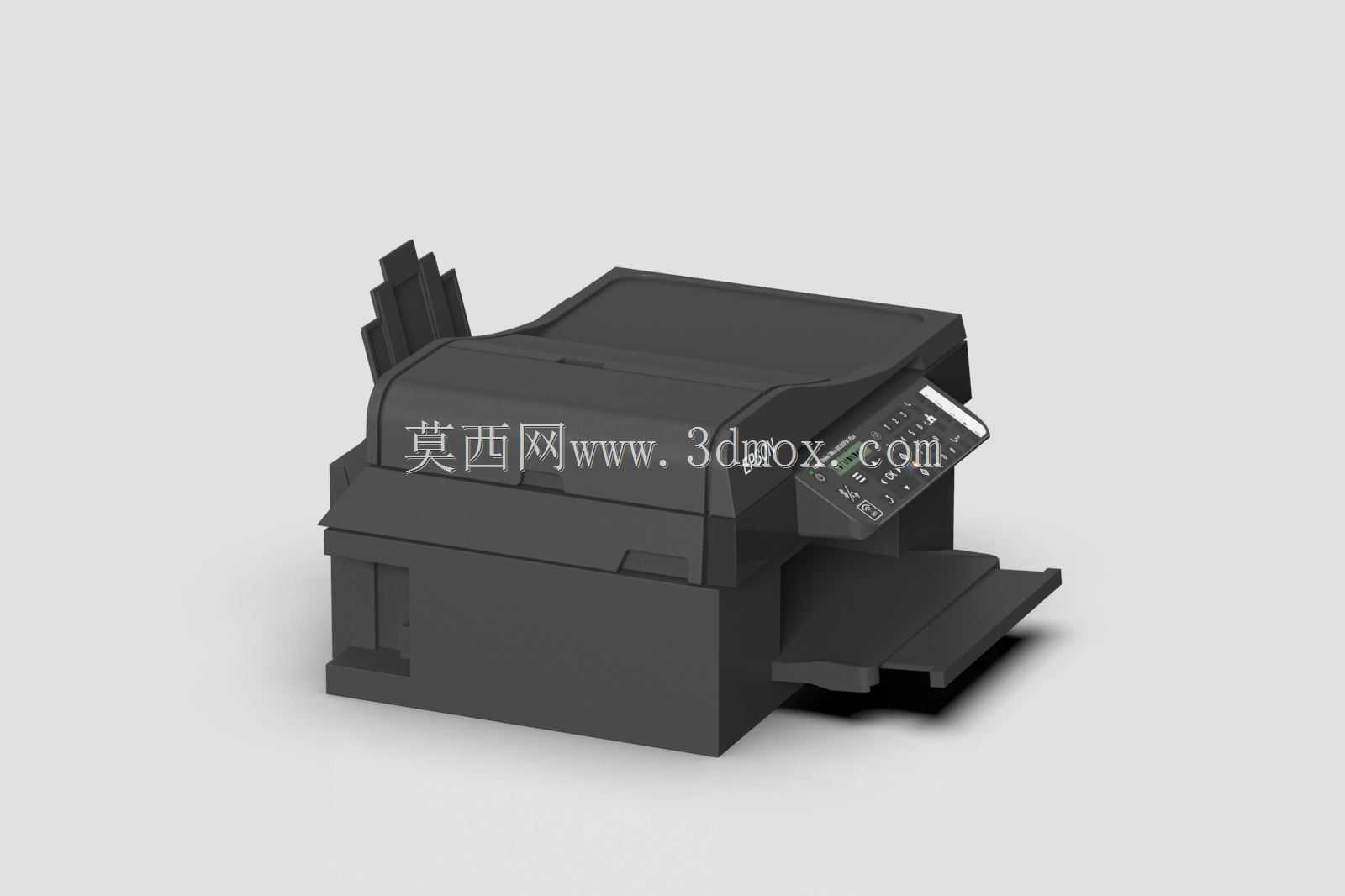

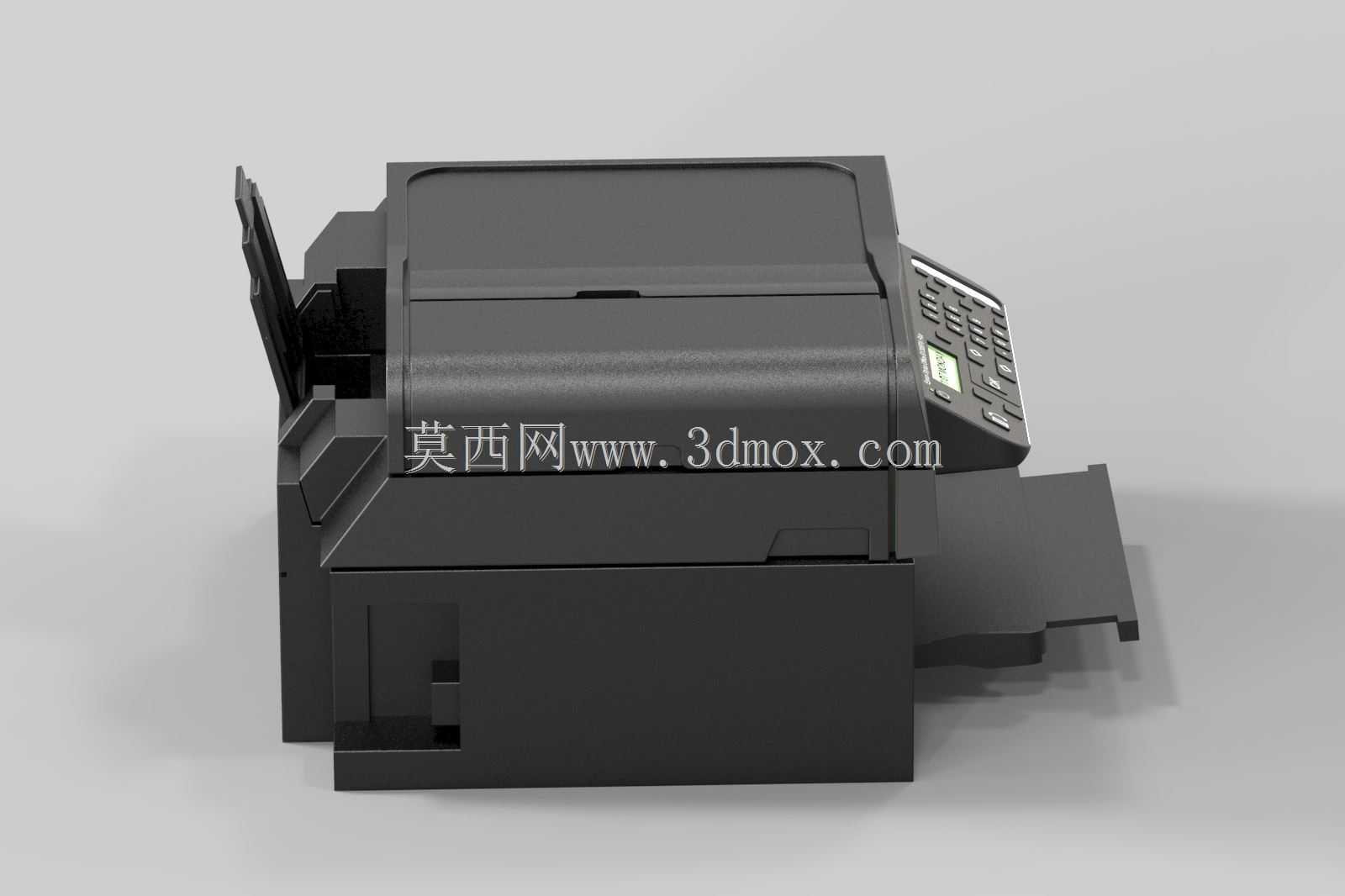

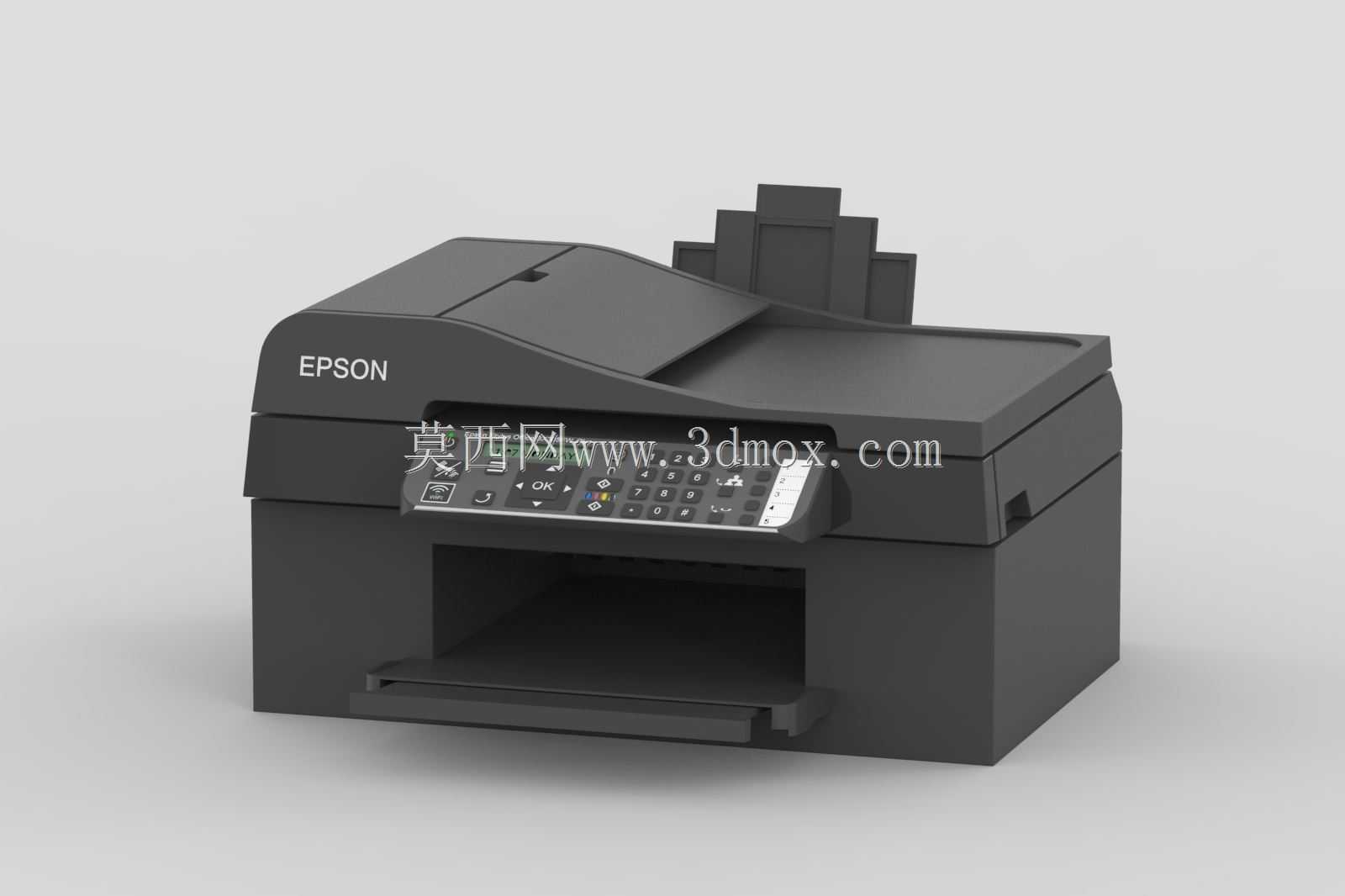

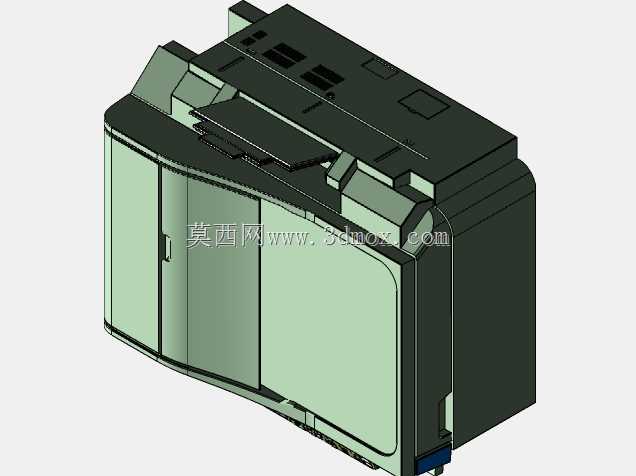

日常办公场景中，桌面级多功能输出设备的空间适配性一直是工位布局规划的核心考量项，这款爱普生多功能一体机的三维建模过程，完全围绕实际办公环境的安装边界展开，建模前先对设备实体进行了全尺寸测绘，整机宽度控制在常规办公隔断工位的预留设备区间内，深度不会超出标准办公桌的纵深范围，高度预留了顶部出纸托盘的抬起空间，避免放置时与桌面上方的文件架、隔板产生干涉。从功能集成逻辑来看，这款设备整合了打印、扫描、传真三类核心办公需求，建模时针对不同功能模块的结构衔接做了精细化还原：前部的操作面板按照实体按键的排布做了分区建模，功能按键、数字键盘、状态显示屏的相对位置完全匹配实体设备的操作逻辑，方便后续做人机操作仿真时，能够准确模拟用户站立或坐姿状态下的按键触达范围；扫描单元位于设备上部，建模时还原了扫描盖板的开合转轴结构，预留了盖板开合的运动间隙，可模拟厚文档、书籍类介质的扫描放置状态；下部的进纸单元与出纸托盘做了抽拉结构的还原，能够模拟纸张输送的路径空间，方便后续做纸张走纸路径的干涉检查。设计思路上完全遵循实体设备的工业设计逻辑，机身外壳的曲面过渡做了连续曲率处理，前部操作区的倾斜角度符合人体工程学要求，用户坐姿操作时无需过度前倾即可触碰到所有功能按键；机身侧面的散热格栅做了等距阵列的细节还原，对应内部电路板、打印头组件的散热区域，建模时预留了内部元器件的安装空间，可用于后续的设备拆解教学、内部结构改装设计参考。从实际应用角度出发，这个三维模型可用于办公空间布局规划时的设备占位模拟，提前核算工位的设备摆放空间、走线位置，也可作为办公设备结构设计的参考案例，分析多功能一体机的模块集成方式，理解打印、扫描、传真不同功能单元在紧凑机身内的布局逻辑，还可用于设备维护教学的演示素材，直观展示各部件的装配关系与拆装顺序。建模过程中对设备的接口位置也做了准确还原，后部的电源接口、数据传输接口、传真线接口的位置与尺寸完全匹配实体设备，方便做外接线路的布线模拟，避免实际安装时出现线路弯折、接口被遮挡的问题；机身底部的支撑脚垫做了凸起结构还原，可模拟设备放置在桌面时的支撑状态，核算设备放置后的实际高度与水平度。
