四端口独立开关USB3.0集线器结构设计

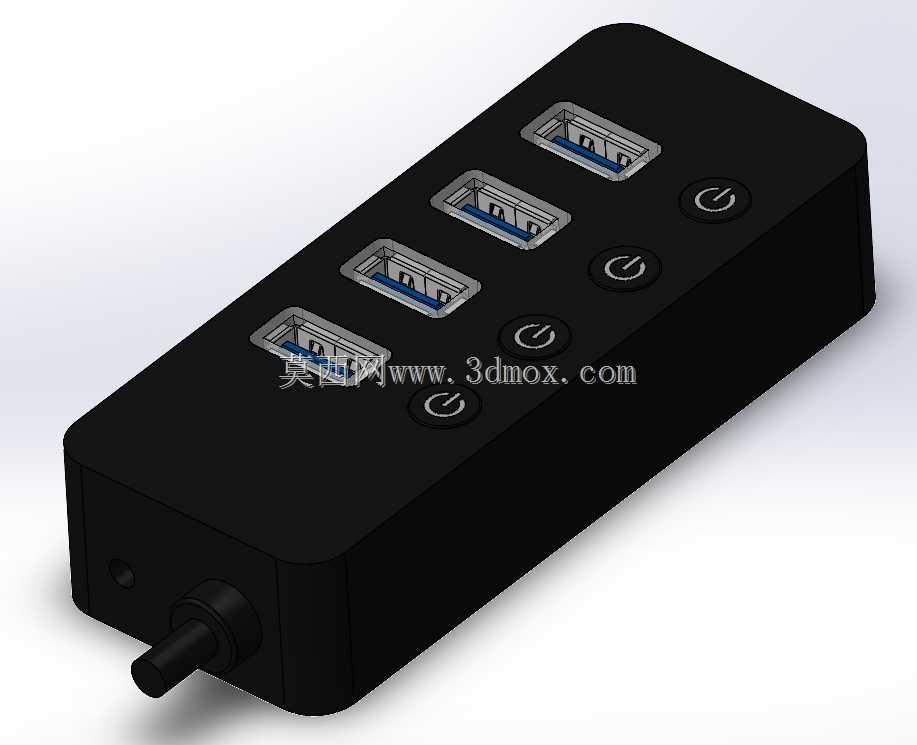

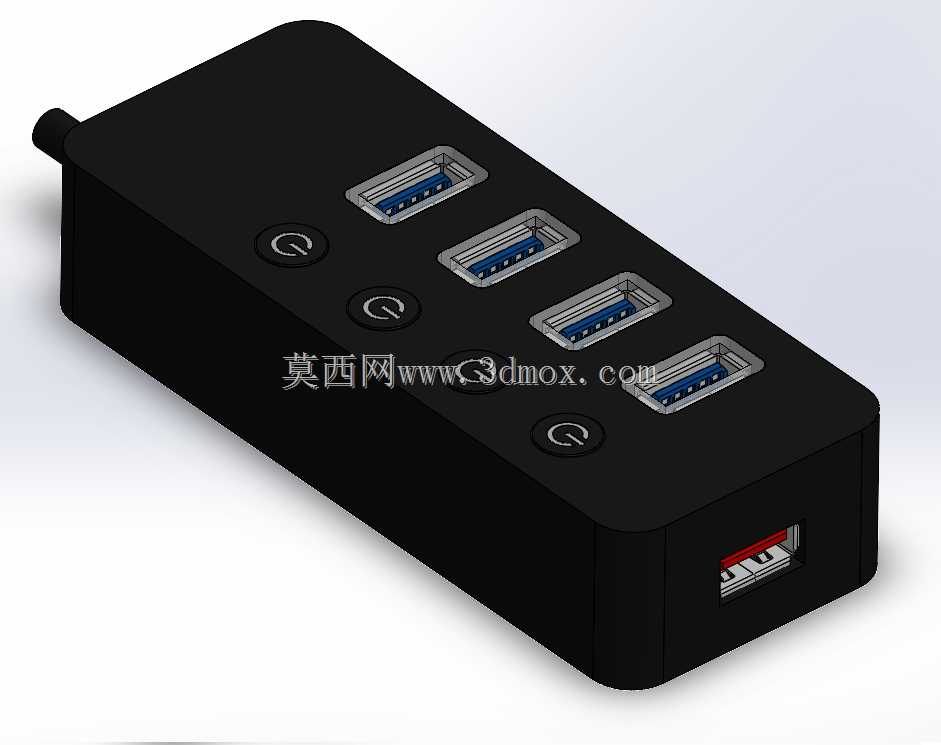

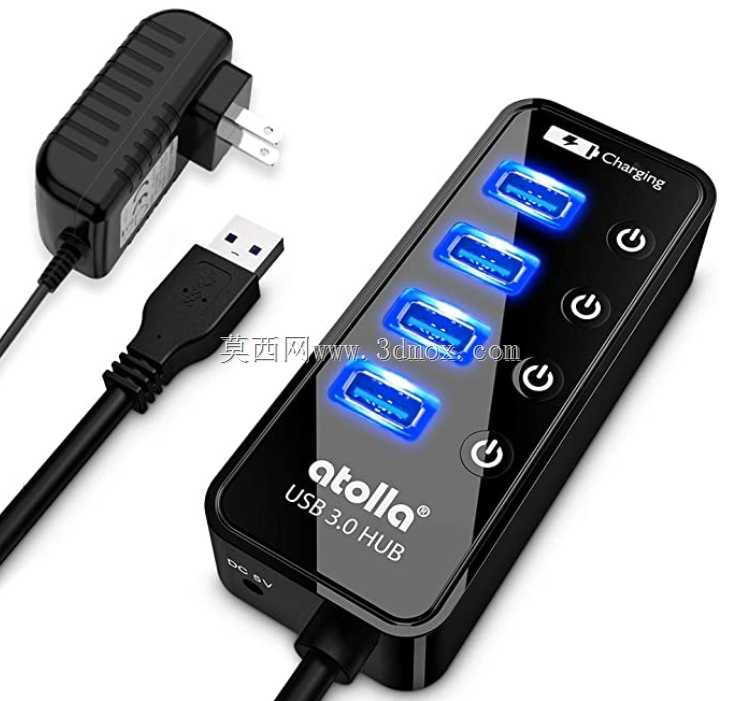

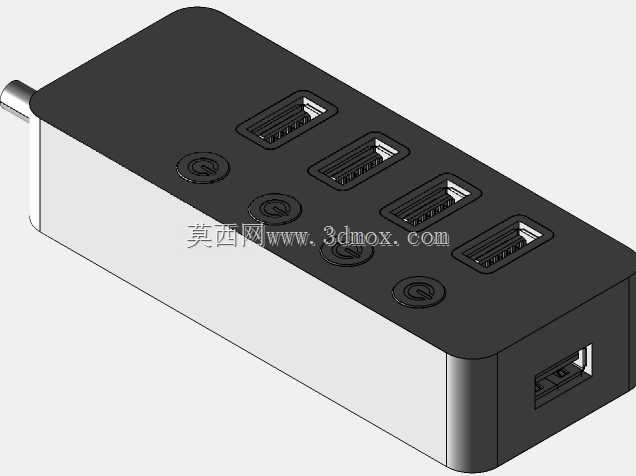

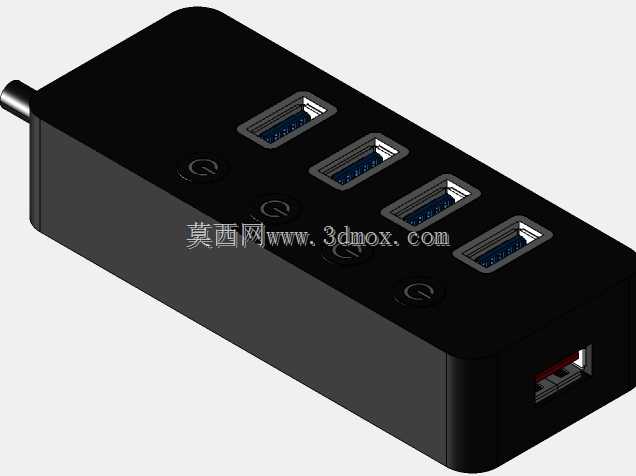

日常桌面外设扩展场景中，多设备同时接入主机USB端口的需求十分普遍，这类带独立控制开关的四端口USB3.0集线器，主要解决主机原生USB端口数量不足、频繁插拔外设易损坏主机端口的问题，可同时接驳U盘、鼠标接收器、移动硬盘、USB调试设备等多类外设，单端口独立开关的设计，能在不拔出外设的情况下单独切断对应端口供电，避免闲置外设长期通电带来的功耗浪费与端口损耗，也能减少多设备同时接入时的供电干扰。从结构设计角度看，这款集线器采用长方体圆角壳体布局，壳体边缘做R角过渡处理，既避免锐边划伤使用者，也能提升外壳注塑成型时的脱模良率，减少应力集中导致的壳体开裂风险。四个USB3.0扩展端口沿壳体长度方向等距排布，端口间距预留了足够的插拨空间，即使接入体积偏大的USB设备，也不会出现相邻端口互相遮挡无法同时使用的问题；每个扩展端口旁对应设置独立的按压式电源按钮，按钮与端口一一对应排布，操作时可快速对应到需要控制的端口，不会出现误操作。壳体一端设置上行连接线缆的出线位，出线位置做了防弯折的应力释放结构，可承受日常使用中反复弯折线缆的拉力，避免线缆根部线芯断裂；另一端设置专用供电端口，当接入高功耗USB设备比如移动硬盘时，可通过该端口外接电源补充供电，避免单靠主机USB端口供电时出现电压不足、设备识别失败的问题。尺寸设计上，整体壳体长度适配常规桌面摆放空间，厚度控制在不遮挡桌面其他设备的范围，底部可预留防滑胶垫的安装位，放置在光滑桌面时不会轻易滑动。内部结构设计时，需在壳体内预留PCB板的安装固定柱，对应每个端口、按钮的位置做精准的定位卡槽，保证组装时各部件对位准确，USB端口的金属屏蔽壳需做接地处理，降低高速数据传输时的信号干扰，独立开关的触点需选用耐磨损的材质，保证长期按动后的接触可靠性，壳体上下盖采用卡扣加少量螺丝的固定方式，既方便组装生产，也能保证壳体结合处的缝隙均匀，外观整洁。这类集线器除了桌面办公场景使用，也可用于工业设备调试时的临时端口扩展，独立开关的设计可在调试不同外设时快速通断对应端口，无需反复插拔设备，提升调试操作的效率。
