28引脚零插拔力DIL封装测试插座

项目分类:3D模型 发布时间:2021-08-28 ID:251475

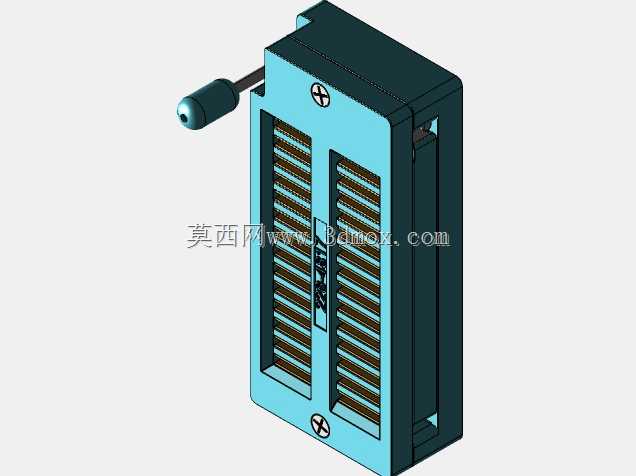

  • 28引脚零插拔力DIL封装测试插座

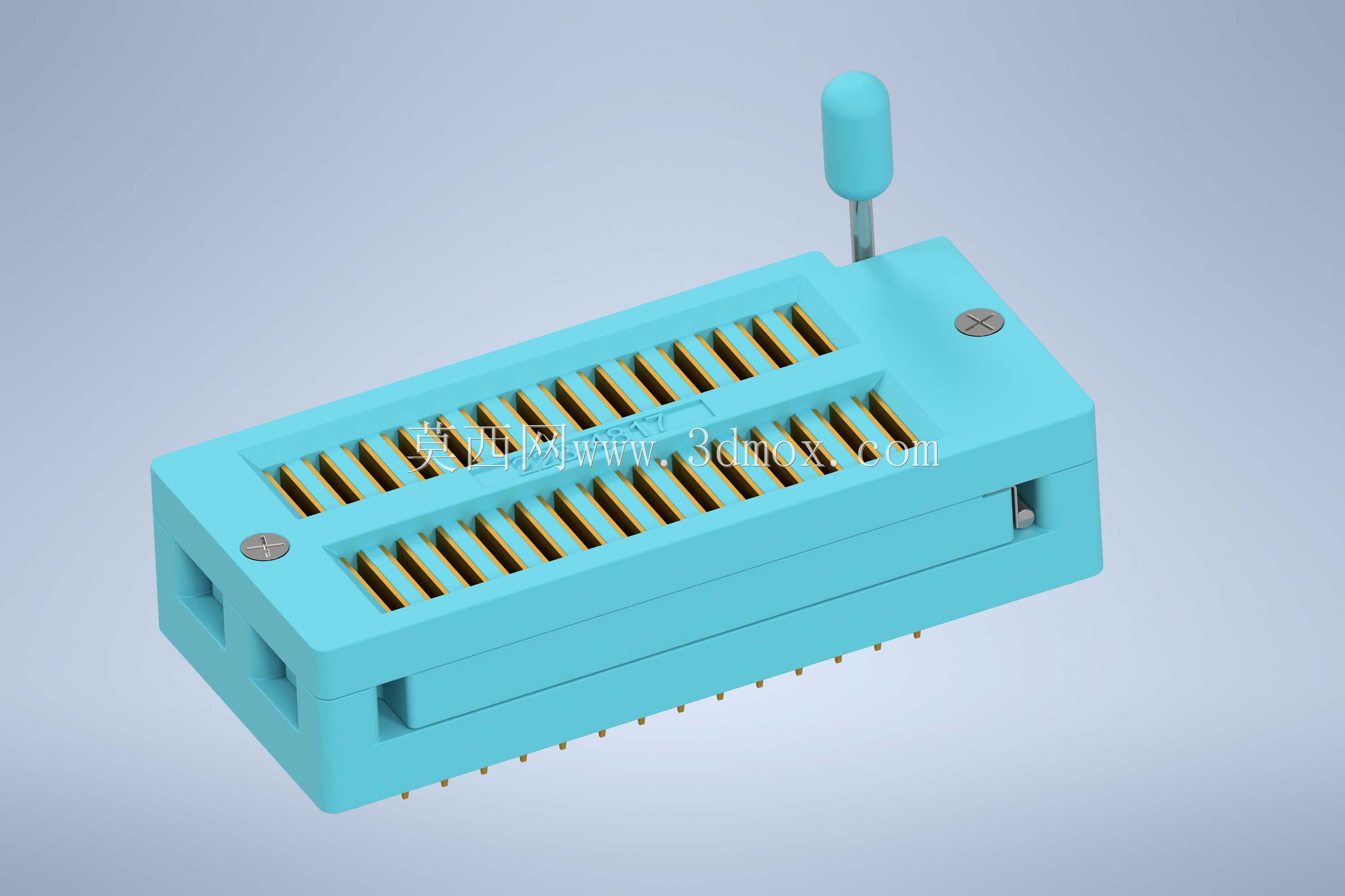

  • 28引脚零插拔力DIL封装测试插座

这类零插拔力插座主要面向电路板试制、芯片程序烧录、半导体器件功能验证环节使用,日常在电子实验室、小批量试产线的烧录工位上十分常见,能避免传统直插插座反复插拔导致的引脚弯折、镀层磨损问题,大幅降低双列直插封装器件的装拆损耗。设计时首先要匹配双列直插封装的引脚排布,这款对应28引脚规格,引脚间距严格遵循2.54毫米标准,适配市面上绝大多数同引脚数的DIP封装芯片,不管是通用逻辑器件、存储芯片还是老旧的微控制器,都能直接放入锁紧使用。插座本体采用耐高温绝缘工程塑料注塑成型,表面的浅蓝色是行业内这类测试座常用的配色,方便工位上快速识别规格,本体上预留的两个金属固定孔,可直接通过螺丝固定在烧录工装、测试治具台面上,不会因为反复扳动锁紧杆出现本体移位。侧边的拨杆是零插拔力结构的操作端,拨杆抬起时内部的接触簧片会完全张开,此时放入芯片不需要施加按压力,不会对芯片引脚产生侧向挤压,拨杆压下后簧片会同步夹紧对应引脚,保证每个引脚的接触电阻稳定,避免测试、烧录过程中出现接触不良导致的数据写入失败、测试参数偏差。从安装边界来看,插座本体的引脚伸出长度适配标准PCB板厚,焊接到治具板上后,底部不会和板上其他贴片元件产生干涉,本体两侧的凹槽是为了方便手指捏住取放,同时也给芯片引脚的对位观察留出了空间,放芯片时能清晰看到每一个引脚是否对准簧片开口,避免放偏导致引脚压弯。内部的簧片采用镀金处理,长期反复使用也不会出现氧化接触不良的问题,能承受上千次的插拔锁紧循环,适合高频次使用的测试场景。在做治具设计时,要注意在插座拨杆的活动侧留出足够的操作空间,避免周边的结构件挡住拨杆的扳动行程,同时插座上方不要布置过高的元件,方便芯片的取放操作。
