Jetson平台J120嵌入式载板结构设计

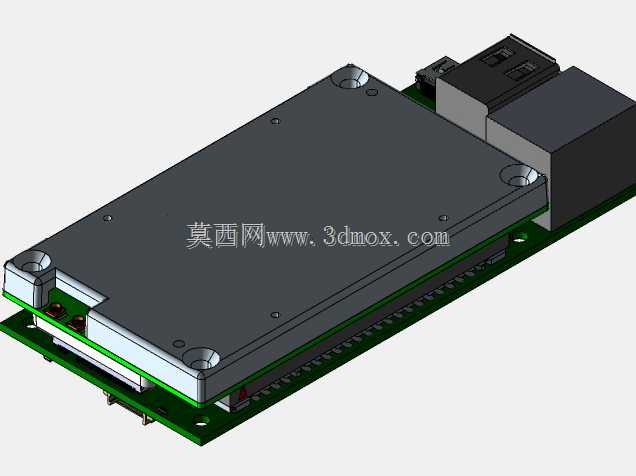

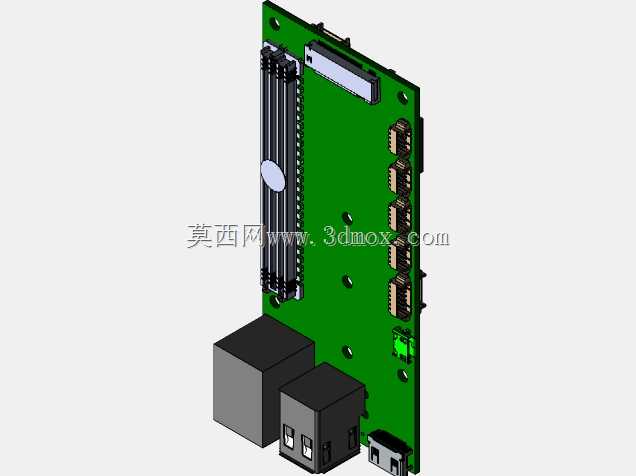

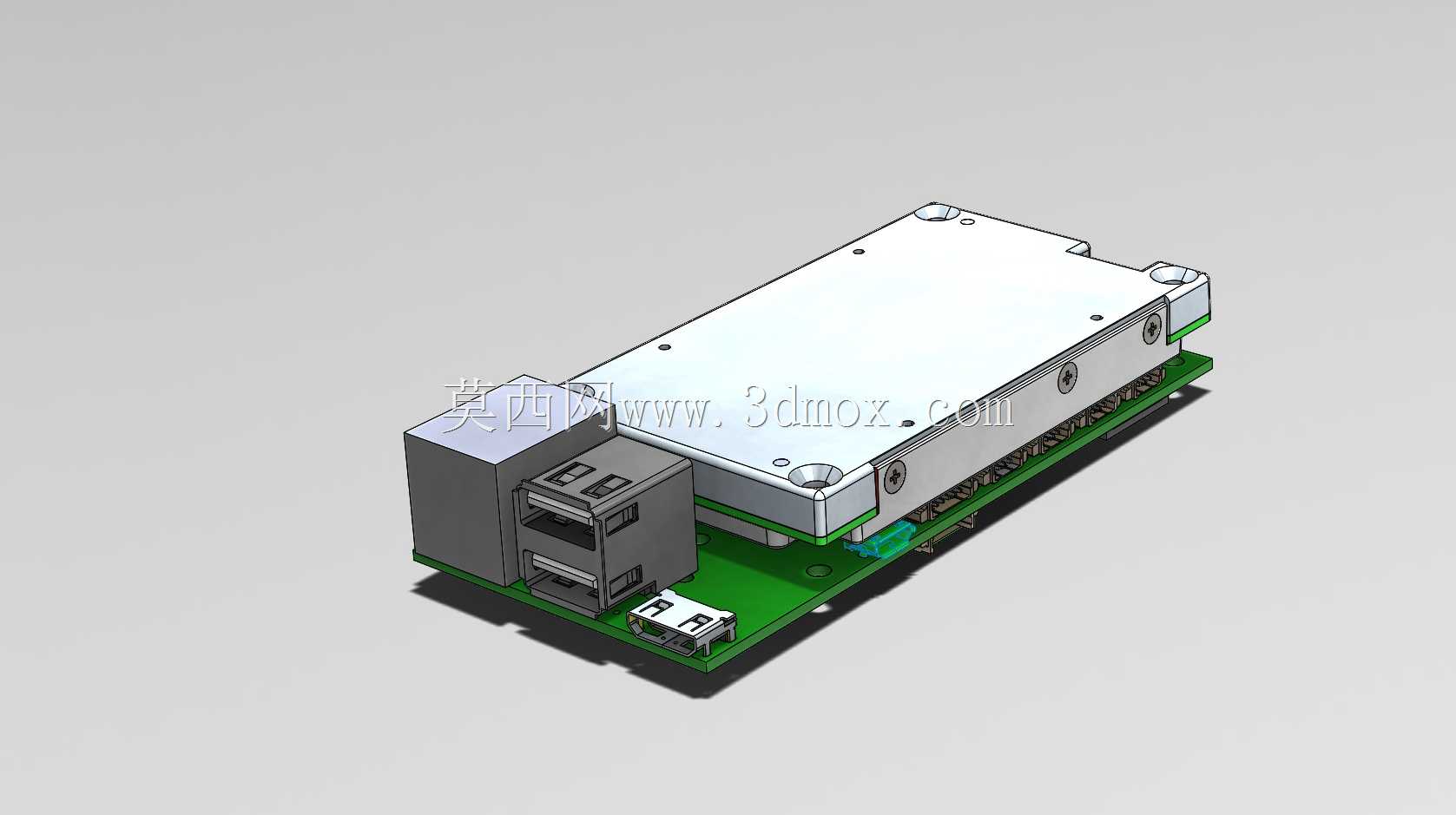

这款嵌入式载板主要面向边缘计算场景下的Jetson核心模块搭载需求，在工业视觉检测终端、户外智能巡检设备、小型自主移动机器人的控制单元中都能见到这类载板的应用，它承担着核心计算模块与外围传感器、执行器、通讯组件之间的信号连通与物理承载作用。从结构设计层面来看，载板采用分层堆叠的装配逻辑，底层为PCB基材板，板边预留了统一规格的安装孔位，孔位间距遵循嵌入式硬件通用安装规范，可直接适配标准工业控制机箱内的安装柱，也能配合定制化的散热外壳完成整机装配，安装边界充分考虑了紧凑型设备的内部空间限制，整体厚度控制在常规嵌入式板卡的通用尺寸区间内，不会额外占用过多的机箱纵深空间。载板上的接口布局经过针对性优化，常用的USB类外接接口统一布置在板侧同一端，方便设备组装时的线缆规整与插拔操作，避免线缆在设备内部交叉缠绕影响散热与后期维护；核心模块安装区域设置了定位柱与固定螺孔，可保证核心计算模块安装时的对位精度，避免接插件错位导致的接触不良问题。板上的金属屏蔽罩覆盖核心电路区域，既可以阻挡外部电磁信号对高速运算电路的干扰，也能为核心芯片提供平整的散热接触面，可直接贴合导热硅胶片连接外部散热壳体，无需额外加装复杂的散热支架。在设计思路上，这款载板做了结构简化处理，去掉了非必要的冗余结构件，在保证结构强度与接口功能完整的前提下，尽可能压缩整体体积，适配更多紧凑型智能设备的内部安装需求；板上各元器件的排布避开了安装孔位的受力区域，避免装配时螺丝锁紧的应力传递到元器件引脚导致虚焊脱落，同时在接口对应的板边位置做了圆角处理，防止组装过程中板边毛刺划伤操作人员或损坏线缆绝缘层。对于需要做设备结构集成的工程师来说，这款载板的结构数据可以直接导入整机装配模型中，提前验证机箱内部的空间干涉情况，确认接口与机箱开孔的对位精度，也能基于载板的安装孔位位置设计配套的固定支架与散热结构，减少硬件集成阶段的结构反复修改工作量，缩短嵌入式智能设备的整体开发周期。
