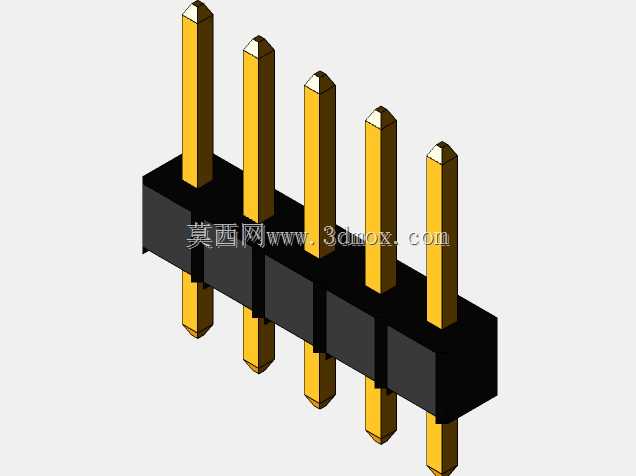

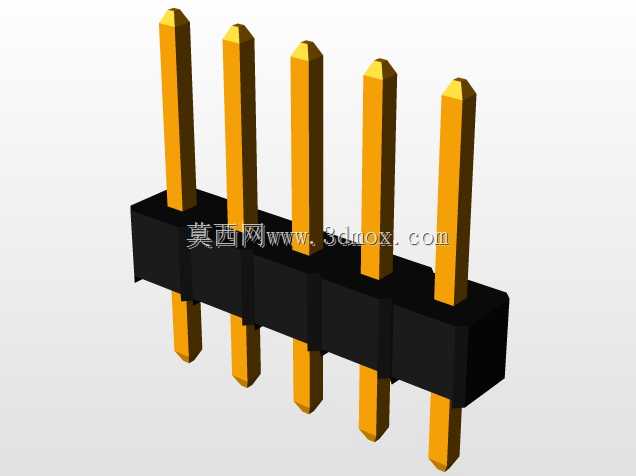

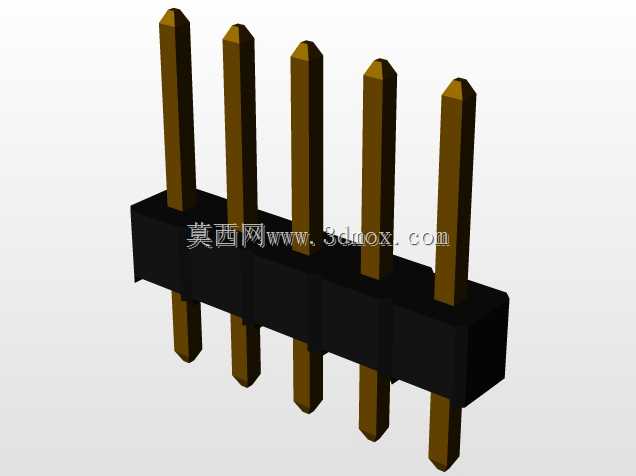

单排5Pin直插排针连接器结构设计

在消费电子、工业控制板卡、嵌入式开发硬件的PCB板间互联场景中，直插排针是应用频次极高的板对板连接元件，本次设计的5Pin单排直插排针，主要针对小尺寸PCB的信号互联需求，适配2.54mm标准网格的PCB焊盘布局，能满足多数通用开发板、工控扩展模块的信号传输连接要求。从实际使用场景来看，这类排针常被用于单片机最小系统板与外设模块的信号对接、工控IO板的外接端子扩展、小型家电控制板的板间信号传递，在波峰焊制程中可直接插装过孔完成焊接，无需额外治具定位，适配常规批量焊接工艺。设计过程中优先考虑插针的同轴度与塑胶基座的定位精度，插针采用黄铜基材做表面镀锡处理，既保证导电性能满足低压信号传输要求，也能提升焊盘焊接时的浸润性，避免虚焊问题；插针两端做倒角处理，插装端的倒角方便对接母座时的导向插入，焊接端的倒角可减少插装过孔时的卡滞，适配PCB板常规1.0mm直径的安装过孔。塑胶基座采用耐高温绝缘材质，可承受波峰焊过程中的短时高温冲击，不会出现基座变形、插针偏移的问题，基座上的插针固定孔做过盈配合设计，插针压入后可保证足够的保持力，避免焊接或插拔过程中插针松动脱落。尺寸设计上严格遵循2.54mm标准节距，单排5个插针的中心距累计公差控制在±0.1mm以内，可完美适配标准2.54mm间距的排母、杜邦线端子，不会出现插针错位无法对接的问题；整体基座长度适配5Pin排布需求，宽度与高度控制在紧凑范围内，不会占用PCB板上过多的布局空间，插针伸出基座上下两端的长度分别适配母座对接深度与PCB过孔焊接深度，焊接端伸出长度满足波峰焊的焊锡爬升要求，对接端伸出长度保证与母座插合后有足够的接触面积，避免接触不良导致的信号中断。设计时还考虑了长期使用的可靠性，插针与塑胶基座的结合处做密封处理，可阻挡日常使用中的灰尘、助焊剂残留进入基座内部，避免相邻插针之间出现绝缘电阻下降的问题，适配多数非高防护等级的室内电子设备使用场景，在-40℃到85℃的常规工作温度区间内，可保持稳定的机械性能与导电性能，满足多数民用、工业级电子设备的连接寿命要求。
