SMH250-SMW250双位连接器塑壳结构

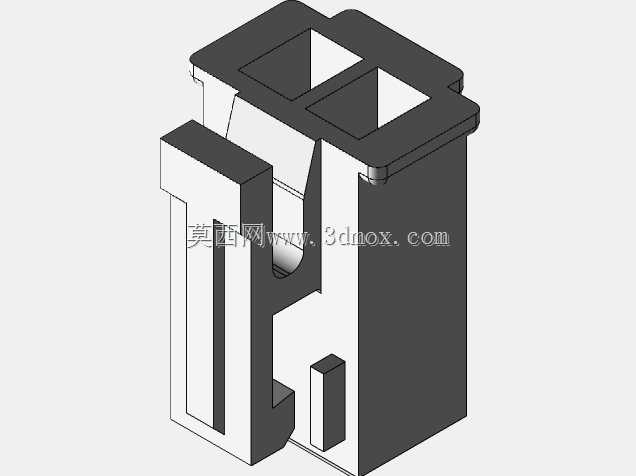

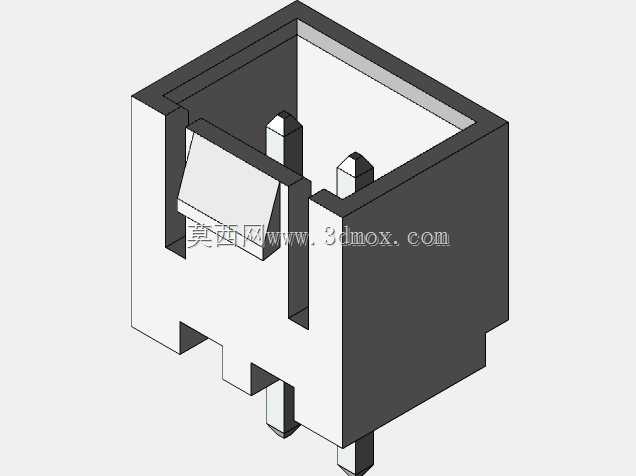

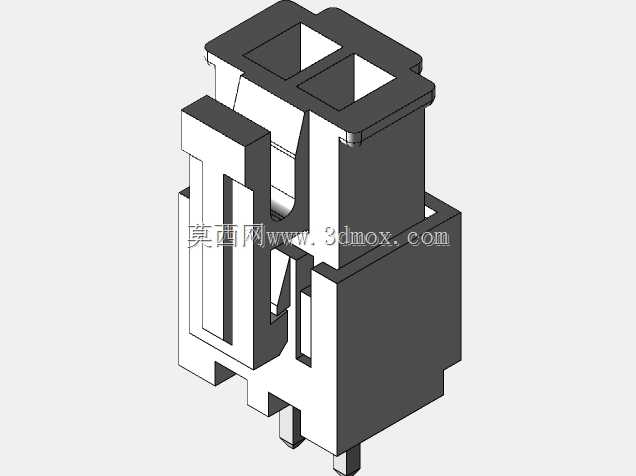

这款双位接插塑壳是低压电气连接场景里的常用基础部件，日常在工控柜内部布线、小型家电电源接驳、车载低压信号回路、消费电子内部线束对接场景中都能见到它的身影，核心作用是为内部金属插针提供绝缘防护与精准定位，保证接插过程中端子不会偏移错位，同时隔绝相邻回路的接触风险，避免短路故障。从结构设计逻辑来看，整体采用对称双腔布局，两个独立的端子容纳腔分别对应两路独立的电气回路，腔体内壁设置有纵向导向筋，插针装入时可顺着筋位滑入预设位置，不会出现装反、卡滞的问题；壳体外侧设置有弹性锁扣结构，公母端对插到位后锁扣会自动卡入对应卡槽，日常设备运行产生的常规振动不会导致接插件松脱，需要拆卸时只需按压锁扣即可顺利拔出，兼顾连接可靠性与维护便捷性。安装边界方面，壳体整体为规整的方块状结构，接插端的导向倒角做了15度斜切处理，盲插状态下也能顺利对准对位，不需要额外目视校准；尾部的线束引出端设置有防拉扯台阶，线束与端子压接后装入壳体，台阶位置可以抵住线束外皮，日常运维拉扯线束时外力不会直接作用在压接点上，避免端子被扯出导致回路断开。壳体壁厚均匀控制在1.2mm左右，既满足注塑成型的工艺要求，不会出现缩痕、缺料的成型缺陷，也能在有限的安装空间内控制整体外形尺寸，不会占用过多柜内或设备内部的排布空间。相邻两个端子腔之间设置有绝缘隔筋，隔筋厚度0.8mm，可满足AC250V电压等级下的绝缘耐压要求，相邻回路之间不会出现爬电击穿的问题。壳体外侧还设置有防呆凸台，公母端只有按照正确方向才能对插到位，完全避免反插导致的端子弯折、回路接反问题，在批量装配的生产线场景中，能有效降低装配人员的操作失误率，不需要额外做方向标识也能保证装配正确率。这类接插件塑壳通常采用阻燃PA材质注塑成型，表面无毛刺飞边，所有棱角位置都做了R0.3的圆角处理，装配过程中不会划伤操作人员手部，也不会割破线束外层绝缘皮，长期使用过程中材质耐温范围覆盖-20℃到85℃，可适配大多数常规工业与民用场景的环境温度要求，不会因为温度变化出现材质脆裂、变形的问题。
