Bykski微型双外螺纹水冷延长连接接头

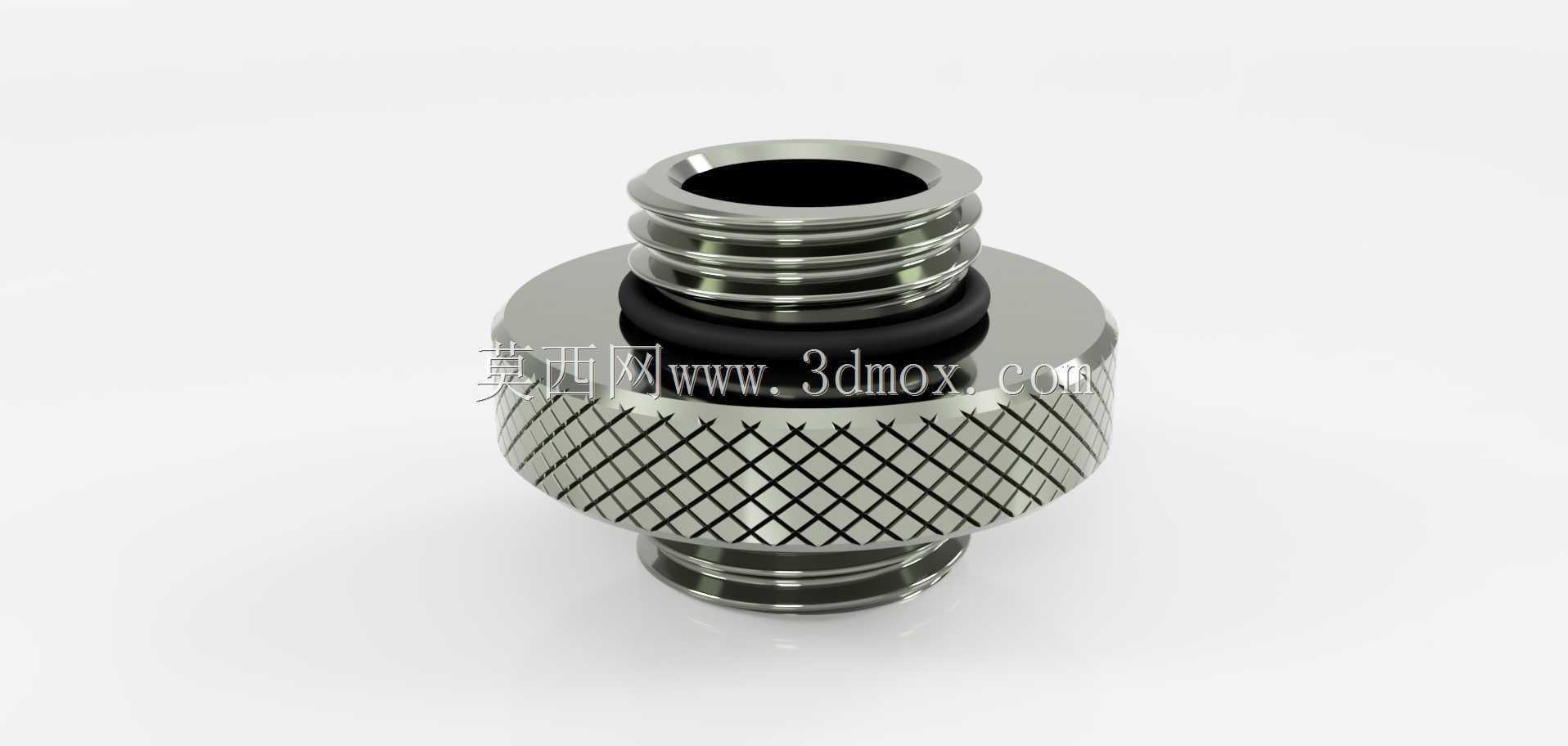

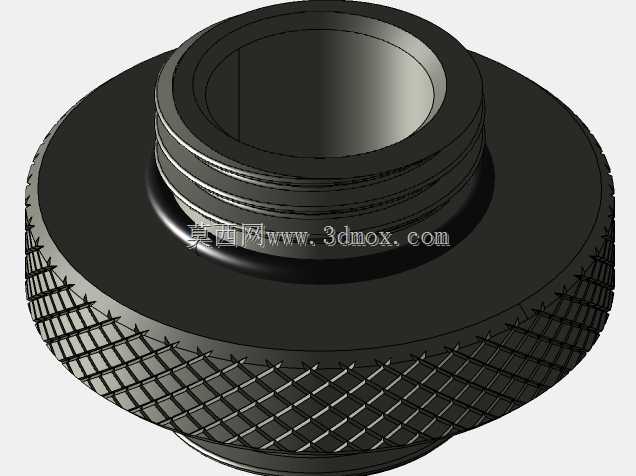

在PC分体水冷、小型工业液冷散热回路的搭建过程中，经常会遇到冷排、水冷头安装位间距不足，或是管路走向需要微调偏移的场景，这类微型双外螺纹延长连接器就是为解决这类管路衔接问题设计的专用连接件。从结构设计来看，该接头两端均采用标准G1/4外螺纹规格，这是目前民用及小型工业液冷系统通用的接口标准，能够直接匹配市面上绝大多数带内螺纹接口的水冷头、冷排、快插接头、止水阀等水冷组件，无需额外加工转接结构。接头中部设计有滚花防滑握持段，网纹滚花的纹路深度与间距经过优化，徒手安装时能够提供足够的摩擦力，无需借助扳手即可完成拧紧操作，同时也能避免金属扳手拧动时刮伤接头表面镀层，影响外观与防腐蚀性能。螺纹根部预置的丁腈橡胶O型密封圈，在接头拧入对应内螺纹接口时，会被挤压填充螺纹端面的配合间隙，无需额外缠绕生料带即可实现可靠密封，能够耐受常规水冷回路中使用的去离子水、专用水冷液的长期浸泡，不会出现溶胀、开裂导致的漏液问题。从安装边界来看，该接头整体轴向长度较短，在实现两个内螺纹接口之间延长衔接的同时，不会过多占用机箱或设备内部的安装空间，尤其适合ITX小机箱这类内部空间局促的水冷搭建场景，能够在狭窄空间内完成冷排与水冷头之间的硬管、软管管路衔接，避免管路出现过度弯折导致的水阻升高问题。建模过程中对螺纹牙型、滚花纹理、密封圈安装槽的尺寸都做了精准还原，能够直接用于水冷系统的管路布局干涉检查、装配模拟，也可作为水冷配件选型时的尺寸参考依据，帮助设计人员提前预判管路走向，避免实际组装时出现接口不匹配、安装空间不足的问题。这类接头在实际使用中，除了基础的延长功能外，也可配合不同厚度的密封圈微调接头拧入深度，实现两个对接组件之间的微小间距补偿，抵消不同配件加工时的端面尺寸公差，让整个水冷回路的装配更加顺畅。
