数据通信用光纤连接组件结构设计

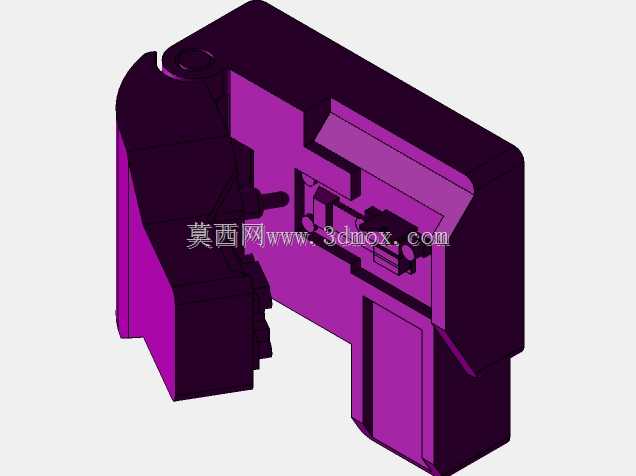

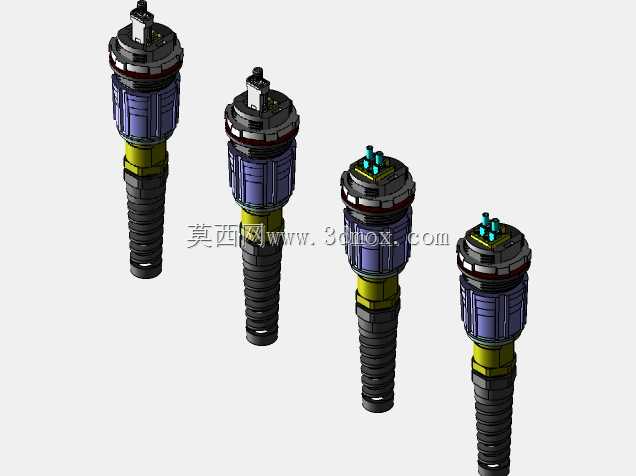

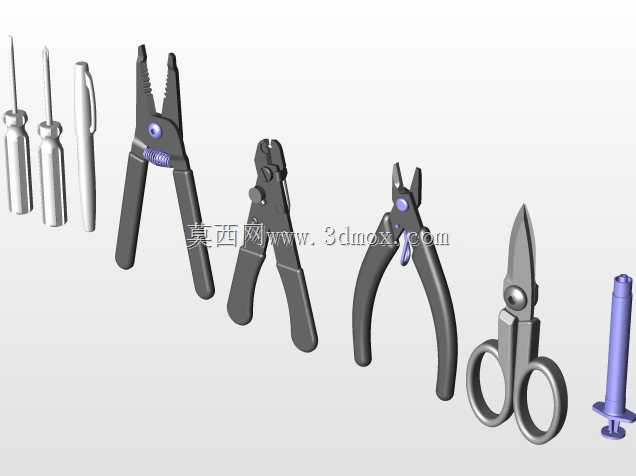

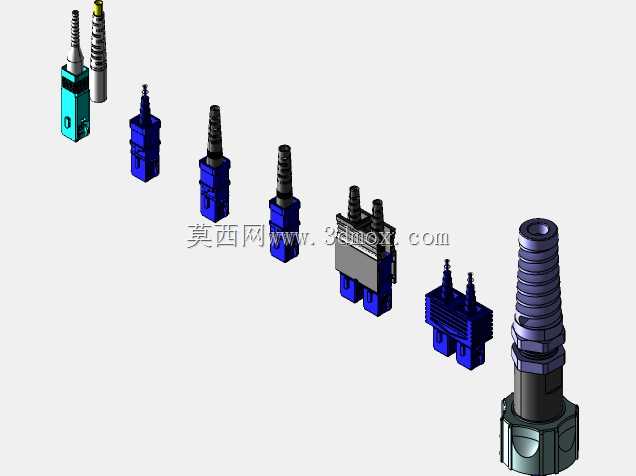

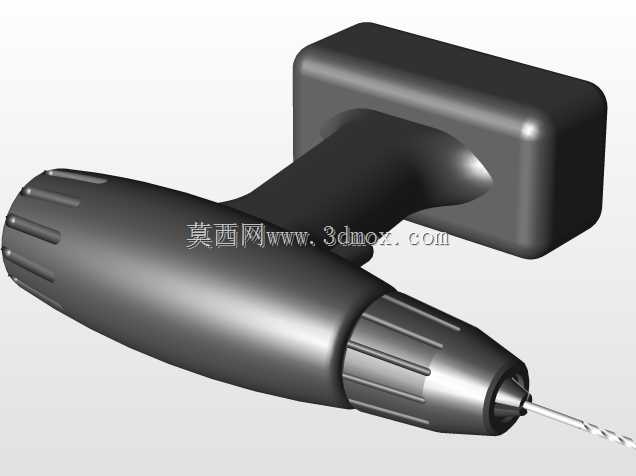

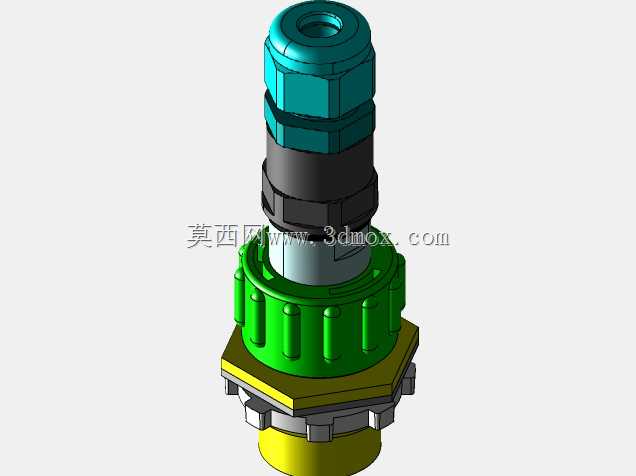

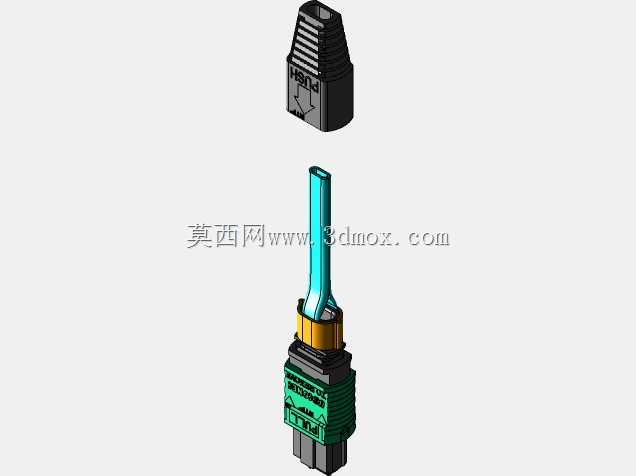

在数据中心布线、工业以太网组网、电信机房跳接这类需要稳定光信号传输的场景里，光纤连接组件是保障链路损耗可控、对接精度达标的核心基础部件，不同于普通电连接器，这类组件的对接公差要求达到微米级，任何轴向错位、角度偏斜都会直接导致插入损耗超标，甚至出现光信号回损过大无法正常通信的问题。这款光纤连接组件在设计时优先考虑了现场施工的操作便利性，尾部的防滑握持段做了多道环形凹槽处理，施工人员戴防静电手套插拔时也能获得足够摩擦力，不会出现打滑脱手的情况，前端的插芯保护套在未对接状态下可以完全覆盖陶瓷插芯端面，避免施工现场的浮尘、碎屑刮伤端面影响传输性能，侧面的弹性卡扣采用了悬臂梁式结构，卡扣的按压行程控制在3mm左右，既保证插入适配器后有足够的卡持力不会意外松脱，又不会因为按压力度过大导致施工人员长时间操作手指酸痛。从安装边界来看，组件整体的径向最大尺寸控制在10mm以内，在高密度光纤配线架上部署时，相邻端口的组件不会出现干涉，尾部的光缆引入段做了渐变式的应力释放结构，光缆弯曲半径可以控制在15mm以内，不会因为布线时的弯折导致内部光纤断裂，同时应力释放段采用了软硬共注的结构，靠近壳体的部分硬度较高保证连接强度，靠近光缆的部分硬度较低可以随布线走向灵活弯曲。在结构设计逻辑上，内部的陶瓷插芯采用了浮动式安装结构，插芯与金属壳体之间预留了0.2mm的径向浮动间隙，插入适配器时可以自动适配适配器内的套筒轴线，抵消壳体加工、安装带来的同轴度误差，保证两端插芯可以完全物理对接，内部的压接结构可以同时固定光缆的芳纶加强芯与外护套，拉力承受能力可以达到70N以上，满足布线施工时的拖拽受力要求，不会因为拉扯导致内部光纤移位。这类连接组件除了常规的数据中心布线场景，也可以适配工业现场的光通信设备连接，外壳的卡扣结构做了加厚处理，在有轻微振动的工业环境下也能保持稳定连接，不会因为设备运行的振动导致连接松脱，插芯端面采用了标准的PC研磨结构，常规对接状态下的插入损耗可以控制在0.3dB以内，回波损耗大于45dB，完全满足千兆、万兆光通信链路的传输要求，组件的整体长度控制在50mm左右，在狭小的设备机柜内部布线时不会占用过多的走线空间，适配不同长度的尾纤部署需求。
