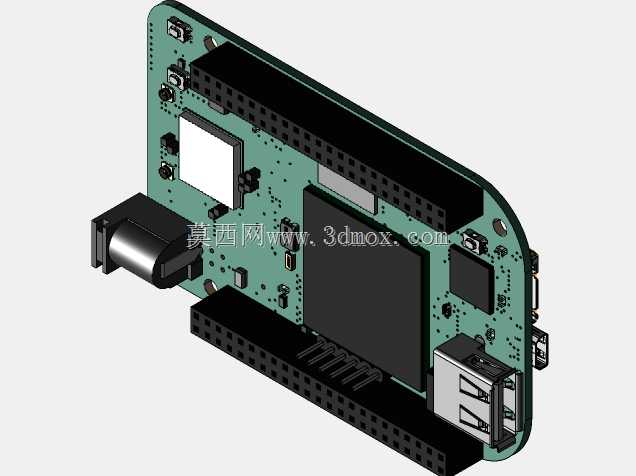

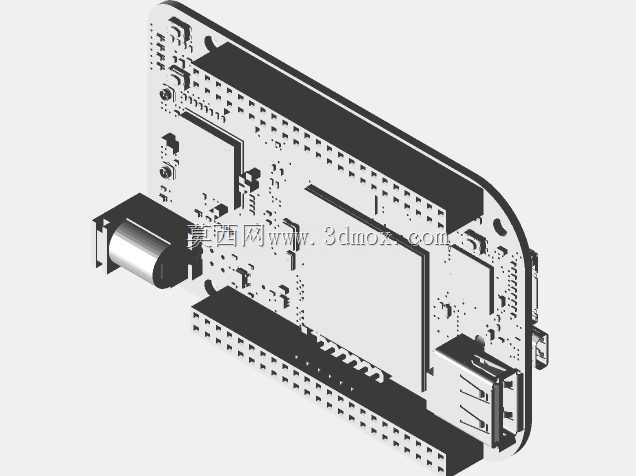

Beaglebone黑色无线开发板结构设计

这款嵌入式开发板的结构设计充分考虑了嵌入式开发场景的实际使用需求，在紧凑的板型空间内完成了核心电路、外设接口、扩展排针的合理布局，能够满足工业控制、物联网终端、智能硬件原型开发等多场景的使用要求。从实际应用角度出发，板载的USB接口可直接连接外设模块、存储设备或调试终端，电源接口适配常规直流供电规格，无需额外定制供电转接件，在实验室调试、现场设备部署时都能快速完成接线。设计过程中优先考虑了元件排布的电磁兼容性，高频电路区域与接口区域做了物理分隔，减少信号干扰对无线通信稳定性的影响，板载无线模块的位置避开了金属排针的遮挡区域，保证信号传输的覆盖范围。外形尺寸遵循嵌入式开发板的通用安装规范，板边预留的固定孔位匹配常见的嵌入式设备壳体安装间距，排针的排布间距采用行业通用标准，可直接搭配市面常见的扩展板、功能模块使用，无需额外制作转接结构。板上的核心处理器、存储芯片、电源管理元件都做了合理的高度差设计，较高的接口元件与低矮的贴片元件之间预留了足够的散热空间，长时间满负载运行时不会出现局部热量堆积的问题。接口的朝向全部设置在板边区域，接线操作时不会与板上其他元件产生干涉，排针的高度选择兼顾了直插接线与外壳装配的需求，既可以直接插接杜邦线完成快速原型验证，也能在装入设备壳体后通过预留开口露出接口，不影响外部接线操作。整体板型的边角做了圆弧过渡处理，装配过程中不会划伤操作人员或壳体内部的走线，PCB板的厚度选取兼顾了结构强度与轻量化需求，在频繁插拔接口、反复拆装的使用场景下不易出现板体弯折变形的问题。
