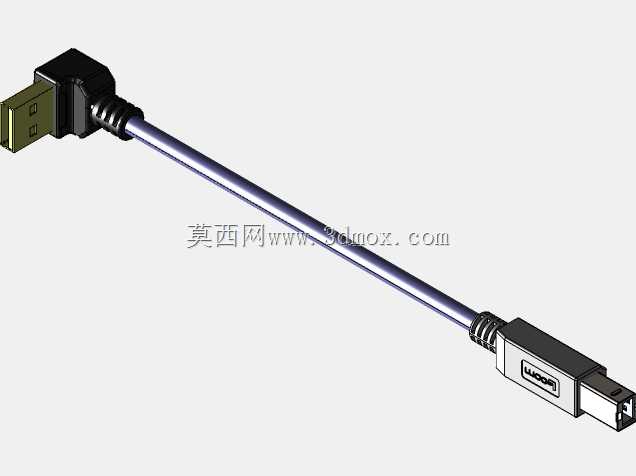

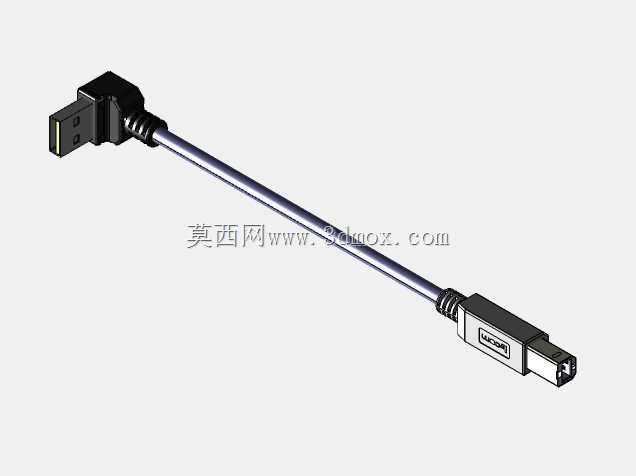

直角A型公头转直头B型公头USB连接线缆

在工业控制机柜、桌面外设扩展、紧凑型嵌入式设备部署场景中，这类一端为直角A型公头、一端为直型B型公头的USB线缆，是解决狭小空间内数据连接痛点的常用连接件。日常设备布线时，常规直头A型USB公头插入设备侧接口后，会沿垂直于设备面板方向向外延伸出较长的接头段，在机柜层间距不足、设备贴墙安装、外设紧贴主机布置的场景下，很容易出现线缆弯折半径过小、接头被外力挤压松脱、甚至接头壳体磕碰周边结构件的问题，直角结构的A型公头正是针对这类安装边界受限的场景设计，接头出线方向与接口插拔方向呈90度弯折，插入面板接口后线缆沿平行于设备面板的方向延伸，能大幅压缩接口外侧需要预留的操作与布线空间，避免线缆过度弯折导致的内部芯线断裂、屏蔽层破损问题。直型B型公头端主要匹配打印机、工业扫描仪、外置数据采集模块、USB接口工控设备的B型母座，这类接口本身多设计在设备侧方或后方的平整区域，直头结构插拔操作更顺手，接头与接口的啮合长度充足，连接可靠性更高，能满足设备长期固定安装后的稳定数据传输需求。从结构设计层面看，这款线缆的两个接头位置都做了螺纹锁紧结构，区别于普通消费级USB线缆仅靠接口弹片固定的方式，带外螺纹的接头可以和设备端带内螺纹的锁紧型USB母座配合，通过螺纹旋合实现接头的机械固定，在设备存在小幅振动、线缆偶尔受外力拉扯的工业使用场景下，能避免接头意外松脱导致的通讯中断。线缆整体长度控制在7英寸，也就是约178毫米，属于短距互联线缆，主要用于同一安装平面内相邻设备的直连，比如机柜内相邻安装的工控主机与数据采集模块、桌面上下叠放的主机与外置光驱、测试台架上紧挨布置的控制器与采集终端，短尺寸线缆不会出现多余长度盘绕堆积的问题，能让布线更规整，减少线缆杂乱带来的积灰、检修遮挡问题。建模过程中，直角A型头的弯折弧度、接头插片的尺寸公差、螺纹段的牙距参数都严格遵循通用USB连接器的尺寸规范，B型公头的外壳卡扣位置、插针排布也对应标准接口的配合尺寸，线缆外被的直径、接头与线缆衔接位置的应力释放锥段长度，都参考了实际量产线缆的结构参数，能直接用于设备布线的干涉检查、安装空间模拟，也可以作为机柜布线示意、设备装配演示的配套三维素材。
