2.54节距双排直插排针公头连接器

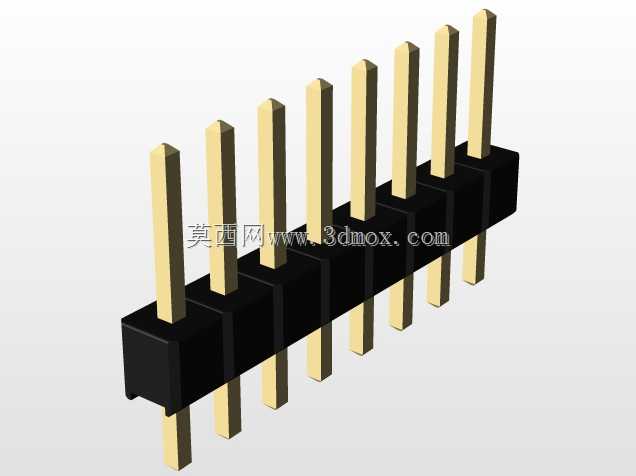

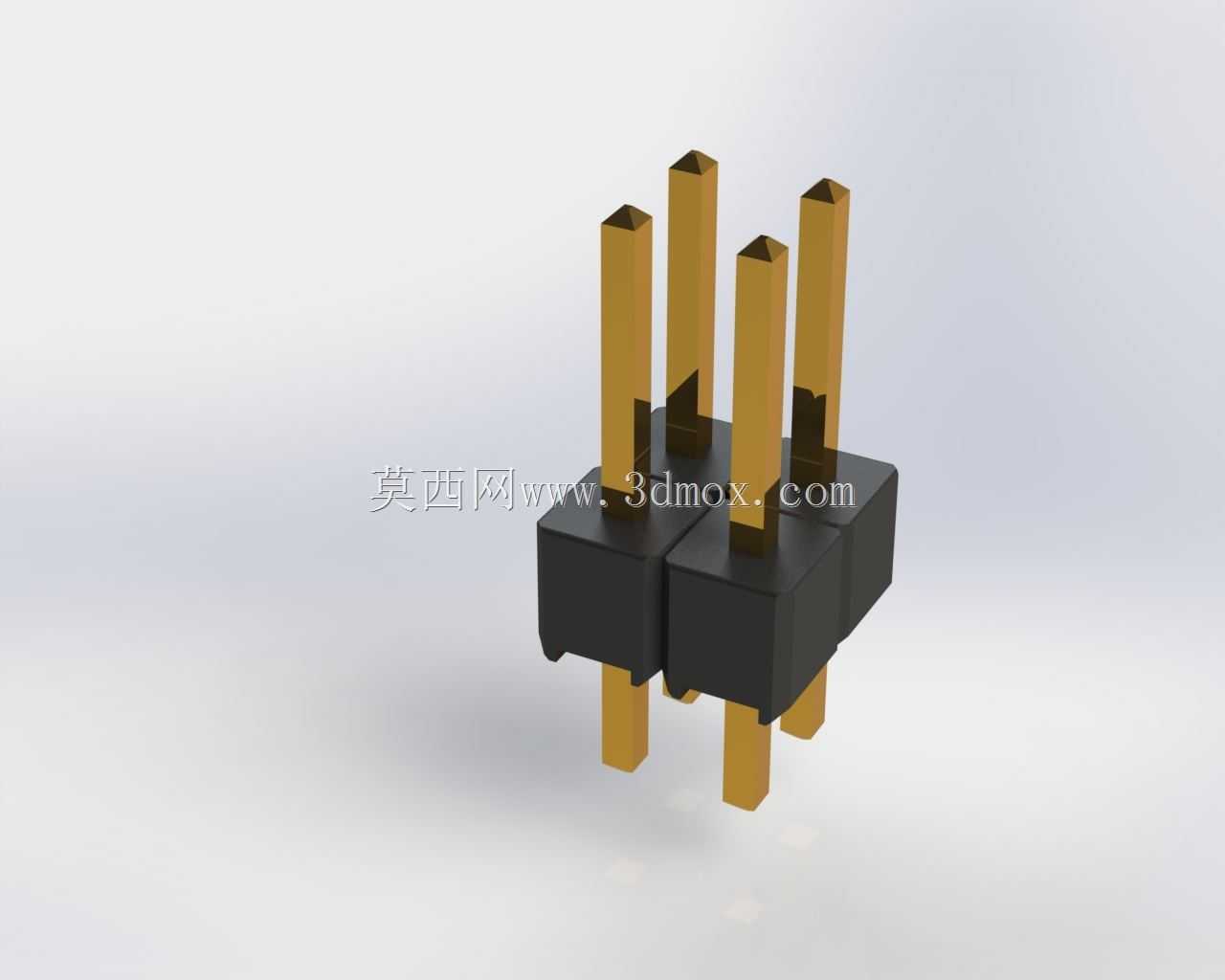

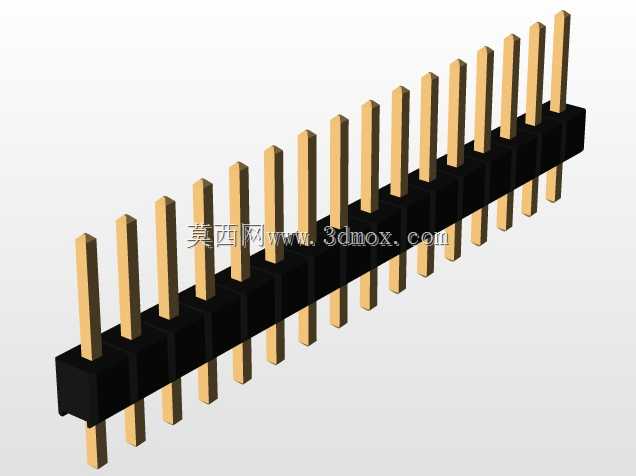

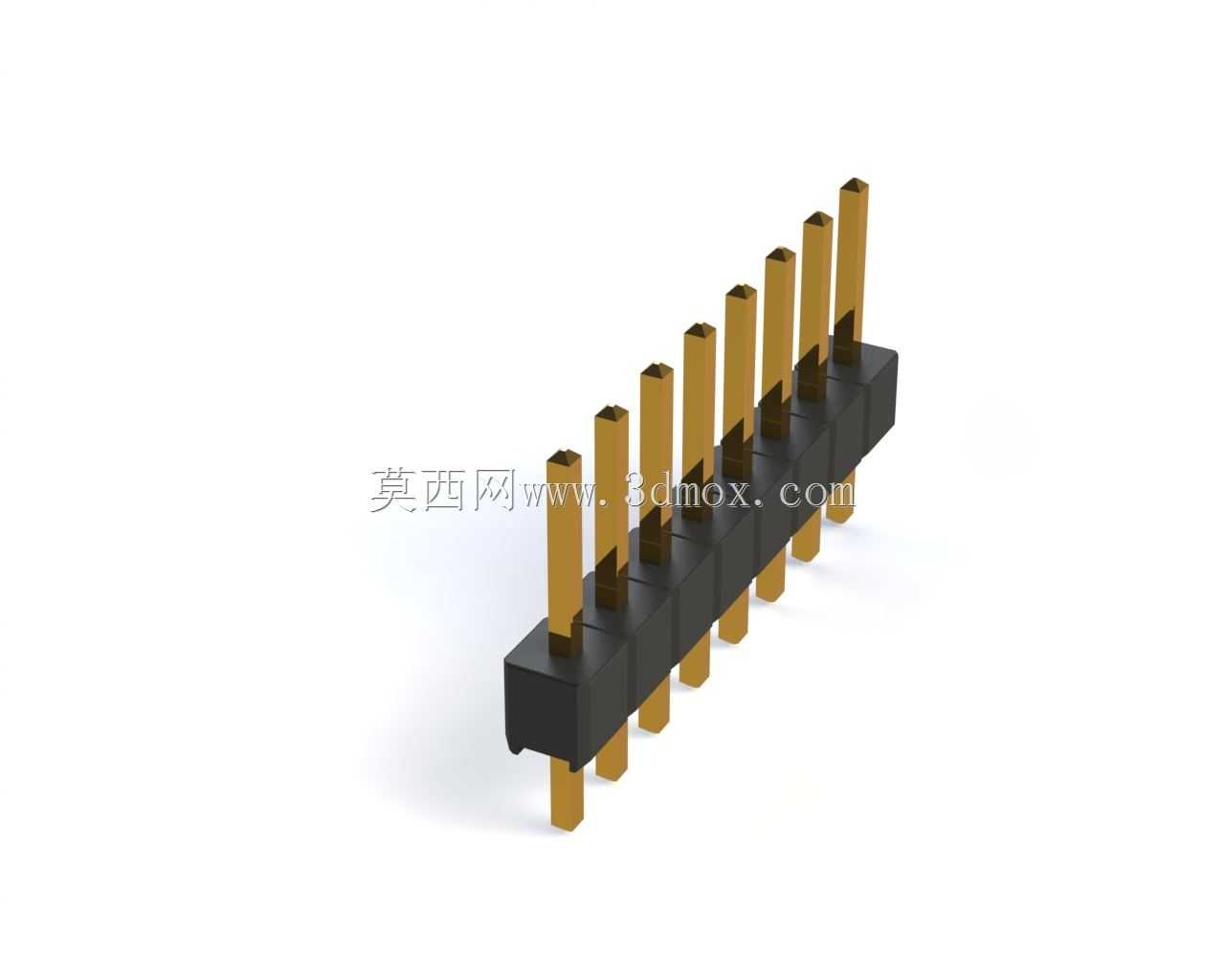

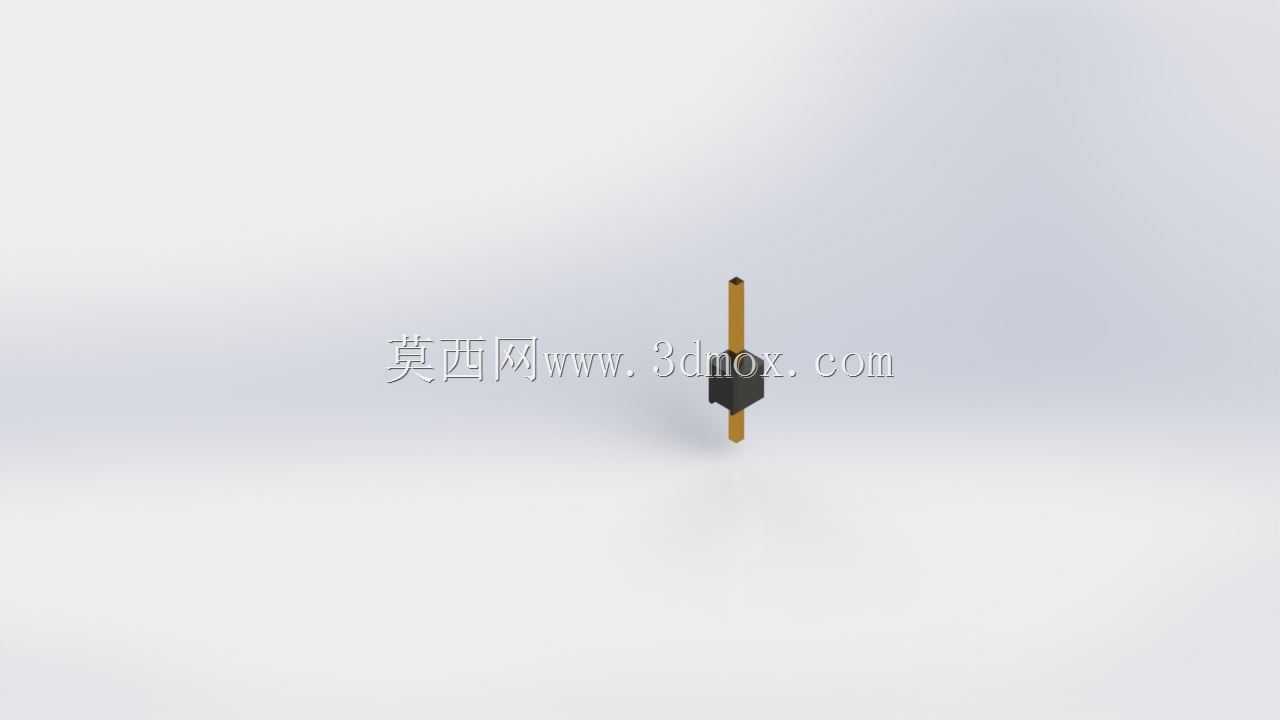

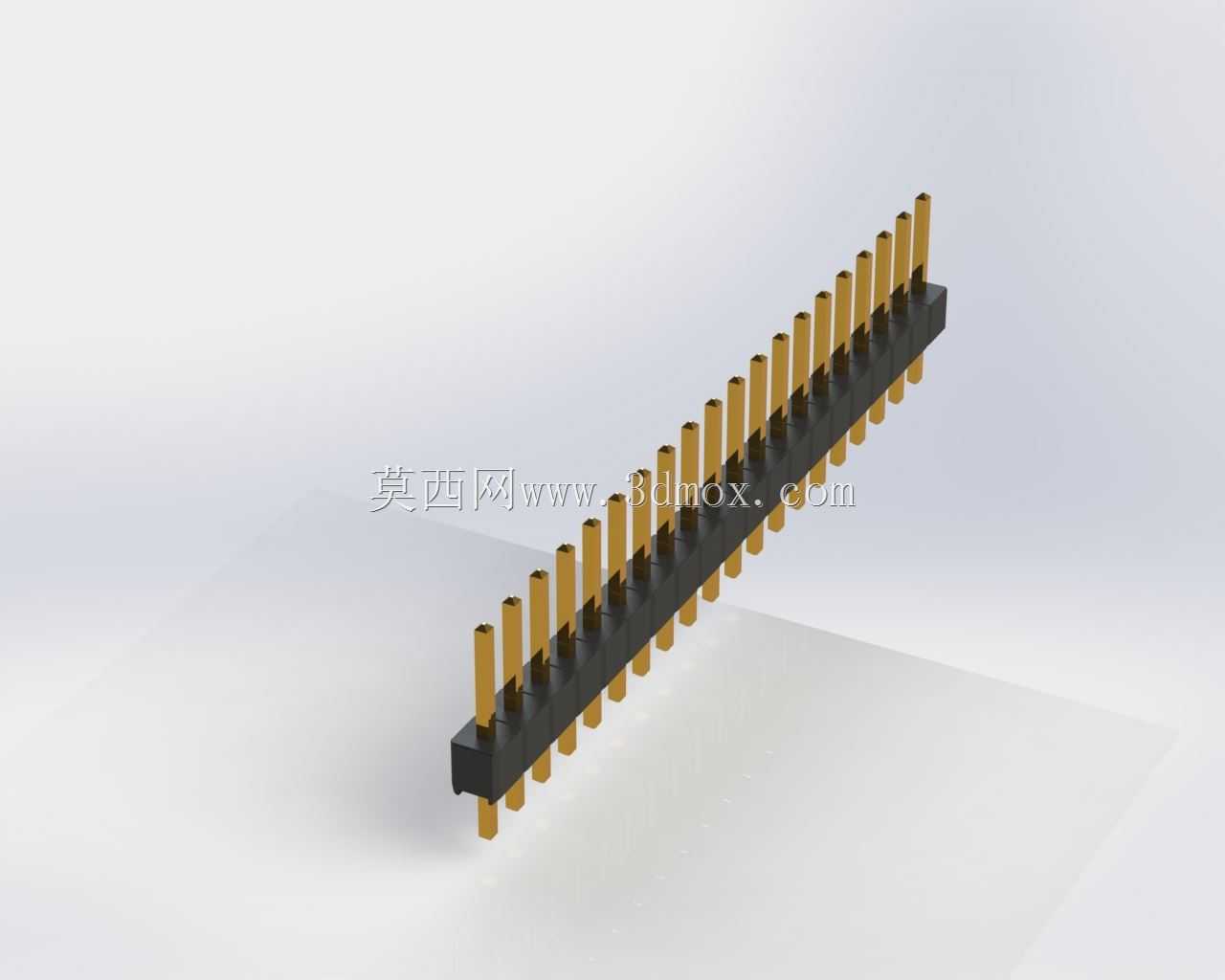

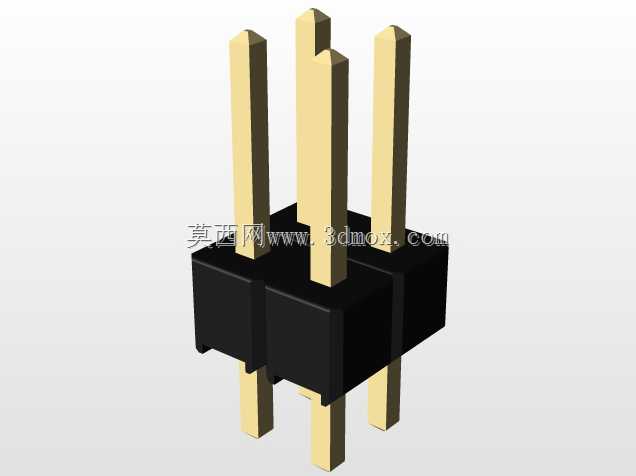

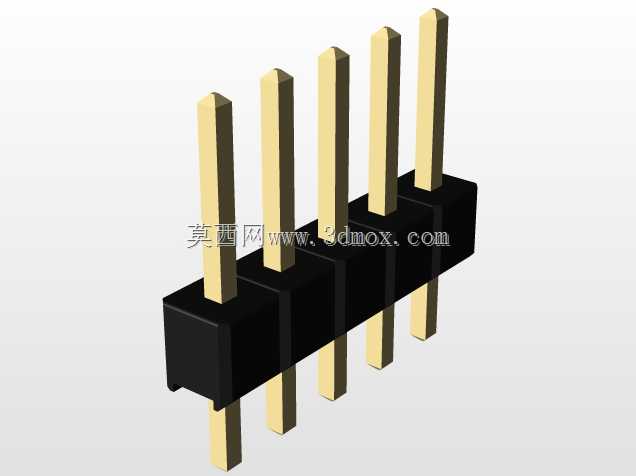

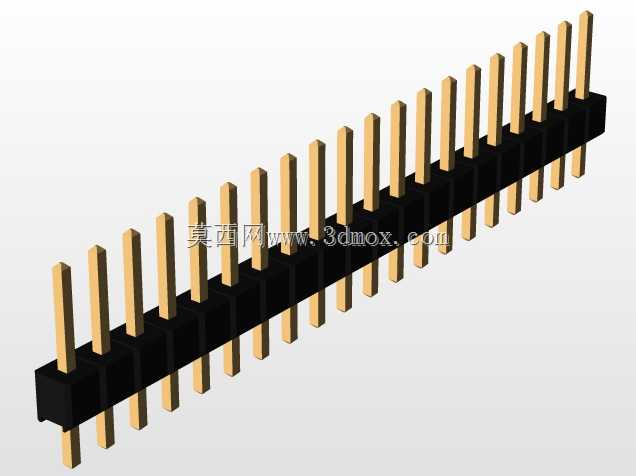

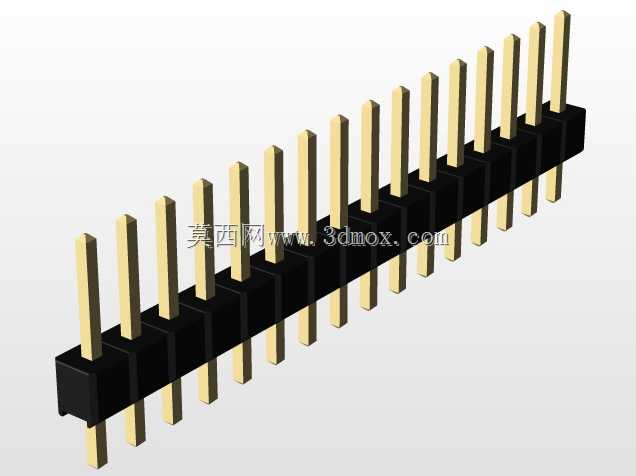

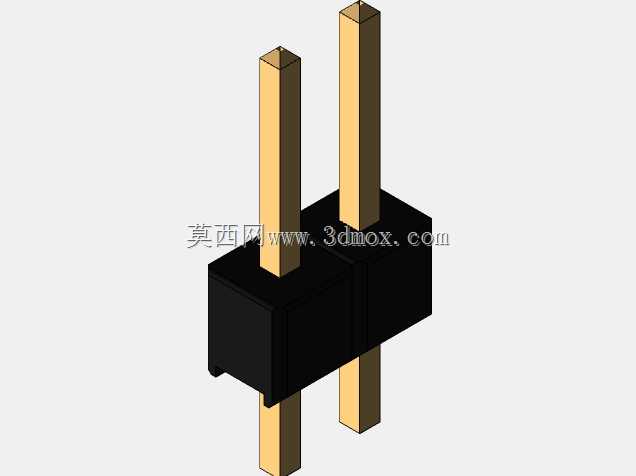

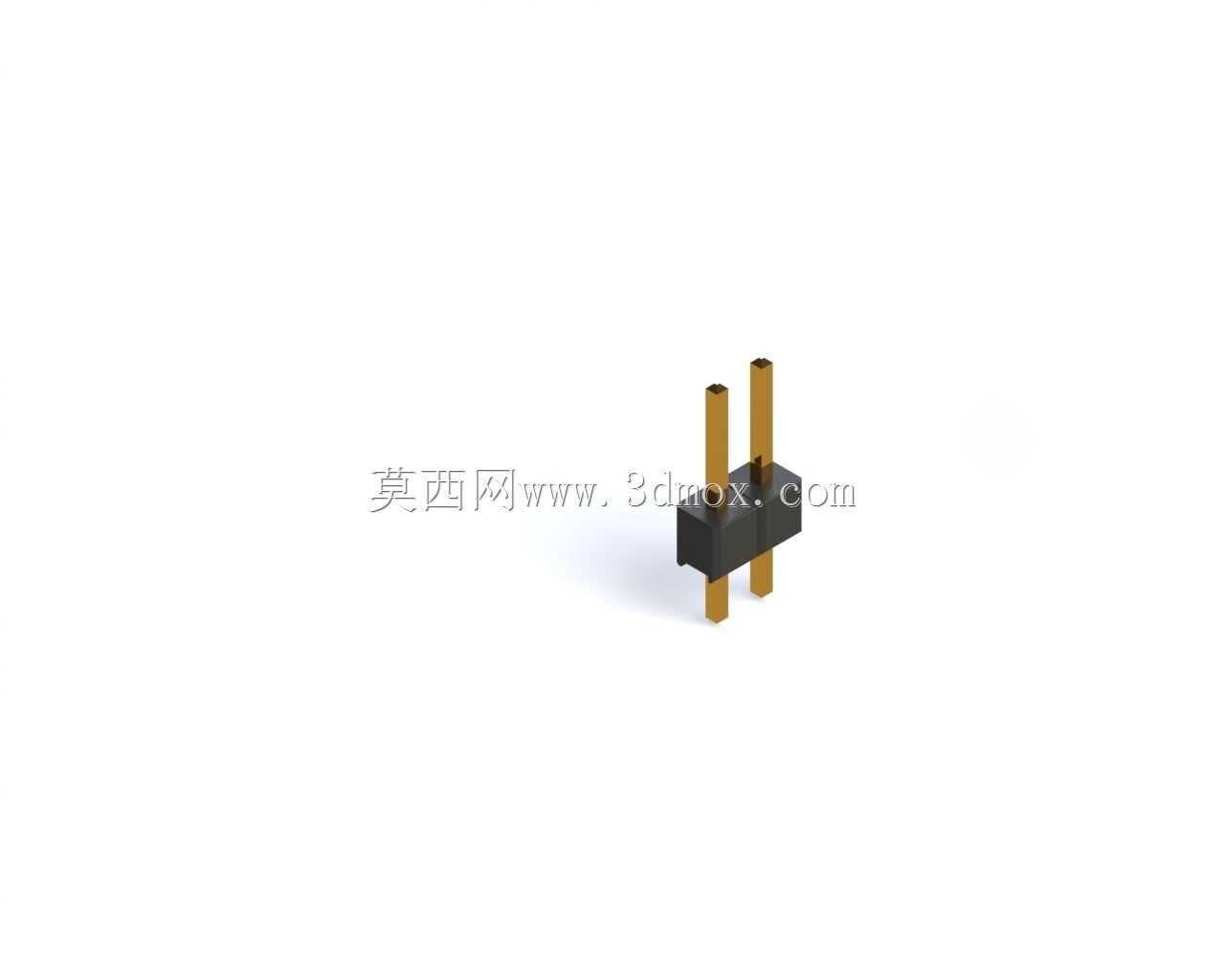

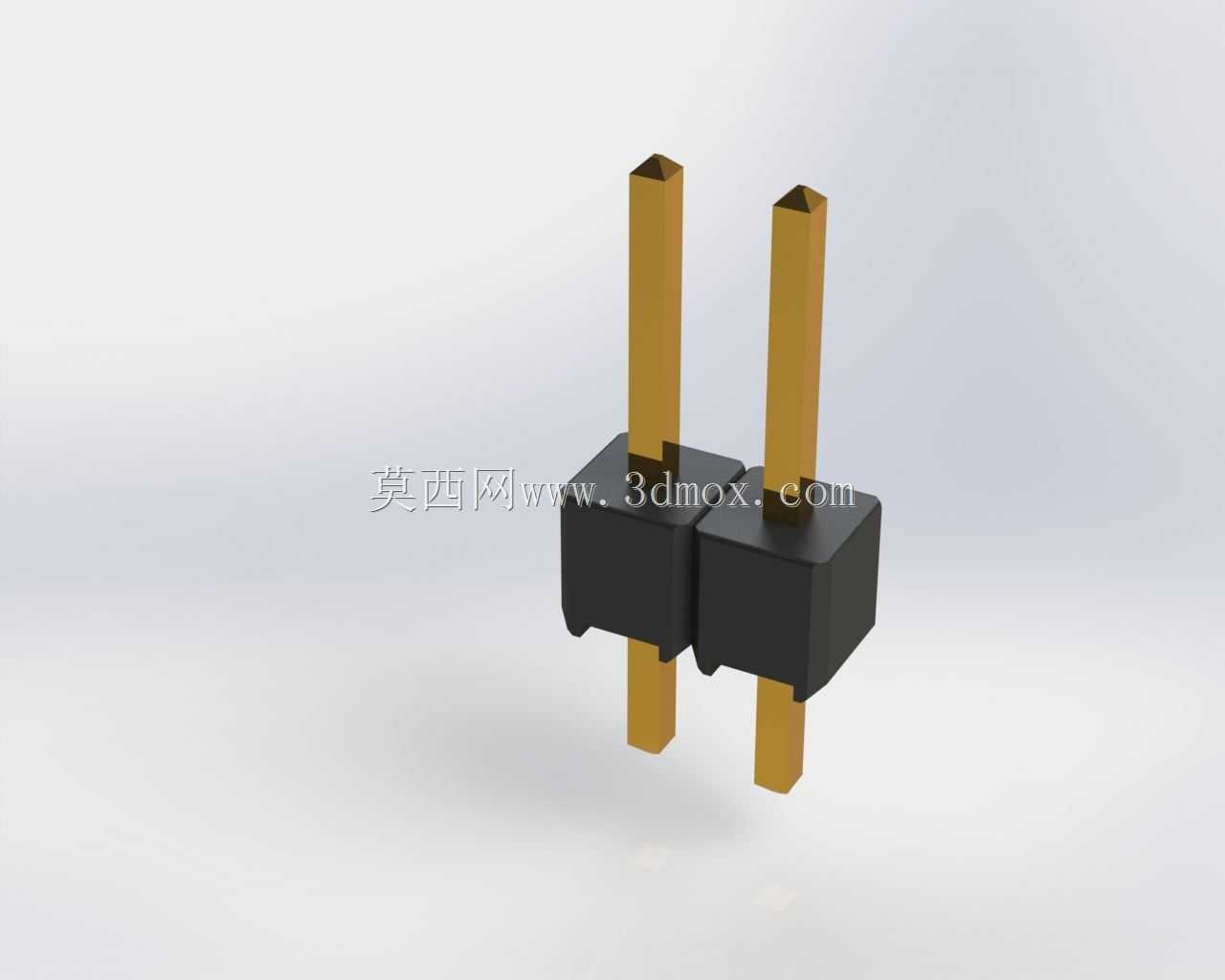

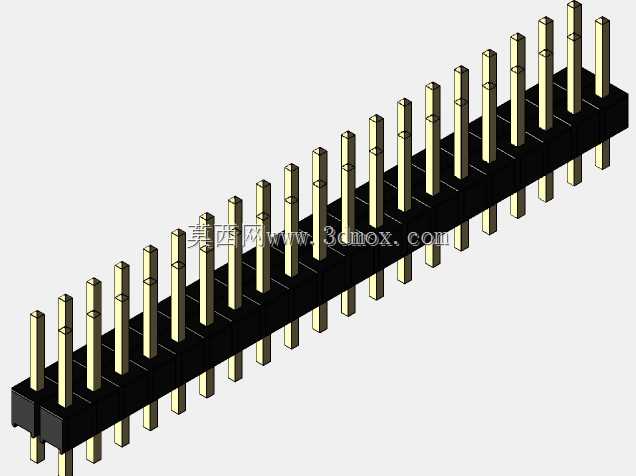

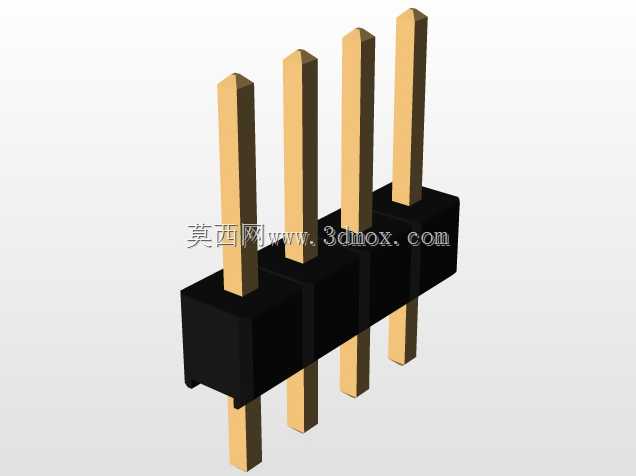

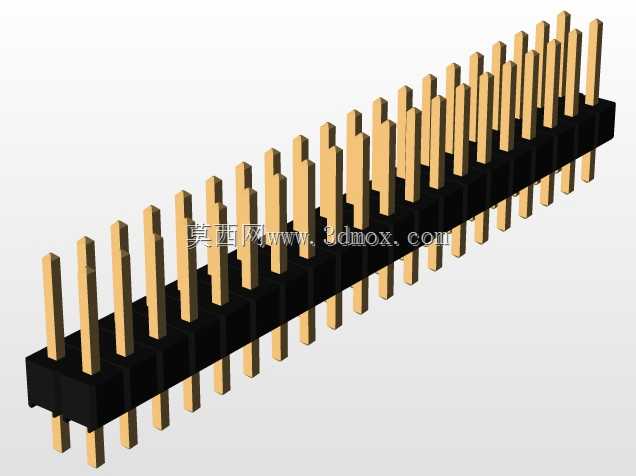

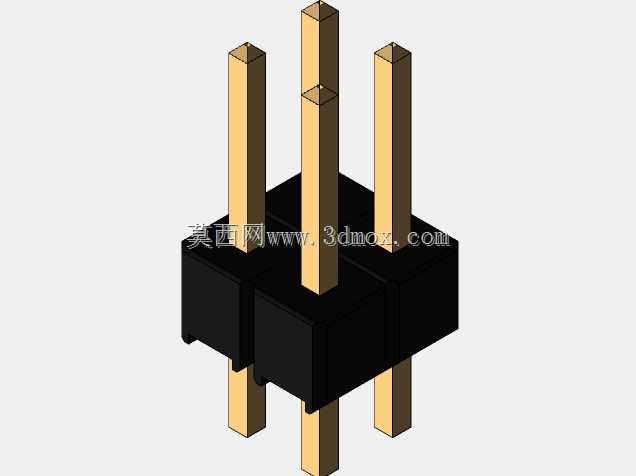

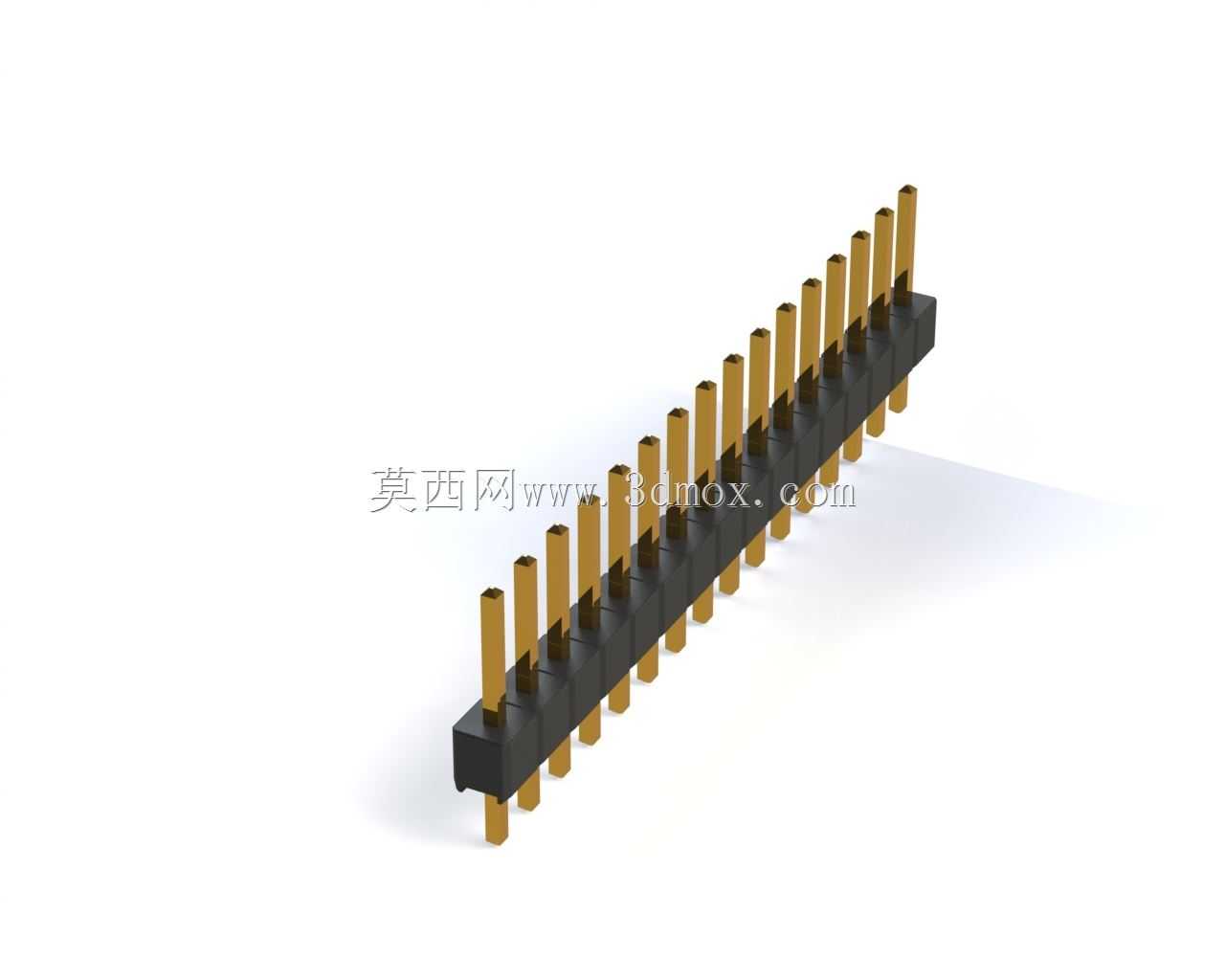

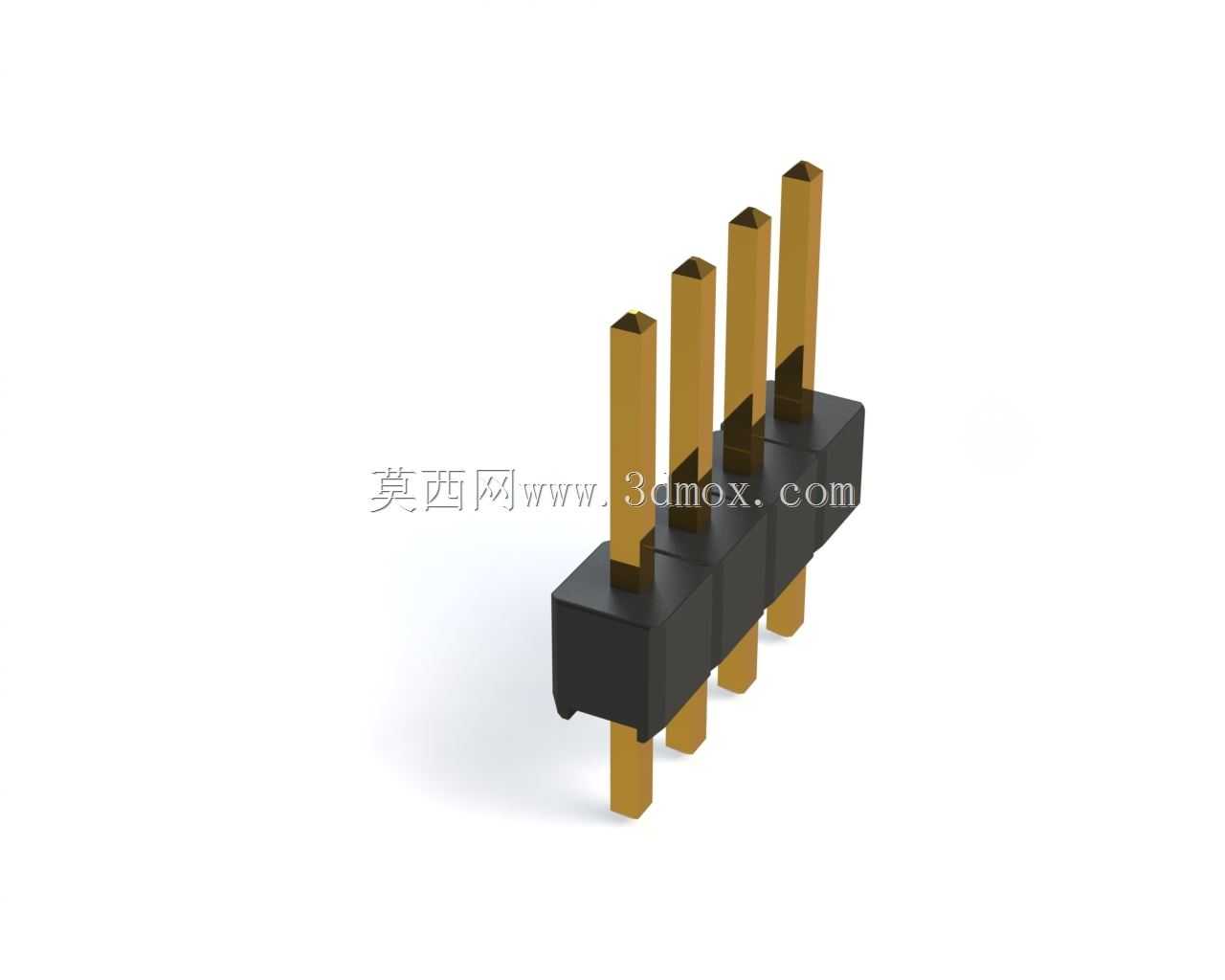

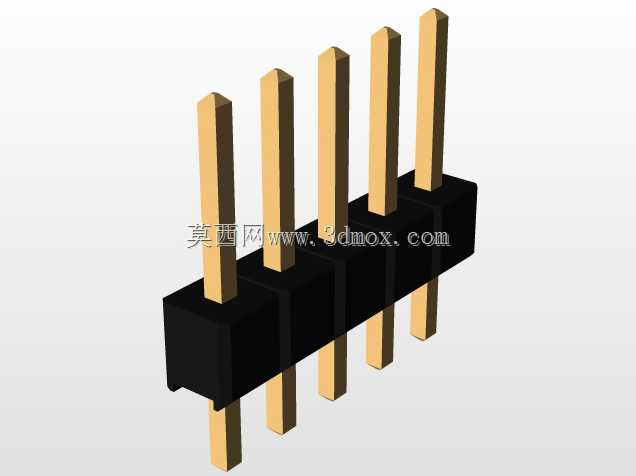

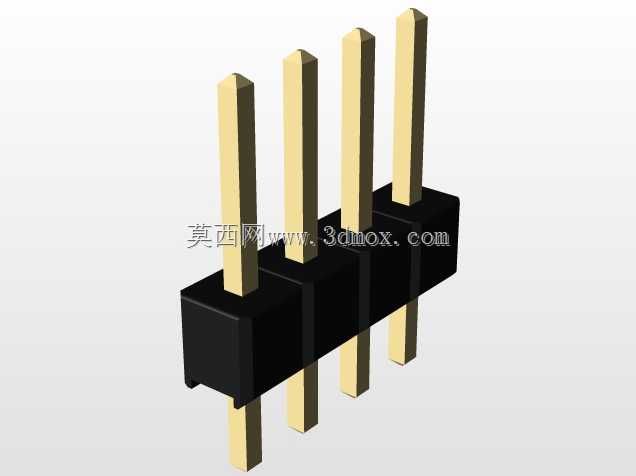

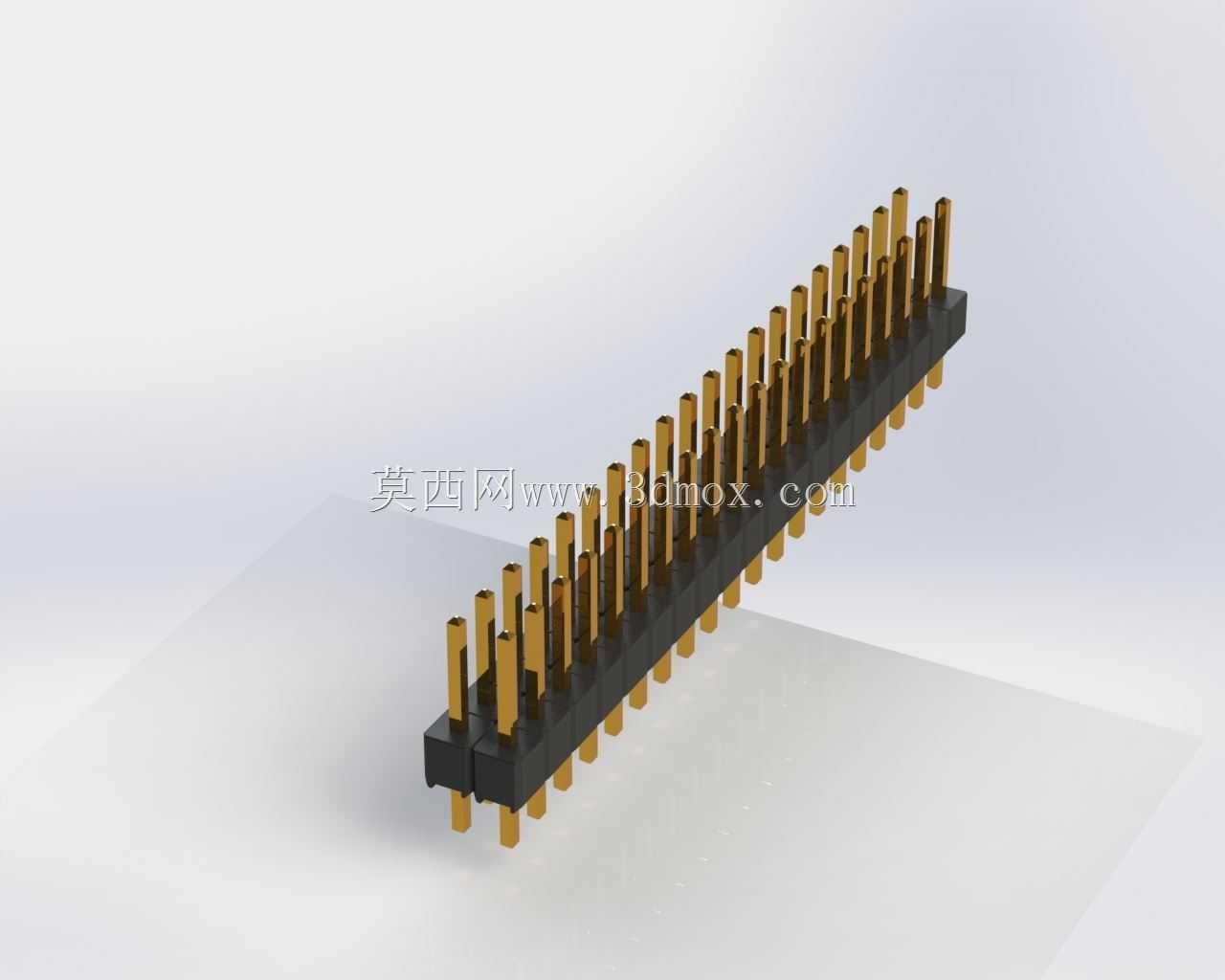

这类2.54毫米节距的排针公头，是电子电路互连场景里普及率极高的基础接插元件，日常在工控控制板卡、消费电子主板、嵌入式开发模块、测试治具内部都能见到它的身影，主要承担板对板、板对线之间的电信号与小电流传输作用，是硬件搭建过程中绕不开的基础互连部件。从结构设计来看，这款排针采用塑高4.0毫米的黑色耐高温绝缘基座固定插针，插针采用黄铜基材表层镀金处理，既保证接触端的导电性能，也能抵御日常使用中的氧化问题，降低接触电阻波动带来的信号传输异常。插针的方形截面边长为0.64毫米，和市面上同规格母座的接触弹片适配度极高，插拔时的保持力控制在每pin100克力左右，既不会因为插拔力过大导致板件受力变形，也不会因为夹持力不足出现松脱接触不良的问题。设计建模过程中，首先要锁定2.54毫米的标准节距基准，这是和通用PCB焊盘、配套母座适配的核心尺寸，所有插针的中心距偏差需要控制在0.05毫米以内，否则过波峰焊时会出现插针对不准焊盘的问题，直接导致焊接不良。塑座的定位柱高度设置为1.0毫米，装配时可以先卡入PCB的定位孔中，避免过焊时排针偏移歪斜，插针伸出塑座底部的焊接端长度控制在3.0毫米，既能保证穿过常规1.6毫米板厚的PCB后露出足够的焊锡浸润长度，也不会因为针脚过长导致焊接后锡尖突出，影响板件背面的装配间隙。塑座两侧做了0.2毫米的倒角处理，多Pin位排针并排拼接时不会出现侧壁干涉，覆盖1x1到2x20的全规格段，不管是单排信号传输还是双排电源+信号混合传输的场景都能适配。建模时需要注意插针和塑座的配合公差，插针与塑座注塑结合处做滚花处理，保证插针的保持力，避免插拔过程中插针被从塑座中带出。安装边界上，双排排针的两排针中心距为2.54毫米，塑座整体宽度为5.0毫米，在PCB布局时需要预留至少单侧1.0毫米的操作空间，方便插拔时的手指操作或者工具夹持，焊接端的焊盘设计采用直径1.2毫米的圆形焊盘，阻焊开窗单边扩大0.1毫米，保证焊接时的锡量充足，避免虚焊。在实际设备选型中，这类排针多用于不需要频繁插拔的内部互连场景，相比板对板直接焊接，它能给后期维修拆解留出操作空间，也能实现不同功能模块的快速组合替换，降低整机的装配和维护成本。
