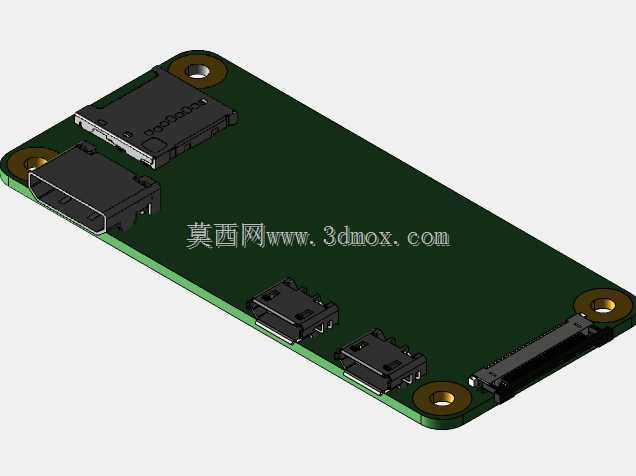

树莓派Zero v1.3开发板结构设计

在嵌入式开发与小型智能设备的结构适配工作中，这类超小型单板计算机的三维结构数据是硬件集成阶段的核心参考依据，很多做便携检测装置、小型物联网终端、桌面级智能外设的工程师，在做壳体设计、堆叠安装、接口对位的时候，都需要精准的板级结构数据来规避装配干涉问题。这块板卡的设计思路核心是极致压缩占用空间，整体采用长条形窄板布局，四个角预留了标准的金属安装孔位，孔位的位置、孔径都完全适配通用的M2.5铜柱安装规格，在做堆叠式硬件集成的时候，可以直接和配套的扩展板通过铜柱完成固定，不需要额外做转接支架的设计。板载接口的排布完全顺着板卡长边依次布置，从一端的Mini HDMI接口、Micro USB供电接口、Micro USB数据接口，到中间的Micro SD卡卡槽，再到另一端的排针焊接位、显示排线接口，所有接口的突出高度、插拔预留空间都在结构设计时做了充分考量，比如SD卡卡槽的弹出方向是朝向板卡外侧，不会被上方堆叠的扩展板挡住插拔路径，两个USB接口的端面和板边齐平，做壳体开孔的时候可以直接对齐板边尺寸做沉台设计，不需要额外计算接口突出的偏移量。从实际应用场景来看，这类板卡常被集成到体积受限的智能硬件内部，比如手持数据采集终端、小型环境监测节点、桌面级智能助手的控制核心，这就要求结构设计阶段必须把板卡上所有元件的高度差都精准还原——比如板上的USB接口母座、HDMI接口母座的高度要高于板基厚度，背面的贴片元件最高高度不能超过安装孔的支撑高度，否则在贴装绝缘片或者安装固定的时候会出现元件受压的问题。做结构建模的时候，板卡边缘的圆角处理、安装孔的沉台深度、每个接口的引脚避让空间都要和实物完全匹配，很多工程师在做3D打印定制壳体的时候，如果没有精准的板卡模型，很容易出现接口对位不准、壳体压到板载元件、安装孔位偏移的问题，尤其是做紧凑堆叠设计的时候，板卡上方的扩展板和下方的底板之间的预留间隙，完全依赖板卡上最高元件的高度数据来确定，间隙留小了会压坏元件，留大了会让整体设备厚度超标。另外板卡的边缘走线区域在结构设计时也做了避让，所有固定结构、壳体筋位都不会压到板边的走线区域，避免长期使用中出现绝缘层磨损导致的短路问题，这种细节的还原在结构建模中是非常重要的，不能只做板卡的外形轮廓，必须把每个接插件的外形、安装位置、突出尺寸都精准复刻，才能给后续的壳体设计、硬件集成提供可靠的参考依据。
