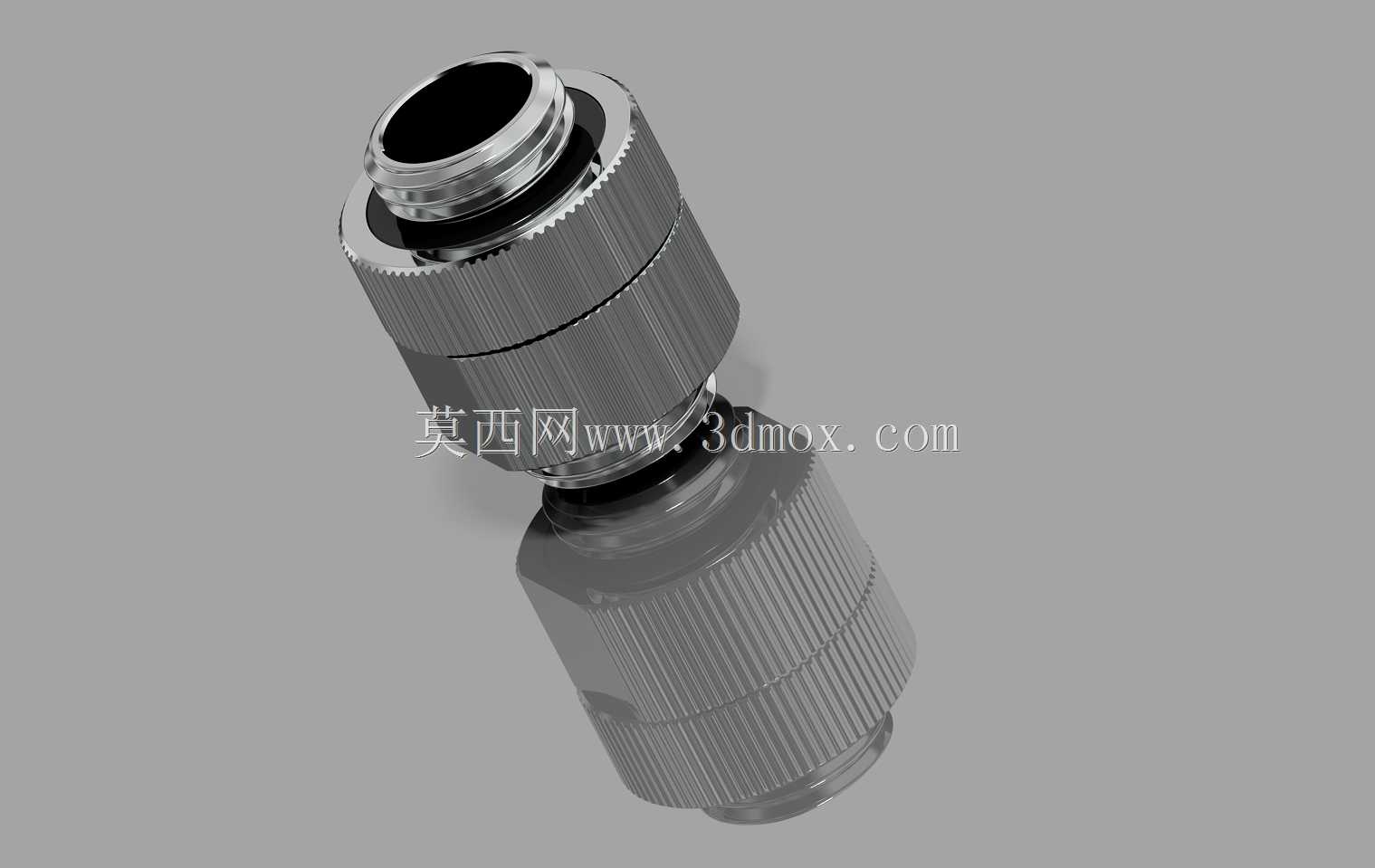

G1/4双外螺纹旋转水冷扩展接头结构

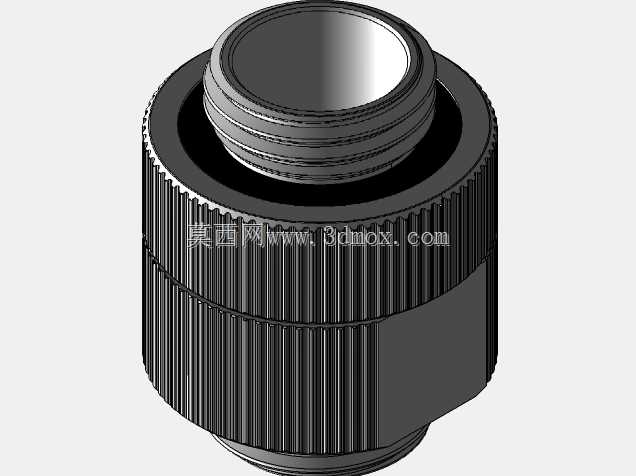

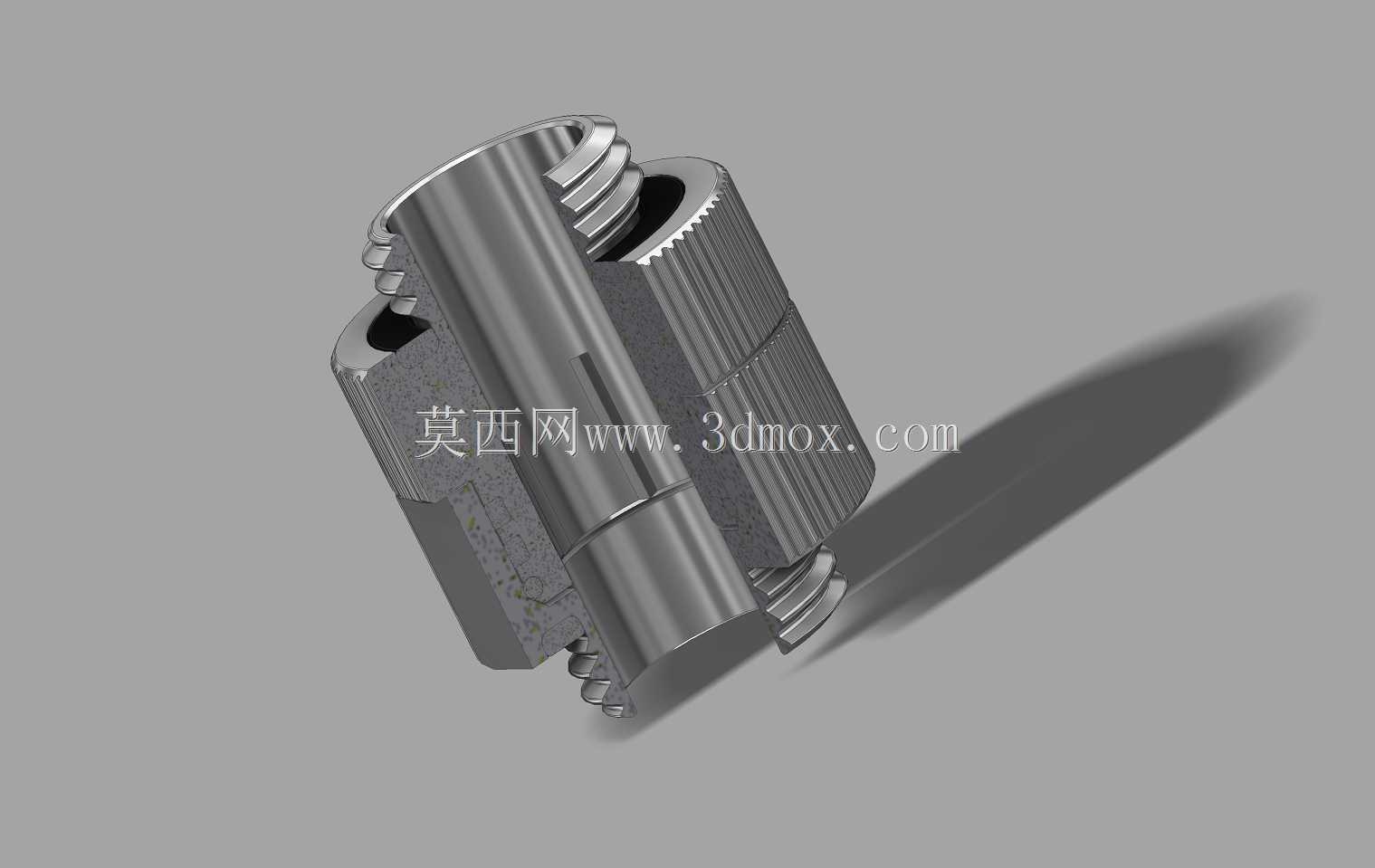

该款旋转扩展接头主要应用于水冷散热系统的管路布设场景，常见于PC水冷改装、工业小型液冷散热回路、精密电子设备液冷管路的连接环节，核心作用是实现两段G1/4规格外螺纹管路的可旋转连通，解决管路布设时的角度扭转问题，避免硬管弯折应力集中导致的密封失效或管路破损。从功能特性来看，接头两端均为标准G1/4外螺纹接口，中间设置旋转连接结构，可实现两端管路的相对自由转动，在管路安装完成后无需拧动整段管路即可调整管路走向，大幅降低狭小空间内的管路安装难度，同时避免安装过程中螺纹偏扣、密封垫错位的问题。接头整体采用金属材质加工，外圈设置滚花纹理，无需额外工具即可徒手完成初步拧紧操作，针对需要大扭矩锁紧的场景，较厚的外圈部位可适配18mm规格平面扳手施加锁紧力，较薄的内环部位则预留9mm内六角套筒的操作空间，可通过内六角扳手完成延长件的锁紧固定，兼顾徒手安装的便捷性与工具锁紧的可靠性。设计过程中重点考量了安装边界与尺寸适配，接头安装完成后的总高度为16mm，外圈最大直径为20mm，布设管路时需预留对应径向操作空间，避免与周边散热鳍片、板卡元件产生干涉。在密封结构设计上，旋转部位采用间隙配合加密封件的结构形式，既保证旋转动作的顺畅度，又能承受水冷回路的常规工作压力，不会出现渗漏问题。针对实际使用中可能出现的管路热胀冷缩、设备运行振动等情况，旋转结构可吸收部分管路形变应力，减少接头部位的受力负荷，延长整个液冷回路的使用寿命。在三维建模过程中，每一处尺寸均经过实物测量校核，滚花的纹理间距、螺纹的牙型参数、各段台阶的过渡圆角都按照实物1:1还原，可直接用于管路装配干涉检查、安装模拟验证，也可作为同类型接头设计的参考基准，帮助结构设计人员快速完成水冷回路的布局设计，提前预判安装过程中可能出现的空间干涉问题，减少实物试装的迭代次数。
