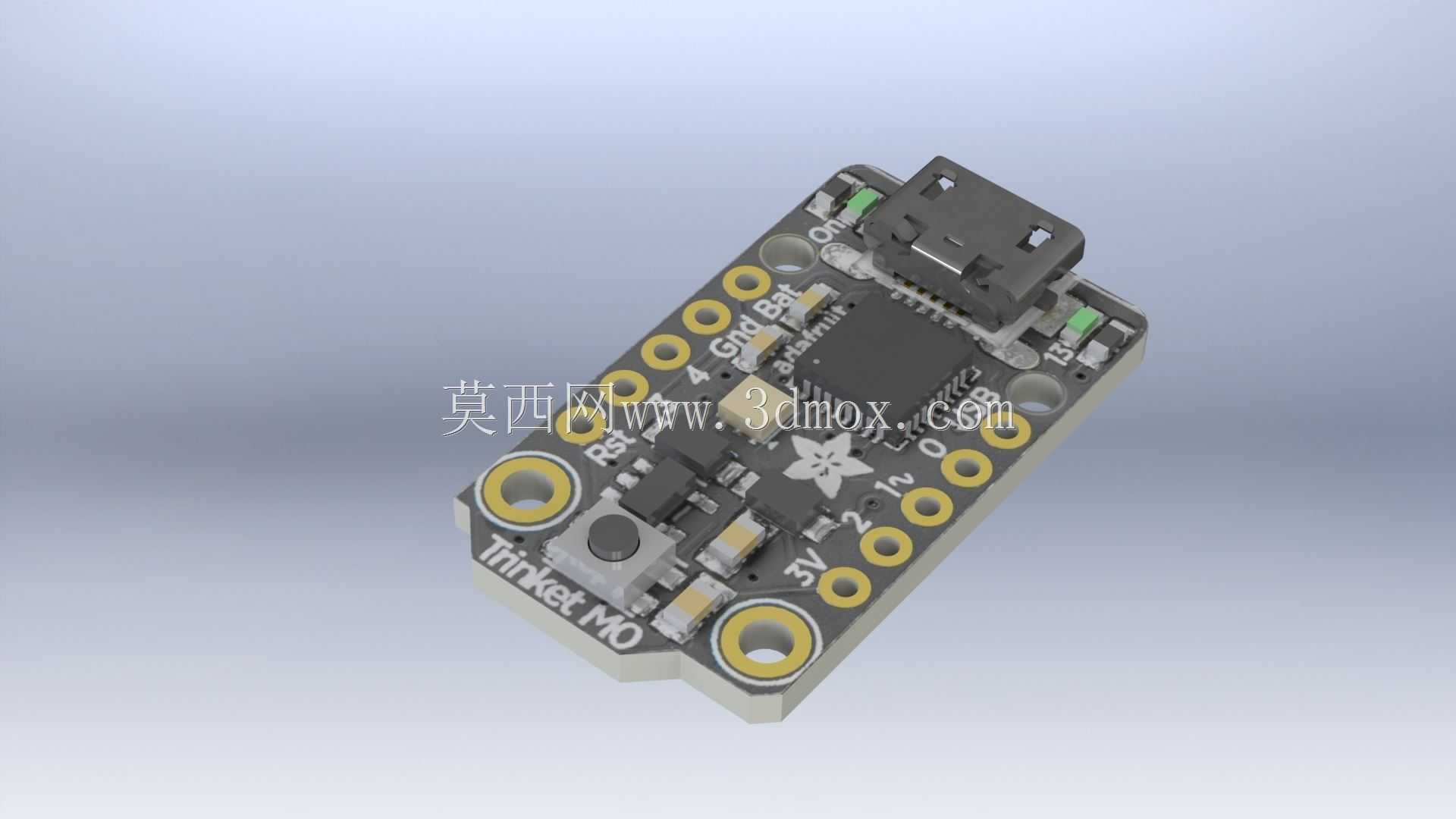

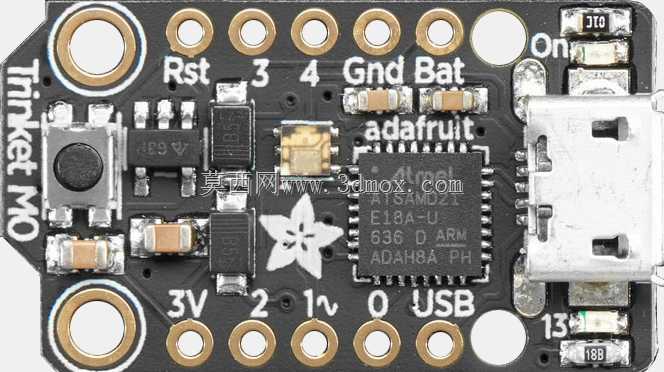

Adafruit Trinket M0微控制器开发板

这款微型开发板的三维建模工作，核心围绕嵌入式开发场景的实际使用需求展开，在做结构设计前，首先要明确它的核心应用场景：它常被用于小型可穿戴设备原型开发、桌面创意小装置控制、创客类电子项目的核心控制单元，也会被集成到小型自动化检测模组里作为信号采集与控制终端，因此结构设计首先要兼顾紧凑性与安装适配性。从外形尺寸来看，整体采用窄长型板卡布局，板边均匀布置的半金属化焊盘孔，既可以作为直插引脚的焊接位，也能配合M2规格的铜柱完成堆叠安装或者面板固定，安装孔的中心距严格按照常用迷你开发板的通用间距设定，能兼容市面上多数迷你开发板的扩展底座、面包板转接支架，不需要额外定制安装件就能快速完成装配。板载接口的布局是设计时的重点考虑项，顶部的Micro USB接口位置做了结构避让，保证插接线材时不会和周边安装结构产生干涉，接口周围的板边做了0.5mm的倒角处理，避免插拔线材时板边毛刺割伤线材外皮。板上的核心主控芯片、复位按键、状态指示灯、电源管理元件的排布，都严格遵循电气安全间距要求，三维建模时每一个元件的高度都按照实际物料的标称尺寸做了还原，比如复位按键的凸起高度、USB接口的突出长度、板上电容电阻的贴装高度，都和实物保持一致，方便开发者在做外壳设计、结构堆叠时直接参考模型做干涉检查，不需要反复测量实物尺寸。设计思路上没有做多余的结构冗余，整体板型轮廓贴合元件布局，在保证PCB板机械强度的前提下尽可能压缩整体体积，板角做了圆弧过渡，避免尖锐边角在装配时划伤操作人员或者划破绝缘线材。从实际使用的角度出发，建模时还原了板上所有丝印标识的位置与轮廓，包括引脚定义标识、板卡型号丝印、品牌标识，方便结构设计时对应丝印位置预留观察窗口，不需要拆开外壳就能确认引脚定义与板卡状态。对于嵌入式开发从业者来说，这个模型可以直接用于项目前期的结构堆叠验证，比如在设计可穿戴设备的外壳时，可以直接导入模型检查内部空间是否足够，接口位置是否和外壳开孔对齐，安装柱的位置是否会和板上元件产生干涉；在做小型自动化装置的控制舱设计时，也能通过模型快速确认板卡的安装空间，预留足够的走线位置，避免后期打样后出现装配干涉的问题。板上的电源引脚、信号引脚的焊盘位置都做了精准还原，在设计外接接线端子的时候，可以直接对应焊盘位置设计端子固定结构，保证焊接时引脚对位准确，不会出现虚焊或者引脚偏移的问题。
