台式机ATX结构PC电源整机结构设计

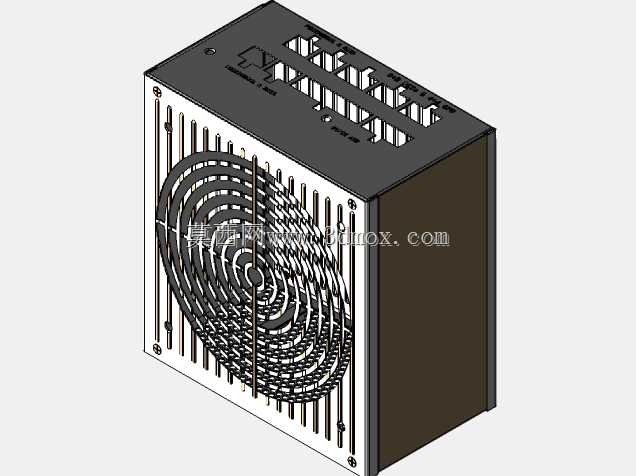

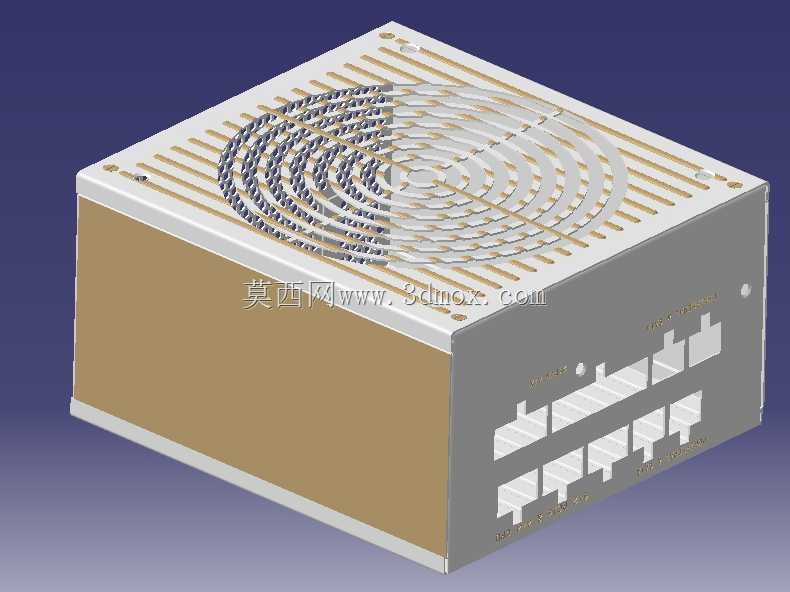

日常做PC整机结构适配的时候，电源的安装边界是机箱内部布局最先要敲定的核心参数之一，这个电源模型的外形尺寸严格遵循常规ATX电源的安装规范，长宽高分别为150mm、86mm、160mm，安装孔位完全匹配标准机箱的电源固定位，不需要额外做转接结构就能适配绝大多数中塔、全塔台式机箱，甚至部分紧凑型MATX机箱只要预留了标准ATX电源位也能直接兼容。从实际用途来看，这个部件是台式机整机的电能转换核心，负责把市电的高压交流电转换成主板、显卡、存储设备、散热风扇等部件能用的低压直流电，输出的稳定性直接决定整机运行的可靠性，做结构设计的时候首先要考虑内部电路排布的散热效率，顶面的散热格栅采用同心圆式的通风开孔，刚好对应内置轴流风扇的出风路径，能最大程度降低风阻，让内部热量顺着风道快速排出，避免长时间高负载下元件过热降频。外壳采用分色结构设计，侧面的金色覆盖件和银灰色主体做了卡扣加螺丝的双重固定，既保证外壳的结构强度，也方便后期拆解维护，接口侧做了全模块化的输出接口布局，不同功率的输出线材可以根据实际硬件配置灵活插拔，不用在机箱内部堆积多余的线材，既优化了机箱内部的风道走向，也能降低理线的操作难度。做三维建模的时候，首先要确认内部PCB板、变压器、电容等核心元件的排布空间，预留足够的电气安全间隙，避免高压部分和低压部分距离过近产生干扰，外壳的开孔位置要完全对齐内部风扇的安装位，格栅的条缝宽度控制在合理范围，既要保证通风量，也要防止异物掉入内部造成电路短路。安装边界方面，除了本体的尺寸之外，还要预留出线材的弯折空间，接口侧突出的线材接头需要在机箱布局时预留至少20mm的冗余空间，避免安装侧板的时候挤压线材造成接口松动，外壳的折边都做了圆角处理，安装的时候不会划伤机箱漆面或者割伤操作人员的手部，固定孔位的公差控制在0.2mm以内，和机箱安装位对齐的时候不需要强行掰动就能顺利拧上固定螺丝。这类模块化电源在高端游戏主机、图形工作站这类对供电稳定性要求高的场景里应用很广，设计的时候还要考虑不同负载下的结构共振问题，风扇的固定位做了减震胶垫的安装槽，能降低风扇高速转动时产生的震动传递到外壳产生的噪音，外壳的板材厚度选用0.8mm的镀锌钢板，既保证整体结构强度不会因为安装受力变形，也不会因为板材过厚增加不必要的整机重量。
