重载平板安装万向工业脚轮结构设计

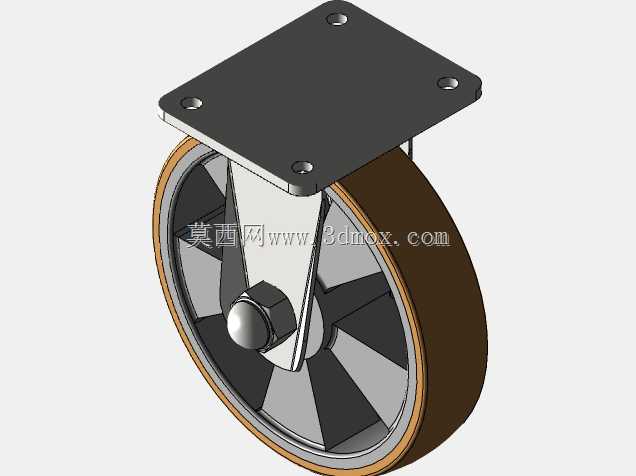

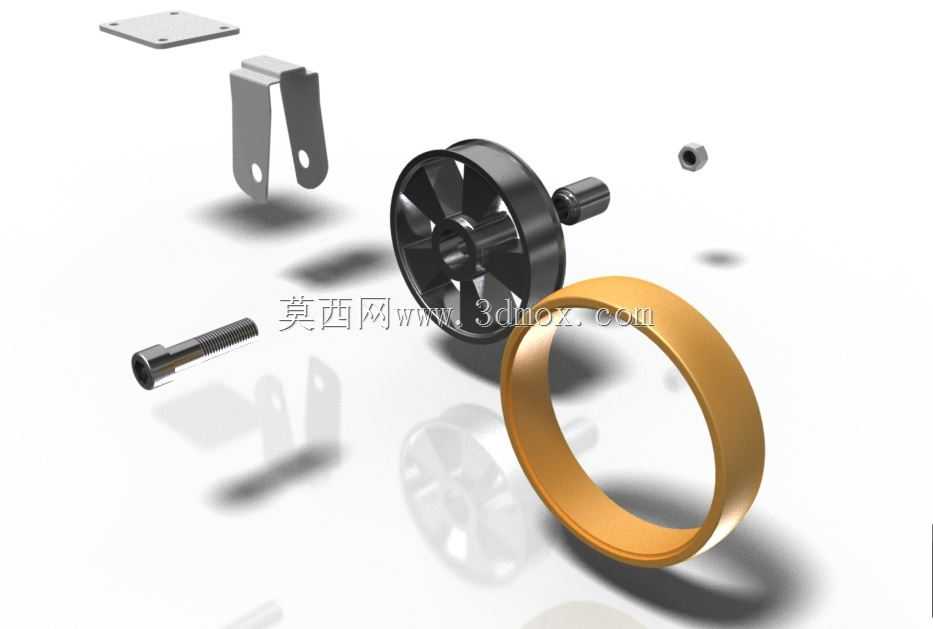

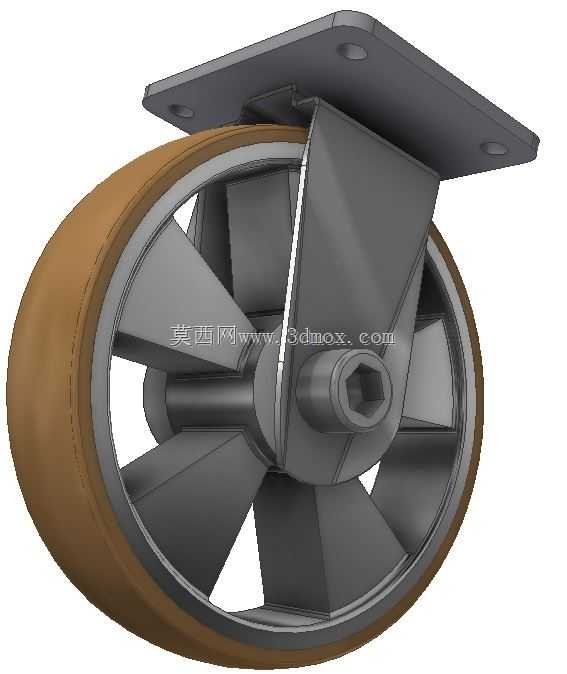

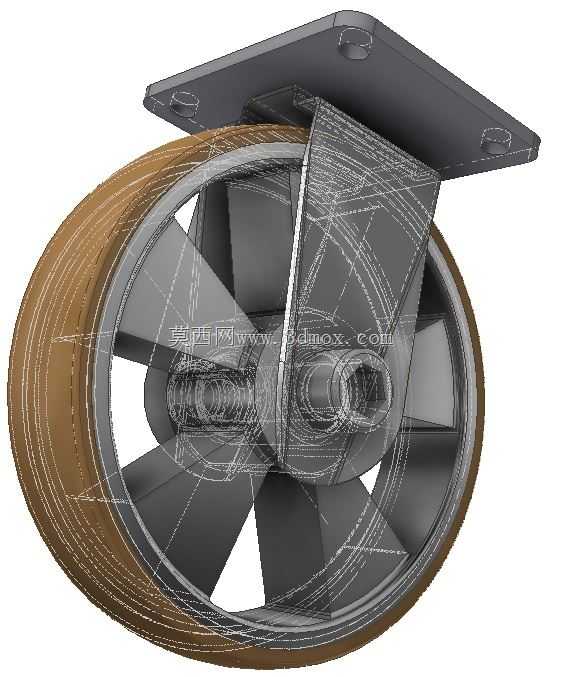

这款重载万向脚轮的结构设计，核心围绕工业场景下的重载移动需求展开，日常在车间周转工装、重型货架、自动化设备移动底座、物流转运台车等场景中，这类脚轮是承担设备移动功能的核心支撑部件。从结构设计逻辑来看，顶部采用方形法兰安装板，板体预留四个对称分布的安装通孔，安装时可通过螺栓直接与设备底座的安装面锁紧，安装板的平面度公差控制在0.1mm以内，保证与设备底座贴合无间隙，避免长期受载后出现连接松动的问题。转向支架采用加厚钢板一体冲压成型后做焊接加固，支架与轮体的连接轴采用大直径销轴配合耐磨衬套，转向时可承受径向与轴向的复合载荷，即使在满载状态下也能实现360度灵活转向，不会出现卡滞、偏转异响的问题。轮体部分采用辐板式支撑结构，中心轮毂位置预留内六角安装孔，方便轮轴的锁紧装配，轮辐采用等角度分布的六辐结构，在保证整体支撑强度的前提下尽可能降低轮体自重，减少转动惯量，推动设备时更省力。轮缘外层包覆高弹性耐磨聚氨酯材质，这种材质的邵氏硬度控制在85A左右，既具备足够的承载能力，又能在车间环氧地坪、水泥地面等常见工业地面行走时起到缓冲减震作用，不会刮伤地面，同时滚动阻力更小，推行时噪音更低。从安装边界来看，这款脚轮的安装法兰边长适配常规重型设备的底部安装位，安装后整体高度处于常规重载脚轮的标准尺寸区间，单轮额定承载可满足多数中型工业设备的移动需求，轮体宽度设计兼顾了接地比压与转向灵活性，接地比压控制在合理范围内，不会在软质地面上留下过深压痕。设计过程中特意优化了转向支架的回转间隙，避免长期使用后支架晃动量过大导致设备推行时走偏，轮轴与轮毂之间采用自润滑轴承配合，无需频繁加注润滑脂即可保证长期顺畅转动，适配工厂内多粉尘、偶尔有油污的复杂使用环境，日常维护成本极低。在实际选型搭配时，这类万向脚轮通常会与同规格的定向脚轮配合使用，两个万向轮搭配两个定向轮的组合，既可以保证设备直行时的稳定性，又能在转向、移位时实现灵活调整位置，满足车间内设备移位、工位调整、物料转运等多种作业需求。
