重载固定式定向工业脚轮结构设计

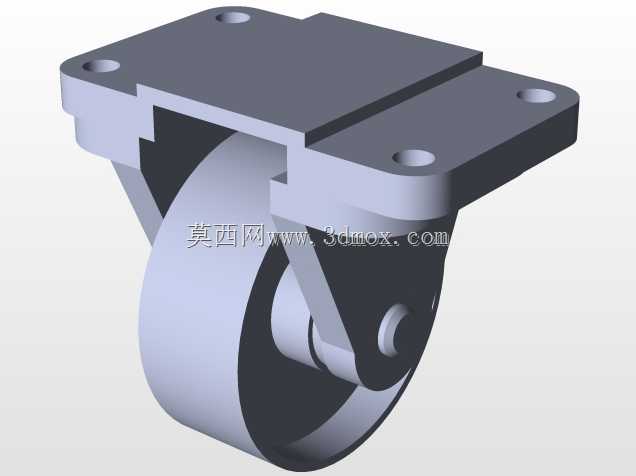

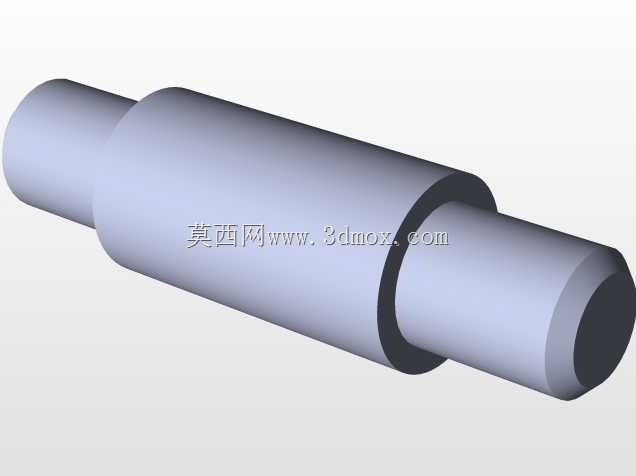

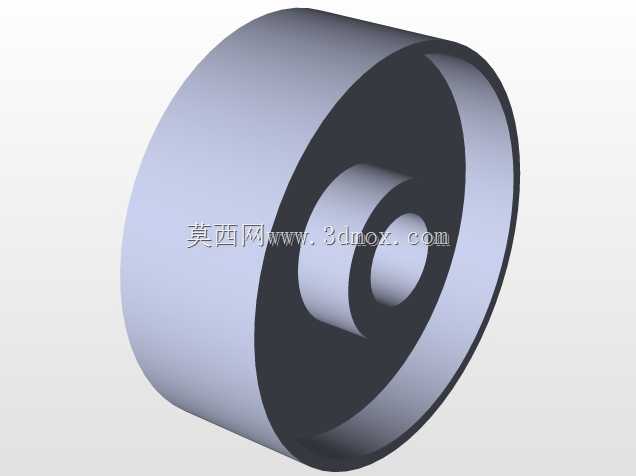

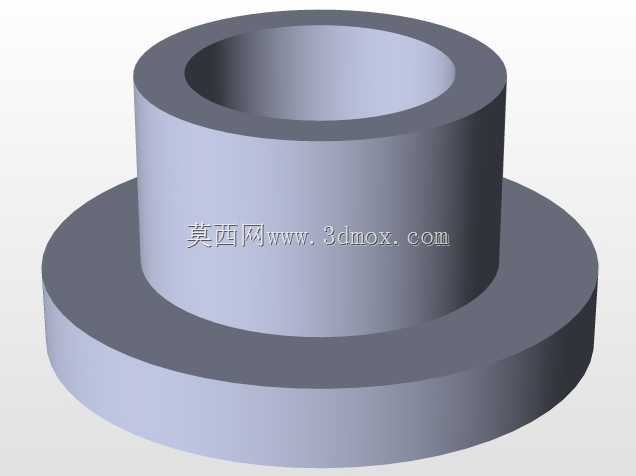

这款定向脚轮主要面向工业场景下的固定路径移动设备配套使用，常见于重型货架转运底座、生产线旁固定工位周转台车、大型设备预置移动支撑结构等场景，区别于万向脚轮的转向功能，该款定向轮仅能沿固定直线方向行进，适配不需要频繁转向、对行进轨迹稳定性要求更高的承载场景，能避免设备移动过程中出现多余的方向偏移，降低长距离直行转运时的操控难度。从结构设计来看，该脚轮采用顶部一体式安装法兰作为承载连接端，法兰面设置四个对称分布的沉头安装孔，安装时可通过螺栓直接与设备底部的安装面锁紧固定，沉孔设计能够保证螺栓头完全沉入法兰平面内，不会出现凸起干涉设备安装面贴合的问题，安装法兰与轮架采用一体化折弯成型结构，相比焊接拼接的轮架结构，整体抗冲击强度更高，在承受瞬时重载冲击时不会出现焊缝开裂的问题。滚轮部分采用宽面单轮设计，轮面与地面接触宽度较大，能够有效降低单位面积的接地压强，在环氧地坪、水泥地面等常见工业地面上使用时，不会因为压强过大压伤地面，同时宽轮面的设计也能提升滚动过程中的稳定性，在经过地面微小缝隙、接缝时不会出现明显的卡滞或颠簸。轮体与轮架之间采用固定销轴连接，销轴两端与轮架的安装孔采用过盈配合装配，滚轮内部预留轴承安装位，可适配标准深沟球轴承来降低滚动阻力，减少推行过程中的摩擦力损耗。设计过程中针对上半部分的安装支架做了局部结构补强，在法兰与轮架的衔接位置设置了斜向加强筋结构，弥补直角折弯位置的应力集中缺陷，不过该版本模型在支架上半部分的衔接处仍存在一处结构设计偏差，实际生产应用时需要对该位置的壁厚做均匀化处理，避免应力集中导致的支架断裂问题。安装边界方面，该脚轮的安装法兰为矩形结构，四个安装孔的孔位间距适配行业内通用的重型脚轮安装尺寸，不需要对现有设备的安装底座做额外打孔改造即可直接替换同规格的传统定向脚轮，整体安装高度处于常规重载脚轮的高度区间，替换后不会改变设备原有的离地间隙，不会影响设备底部的管线布置与通行空间。轮架两侧的挡边宽度略大于滚轮宽度，能够在设备移动过程中避免滚轮侧面直接与障碍物发生剐蹭，保护滚轮轮面不受意外撞击损伤，同时挡边的下端高度高于滚轮最低接触面，不会在滚轮滚动时与地面发生摩擦干涉。
