适配25mm方形风扇的柱式高流量散热结构

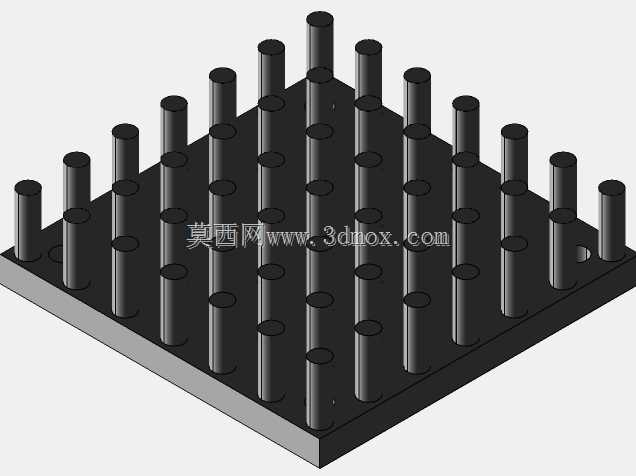

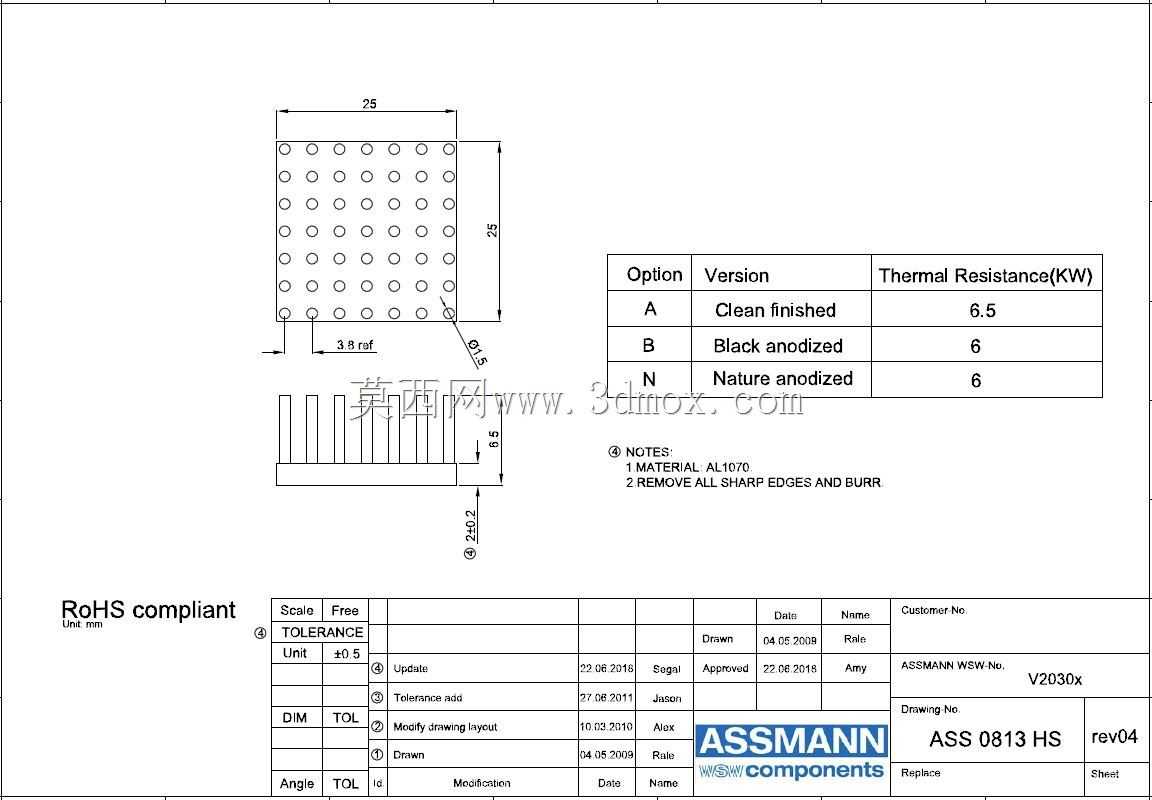

在紧凑型电子设备的热管理设计中，小尺寸风冷散热结构的选型与适配一直是结构工程师需要重点考量的环节，这类散热结构常应用于嵌入式工控板、小型通讯模块、高功率密度电源模组等安装空间受限的场景，需要在有限的尺寸边界内实现足够的热交换效率，同时兼顾安装的便捷性与长期使用的可靠性。这款柱式散热结构整体外形尺寸控制在25mm×25mm×6.5mm，安装边界完全适配常规25mm规格的轴流方形风扇，不需要额外设计转接固定结构，可直接与风扇出风面贴合组装，大幅缩减散热组件整体占用的堆叠空间。

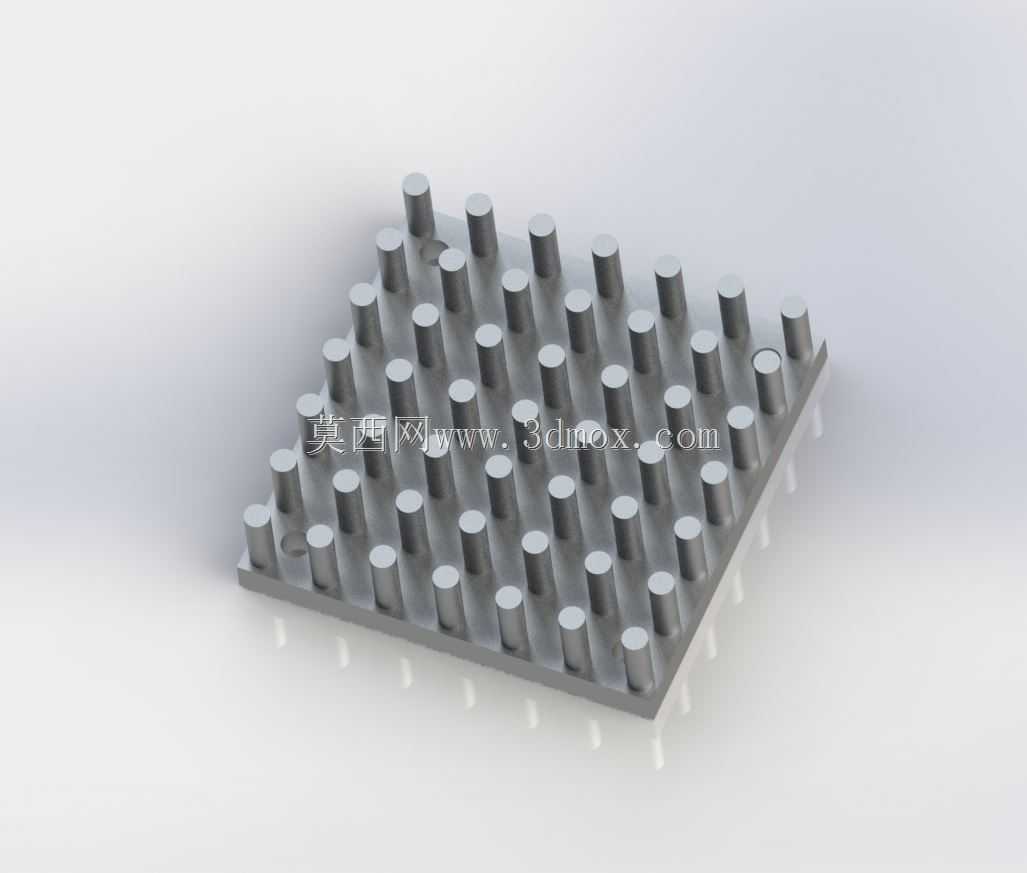

设计阶段没有采用传统的平行鳍片结构，转而选用阵列圆柱作为散热扩展表面，这种结构的优势在于气流经过柱阵时会产生更明显的扰流效果，打破鳍片结构容易形成的层流边界层，让气流与散热表面的热交换更充分，在低转速风扇的送风条件下也能获得不错的散热效率，同时柱式结构的一体成型难度更低，无论是采用冷锻还是切削加工，都能保证结构尺寸的一致性，量产阶段的良率表现更稳定。结构上预留了4个贯通安装孔，孔位布局匹配常规PCB板的固定孔距，安装时可以直接穿过螺丝将散热器锁紧在发热器件对应的PCB位置，不需要额外设置卡扣或者粘接定位结构，针对部分需要压缩固定的多孔类导热衬垫材料，贯通孔的设计也能让安装压力均匀传递，避免散热器压合过程中出现倾斜，保证发热面与散热器底座的贴合紧密程度。

实际组装过程中，建议在散热器底座与发热器件的接触面之间涂覆导热化合物或者铺设环氧树脂类导热衬垫，填充接触面之间的微观空隙，降低接触热阻，让发热器件产生的热量可以快速传导到整个柱阵结构上，再通过风扇带动的气流将热量带走。这类小尺寸高流量散热结构的适配场景非常广泛，除了常规的消费类电子设备，在工业级小型控制模块、车载边缘计算单元、便携检测仪器的散热设计中都能适用，6.5mm的总高度可以适配绝大多数薄型设备的内部堆叠要求，不会和周边的电容、接插件等元器件产生结构干涉，柱阵的排布密度经过优化，既保证了足够的散热表面积，也不会因为柱体过密导致风阻过大，让风扇的送风可以顺利穿过整个柱阵区域，带走各个柱体表面的热量。在进行三维建模时，柱体与底座的连接位置做了微小的圆角过渡，既可以避免加工过程中出现应力集中导致的柱体断裂问题，也能减少组装过程中锐边对操作人员或者导线的划伤，所有尺寸公差都按照通用五金配件的常规加工精度设置，不需要额外标注高精度公差要求就能满足实际使用需求，降低后续的加工成本。
