LQFP100封装集成电路外壳结构设计

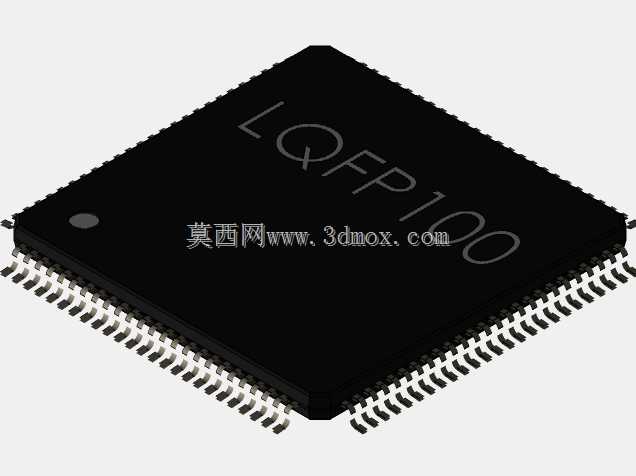

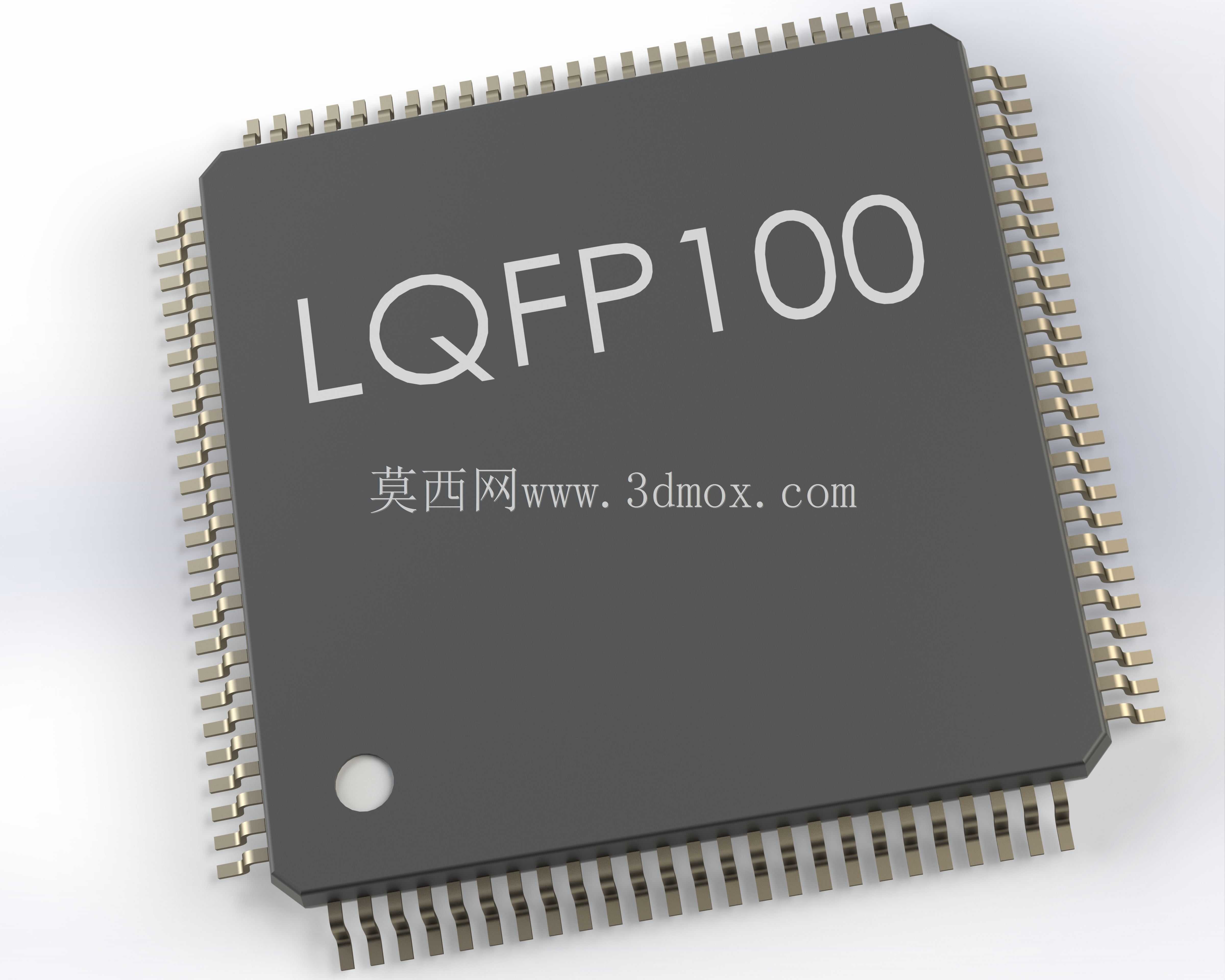

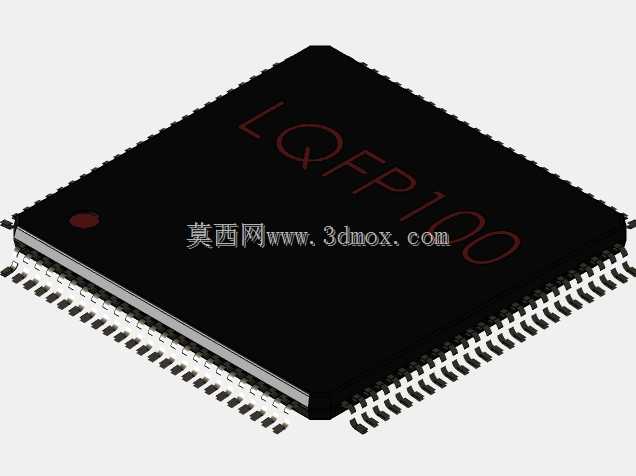

在消费电子、工业控制、车载电子等领域的电路板设计环节，LQFP100封装的芯片是极为常见的主控或功能载体，对应的封装外壳三维结构，是PCB布局、焊盘设计、结构干涉校验环节不可或缺的参考依据。做板级结构设计时，不少工程师容易忽略芯片封装的实际外形公差，只参考 datasheet 上的标称尺寸做布局，等到SMT贴片时才发现引脚共面度偏差、塑封本体与周边屏蔽罩或结构件干涉，或是焊盘尺寸与引脚实际宽度不匹配导致虚焊、连锡，这类问题在高密度布线的板卡上尤为突出，而精准的封装外壳三维模型，能在设计阶段就把这类风险提前规避。这款LQFP100封装外壳的设计，完全遵循行业通用的封装尺寸规范，塑封本体采用方正的扁平结构，四个边角做了微小的倒角处理，避免生产转运过程中边角崩裂损伤内部晶圆；本体一角设置的圆形定位标记，是SMT贴片时的视觉识别基准，能帮助贴片机快速识别芯片方向，避免引脚错接导致的板卡烧毁。四周排布的鸥翼型引脚，每一侧均匀分布25个引脚，引脚的弯折弧度、伸出长度、引脚间距都严格对应量产封装的实际尺寸，引脚末端的平整焊接面，也还原了实际器件的共面度特征，在做焊盘匹配设计时，可以直接参考模型的引脚截面尺寸调整钢网开口厚度与宽度，提升SMT焊接的良率。从安装边界来看，设计时不仅还原了塑封本体的长宽高尺寸，还预留了引脚焊接后的焊锡浸润空间，以及芯片贴装后底部与PCB板面之间的微小间隙，这个间隙是保障清洗时助焊剂残留能顺利排出、避免长期使用后引脚间漏电的关键，不少新手建模时会把芯片本体底面直接贴合PCB板面，忽略这个间隙，导致后续热仿真、结构校验的结果和实际情况出现偏差。另外，模型还原了塑封本体表面的平整特征，在做板卡热设计时，可以直接基于这个表面尺寸匹配导热垫的规格，计算导热路径的热阻，评估芯片满负载运行时的散热效率，不需要再额外测量实体器件的表面平面度。在做整机结构装配时，这个模型还能用来校验芯片上方的屏蔽罩、散热片的安装空间，避免结构件压到芯片本体或引脚，导致器件损坏或焊接点脱落。对于刚接触板级结构设计的工程师来说，这类精准的封装模型也能帮助快速建立对贴片元器件实际尺寸的认知，减少对着二维图纸猜尺寸的误差，提升整体设计效率。
