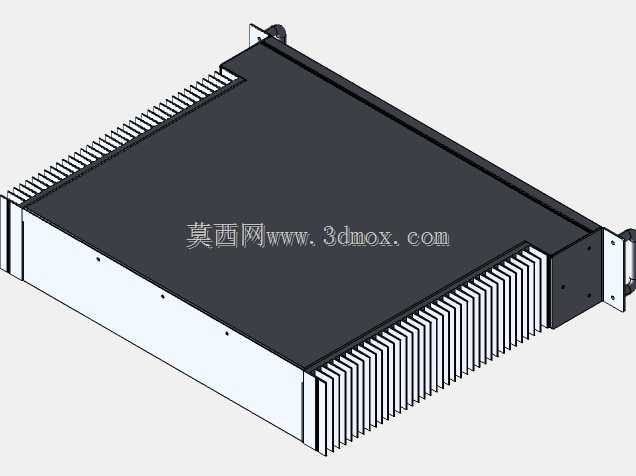

U2规格机架式服务器散热外壳结构

这款壳体针对标准19英寸机架部署场景设计，适配数据中心机房、工业控制机柜、边缘计算节点的上架安装需求，核心作用是为内部计算主板、存储模组、供电单元提供物理防护与稳定的热交换通路，同时满足机架式设备的快速装卸、电磁屏蔽、运维检修等实际工程要求。从结构设计逻辑来看，壳体采用上下分体式拼接架构，上盖为一体化冲压成型的金属盖板，表面做导电氧化处理，既保证结构刚性，也能形成连续的电磁屏蔽层，减少内部高频信号对外辐射，同时阻隔外界电磁干扰对内部计算元件的影响。壳体两侧布置的密集梳状齿形散热鳍片，是整个结构的热设计核心，鳍片与壳体主体采用一体折弯或嵌装压合工艺，保证热传导路径无额外接触热阻，内部元件工作产生的热量可以通过壳体基板快速传导到两侧鳍片，借助机架内部的前进后出风道实现被动+主动结合的散热，无需额外加装大面积散热模组即可满足中低功耗计算单元的散热需求，鳍片的齿间距经过风道阻力优化，既保证足够的散热接触面积，也不会过度阻碍机柜内的纵向通风，避免相邻机位的散热风阻抬升。安装边界方面，壳体前端设置标准机架固定耳，预留对应规格的安装孔位，可直接适配常规机柜的立柱孔距，无需额外转接件即可完成上架固定，后端预留接口开窗位置，可根据实际配置灵活开设电源、网口、存储接口的对应过孔，壳体内部预设多个压铆螺柱点位，可直接固定不同尺寸的主板、硬盘架、电源模块，兼容多种硬件配置的组装需求，无需二次打孔加工。壳体侧边设置快拆式卡扣结构，运维时无需完全拆下整个壳体，即可快速打开上盖完成内部元件的更换、检修，减少上架设备的运维操作时长。从结构强度角度，壳体边缘做全包边折弯处理，既避免钣金锐边造成装配划伤，也大幅提升了薄钣金壳体的整体抗形变能力，在运输、上架堆叠过程中不易出现凹陷变形，能可靠保护内部精密电子元件不受外力冲击损坏。
