电脑水冷散热板适配多主板结构设计

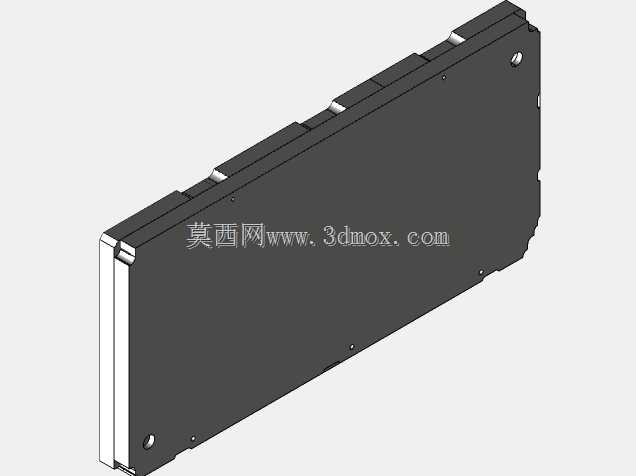

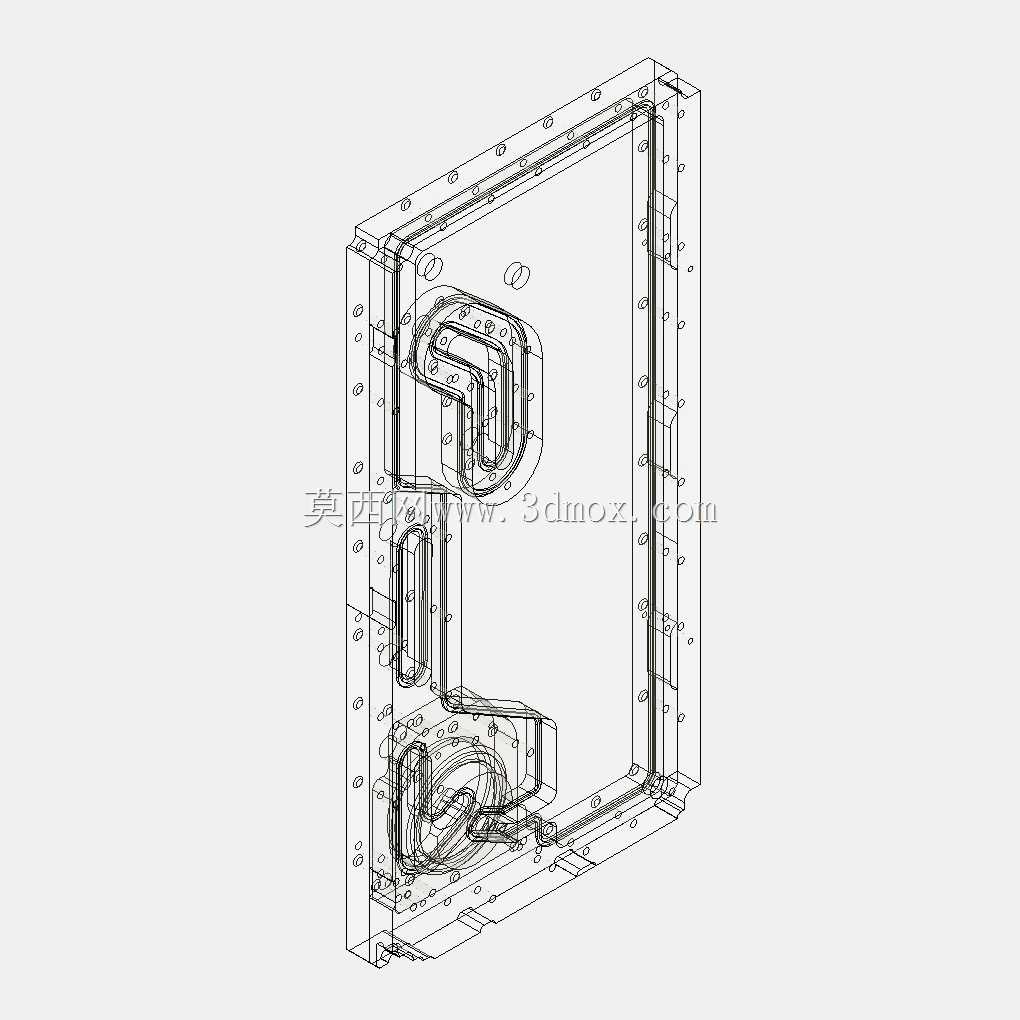

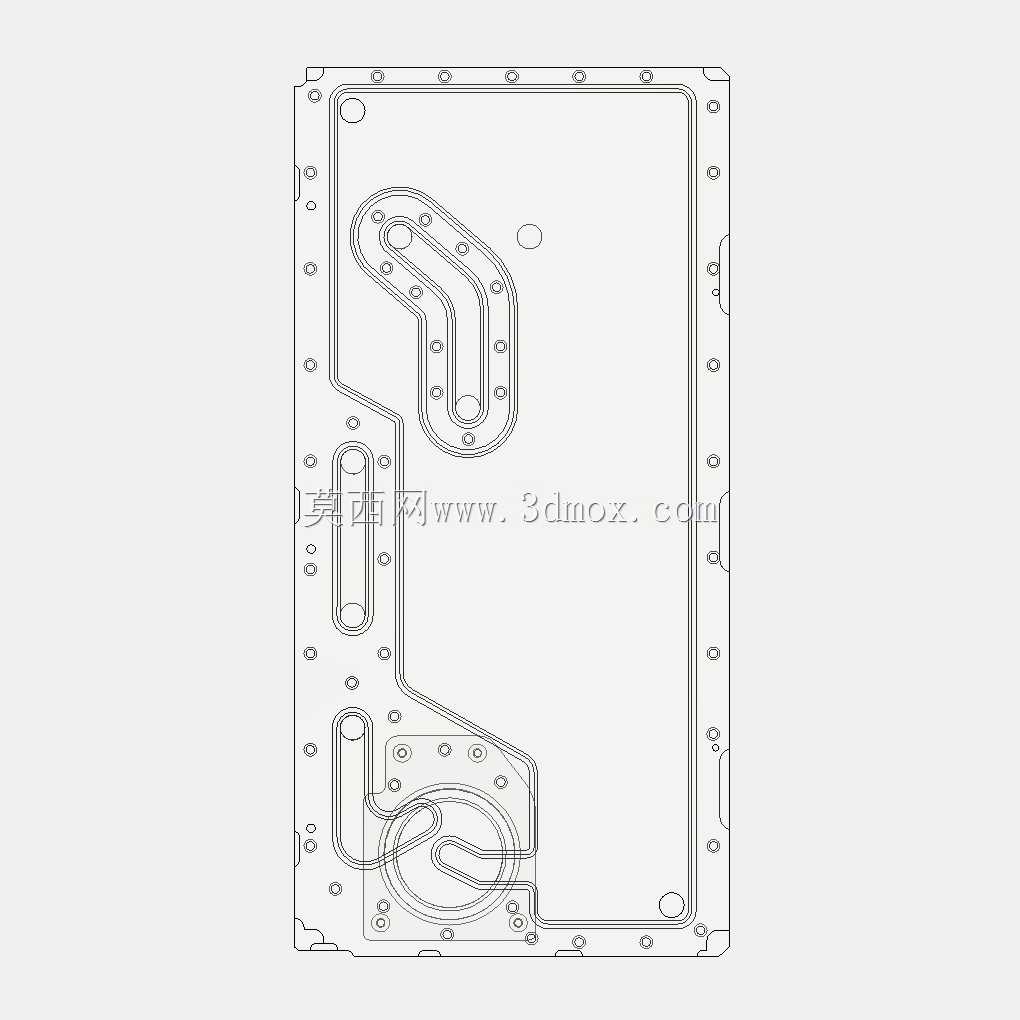

这款水冷散热板主要面向台式电脑DIY水冷改装场景，核心作用是为CPU及周边供电模块提供高效热交换通路，替代传统风冷散热器实现更低的运行噪音与更强的热负载承载能力。设计阶段优先考虑了主流ATX机箱的安装边界，板体整体采用矩形轮廓，边缘预留的固定孔位完全对应机箱主板托盘的标准安装点位，安装时不会与内存插槽、显卡PCIe挡片、机箱走线孔位产生干涉，板体厚度控制在常规冷排安装允许的尺寸范围内，不会挤占机箱内部的理线空间。板体内部的流道设计采用了迂回弯折的走向，进水端首先覆盖CPU核心对应的安装区域，流道截面经过平滑过渡处理，避免冷却液流动过程中产生紊流与异常噪音，流道延伸段覆盖主板供电模组对应的位置，能够同时带走供电MOS管工作产生的热量，减少供电区域的热堆积。板体表面的密封槽位预留了标准密封圈的安装位置，装配后可承受常规水冷系统的循环压力，不会出现渗漏风险。在适配性层面，这款冷板的孔位布局经过多轮校核，能够匹配多款市售主流主板的安装孔距，覆盖不同芯片组的标准ATX板型主板，安装时不需要额外对主板或机箱进行打孔改装，直接使用标准水冷紧固件即可完成固定。冷板的进出水接头位置设置在板体边缘区域，接头朝向预留了足够的管路操作空间，用户可以根据自身机箱的管路走向选择硬管或软管连接，不会出现接头与周边部件磕碰的问题。设计过程中针对冷板的平面度做了公差约束，与CPU核心接触的区域平面度控制在合理范围内，配合导热硅脂能够实现充分的接触贴合，减少接触热阻，提升热传导效率。流道的弯折处全部采用圆弧过渡，没有直角死角，能够避免冷却液中的杂质在流道内部沉积，长期使用也不会出现流道堵塞导致的散热效率下降问题。板体边缘做了倒角处理，安装过程中不会划伤机箱涂层或者用户的手部，所有固定孔位都做了沉台设计，紧固件安装后不会突出板体表面，避免与主板背面的焊点产生接触导致短路风险。
