便携激光投影虚拟输入外设结构设计

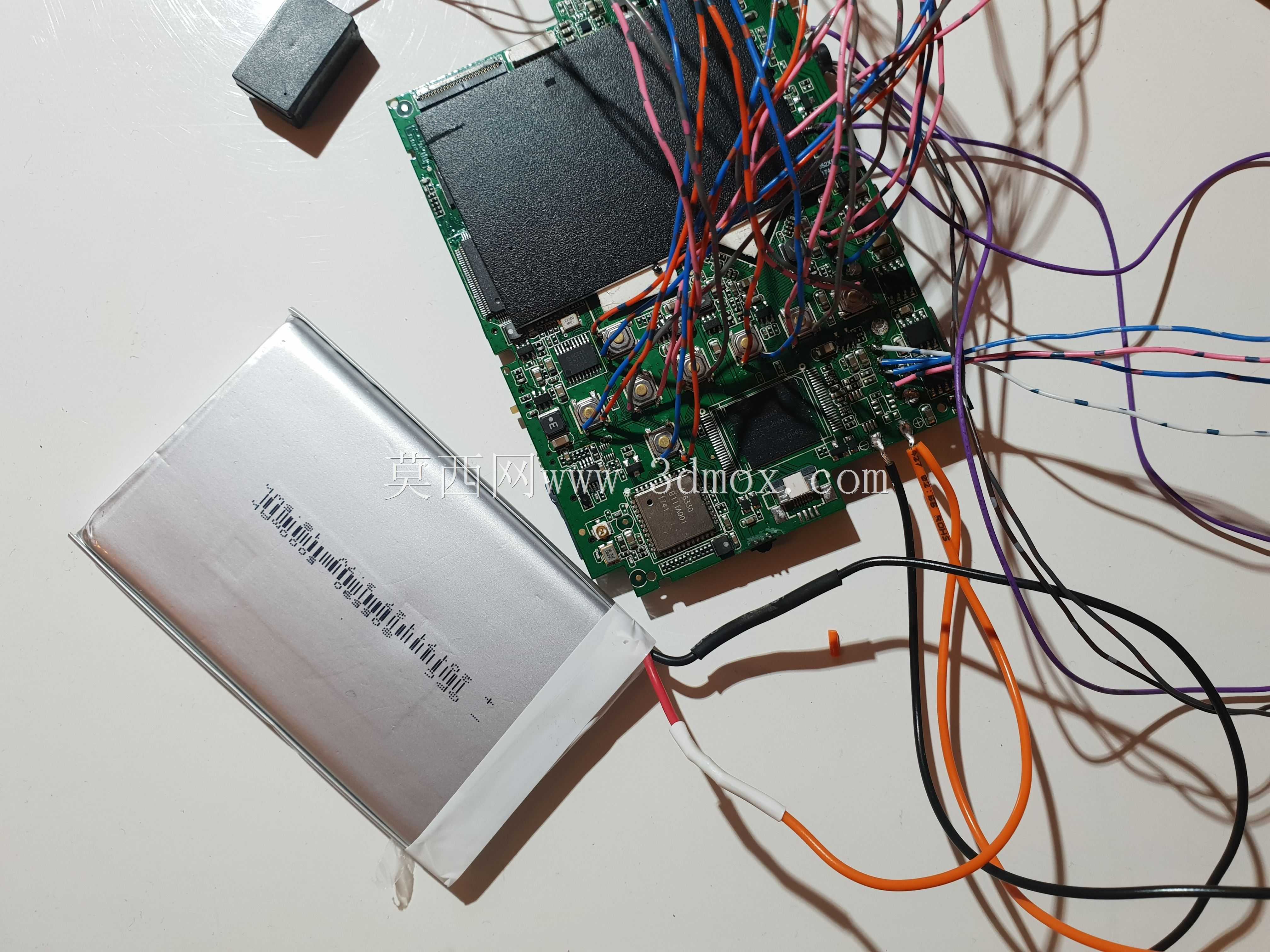

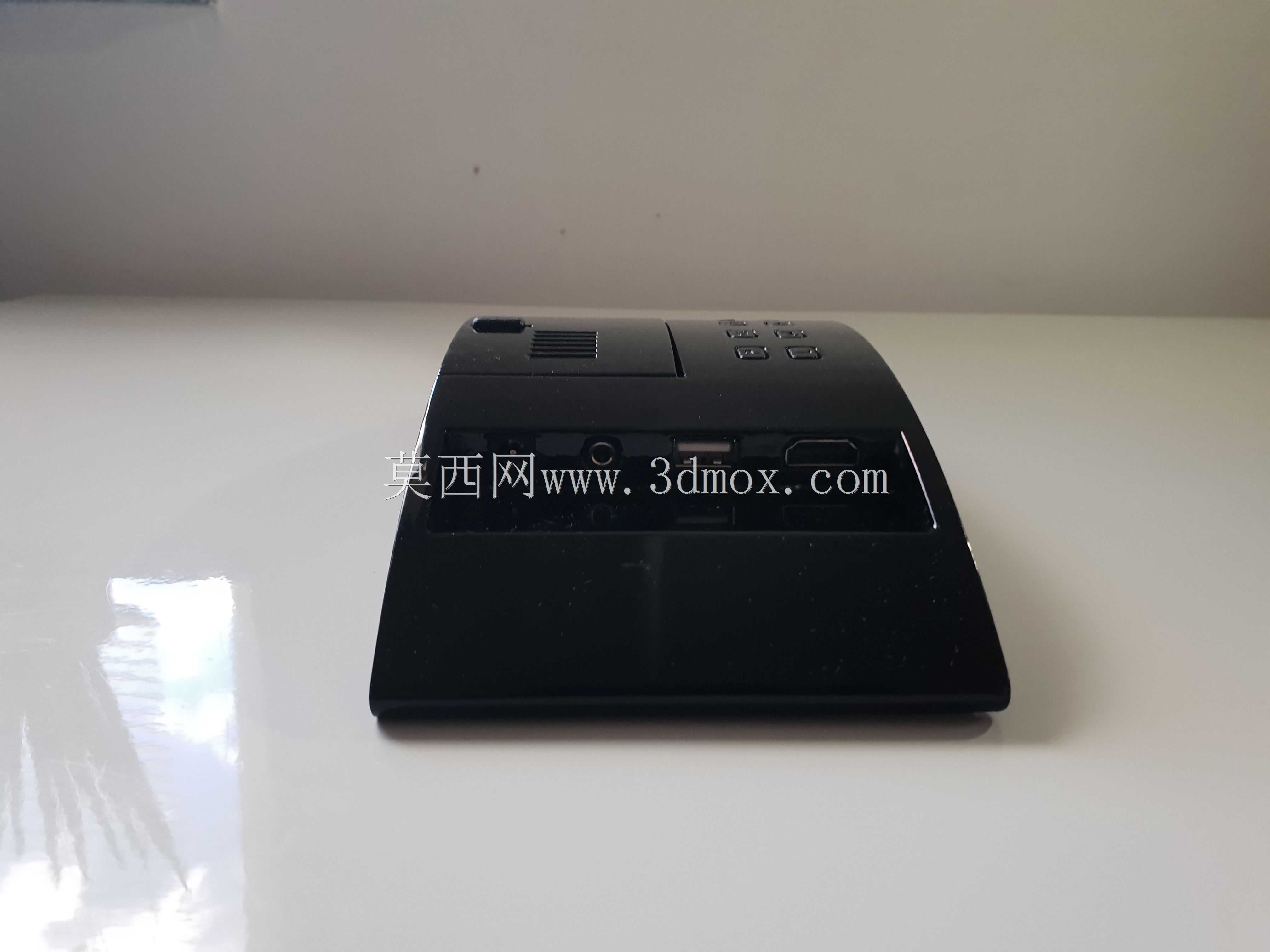

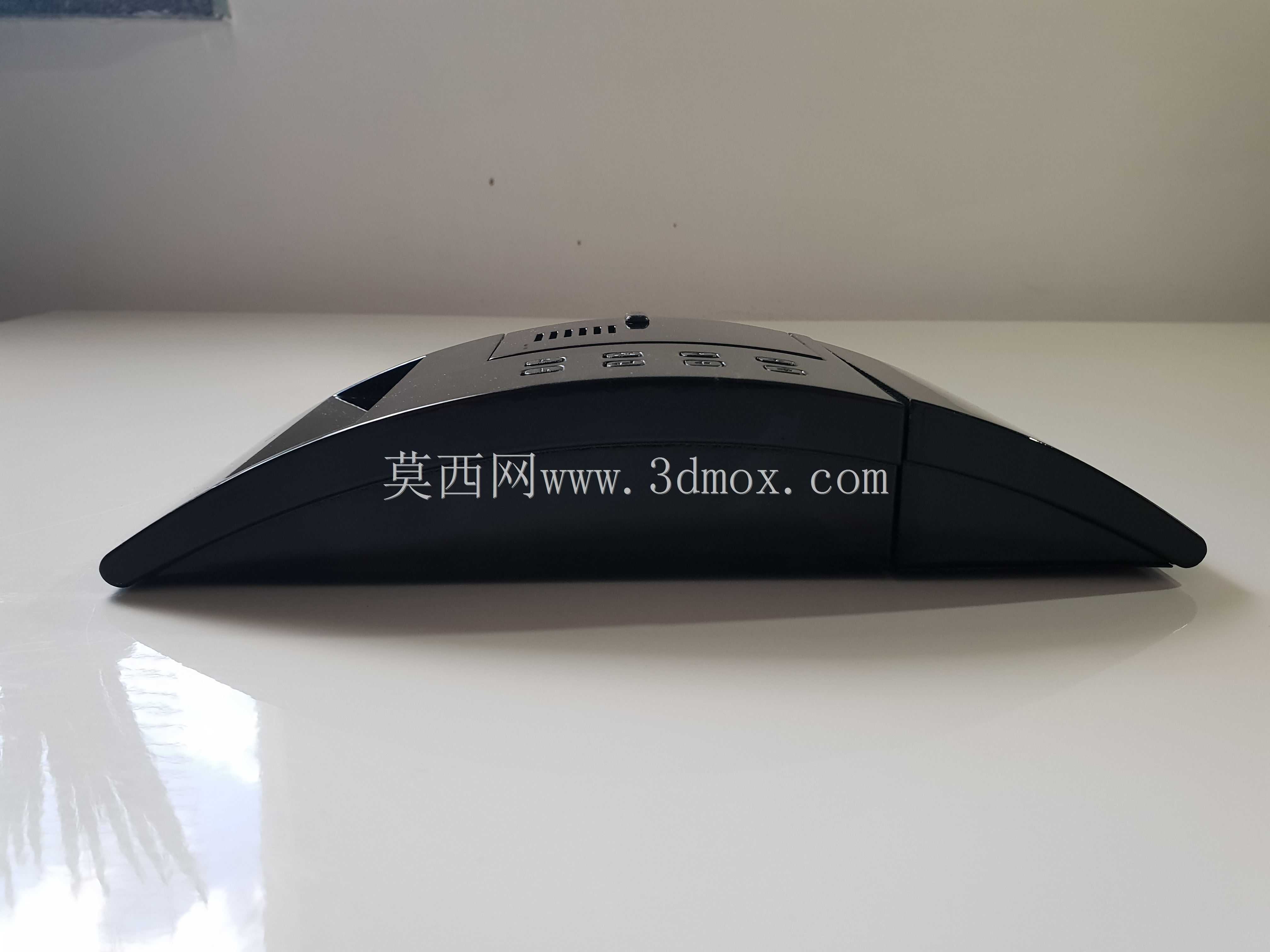

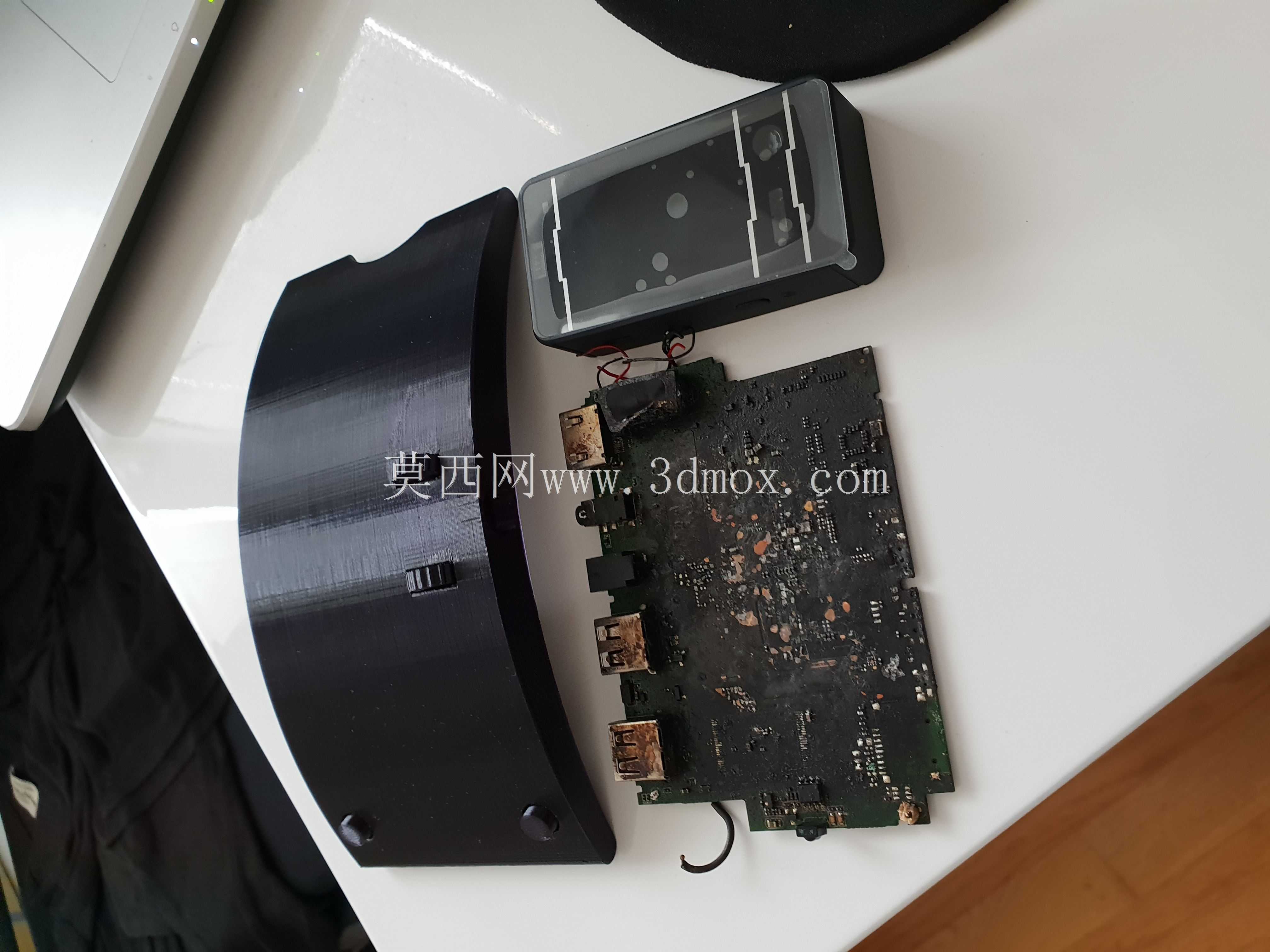

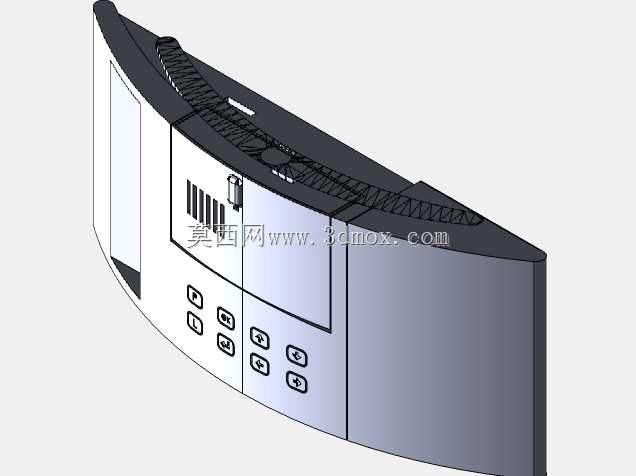

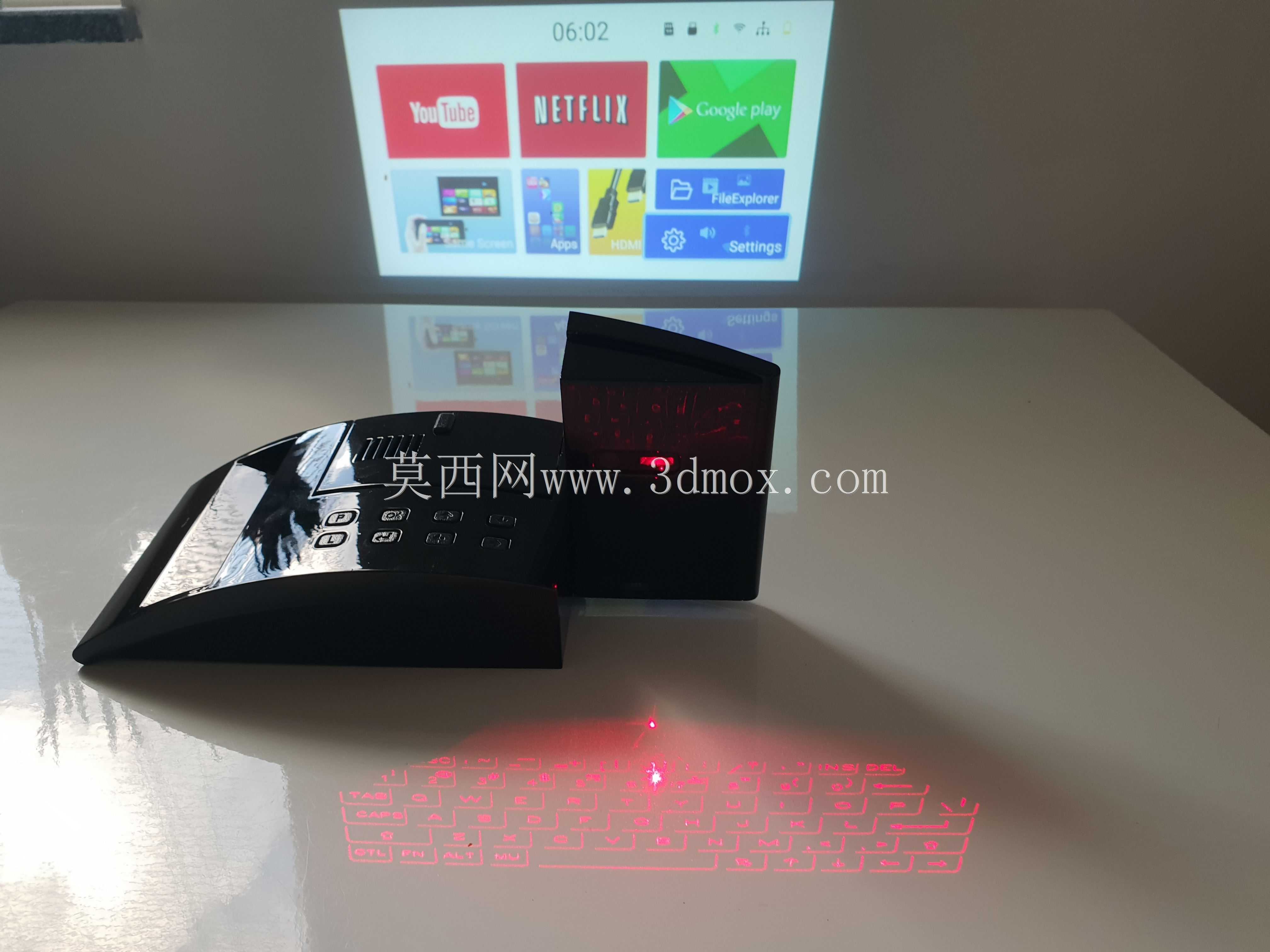

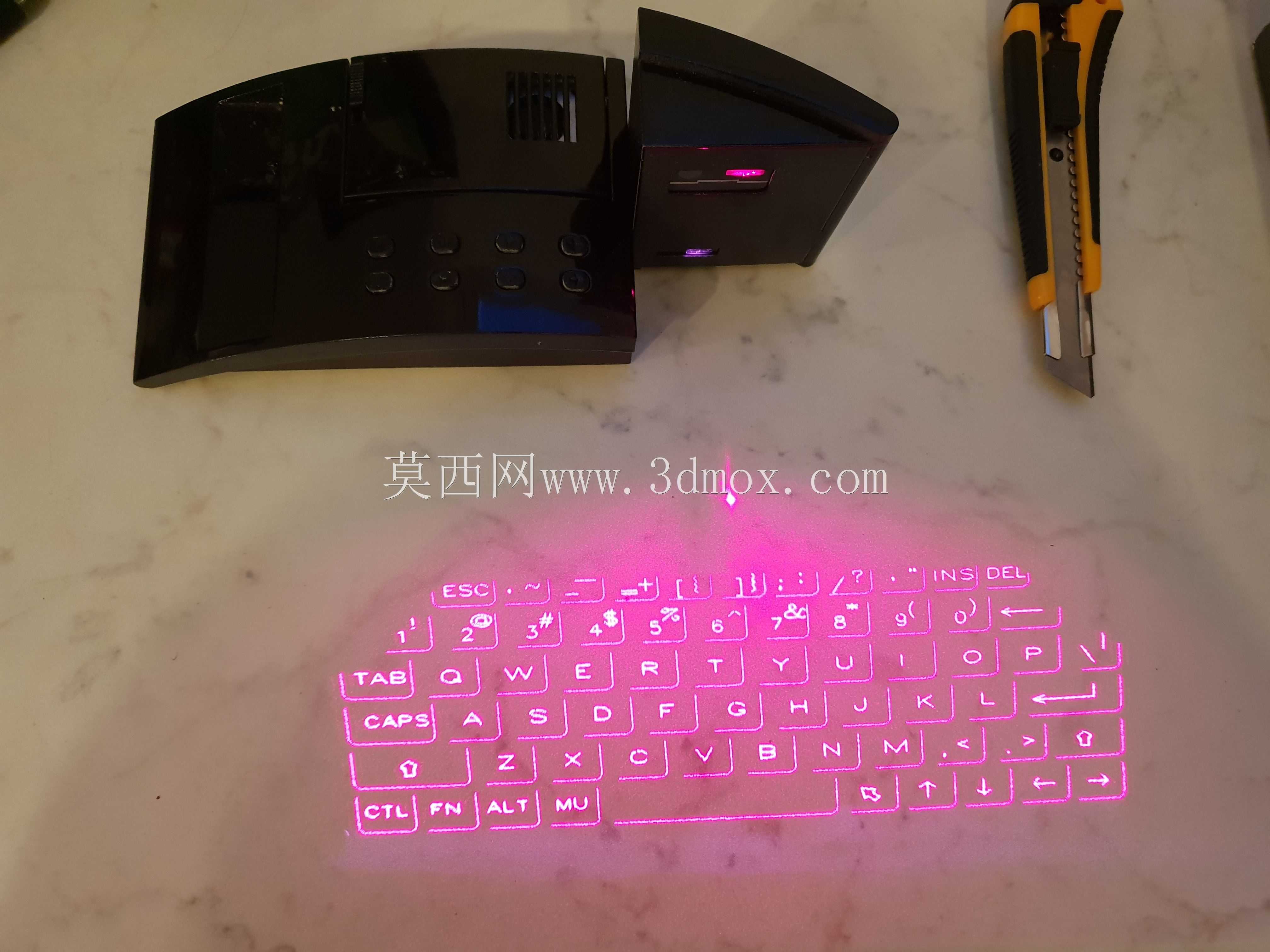

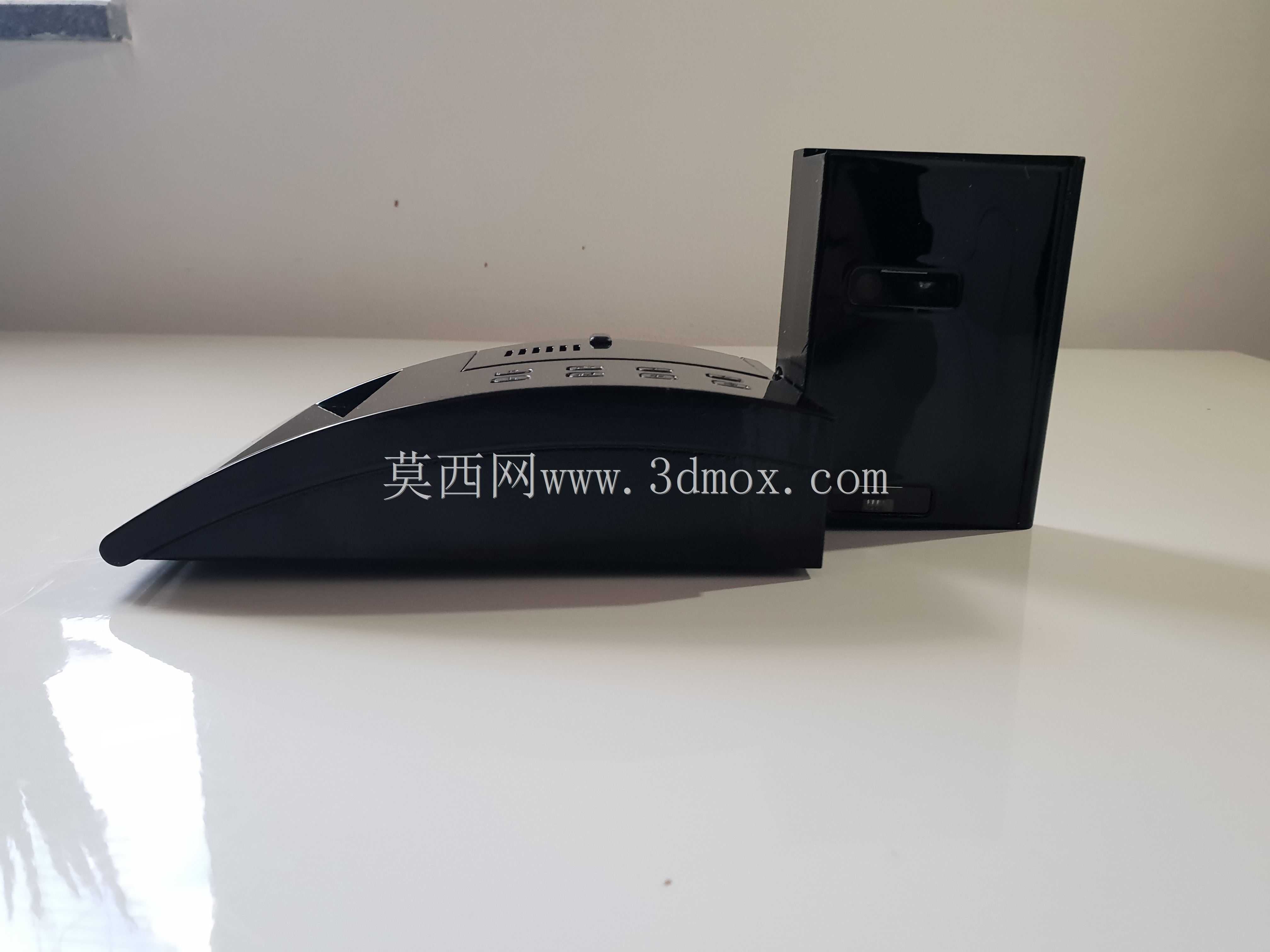

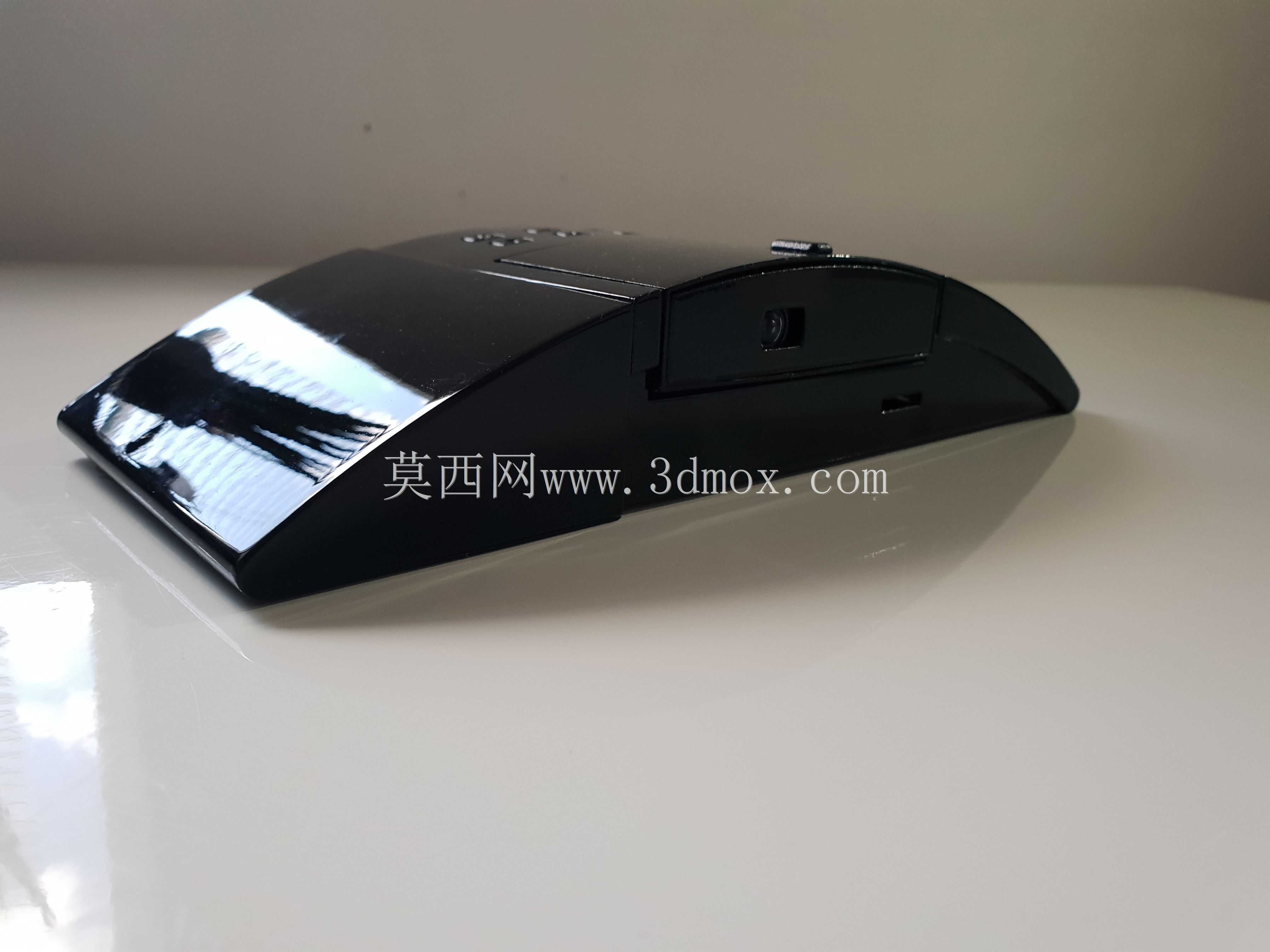

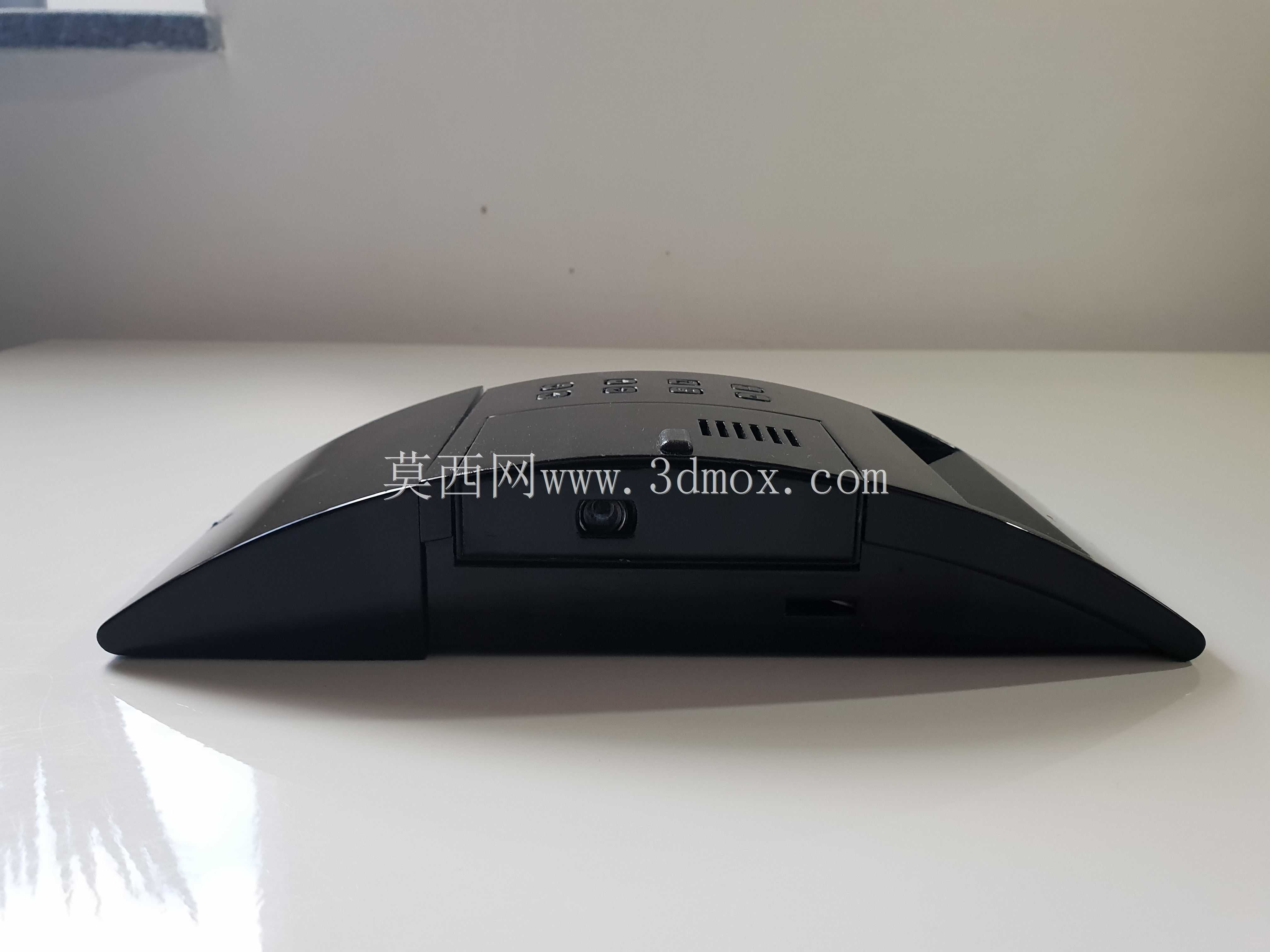

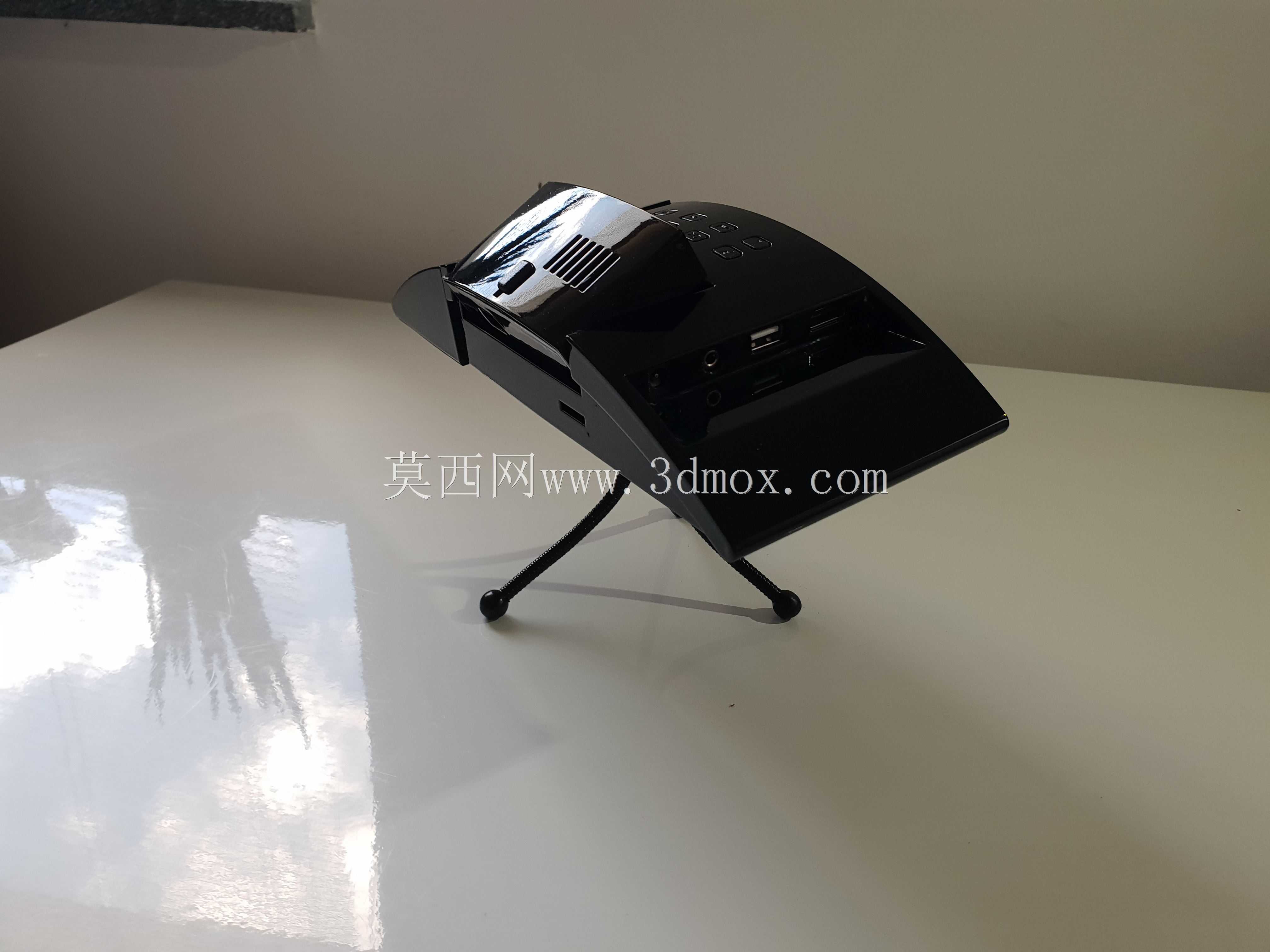

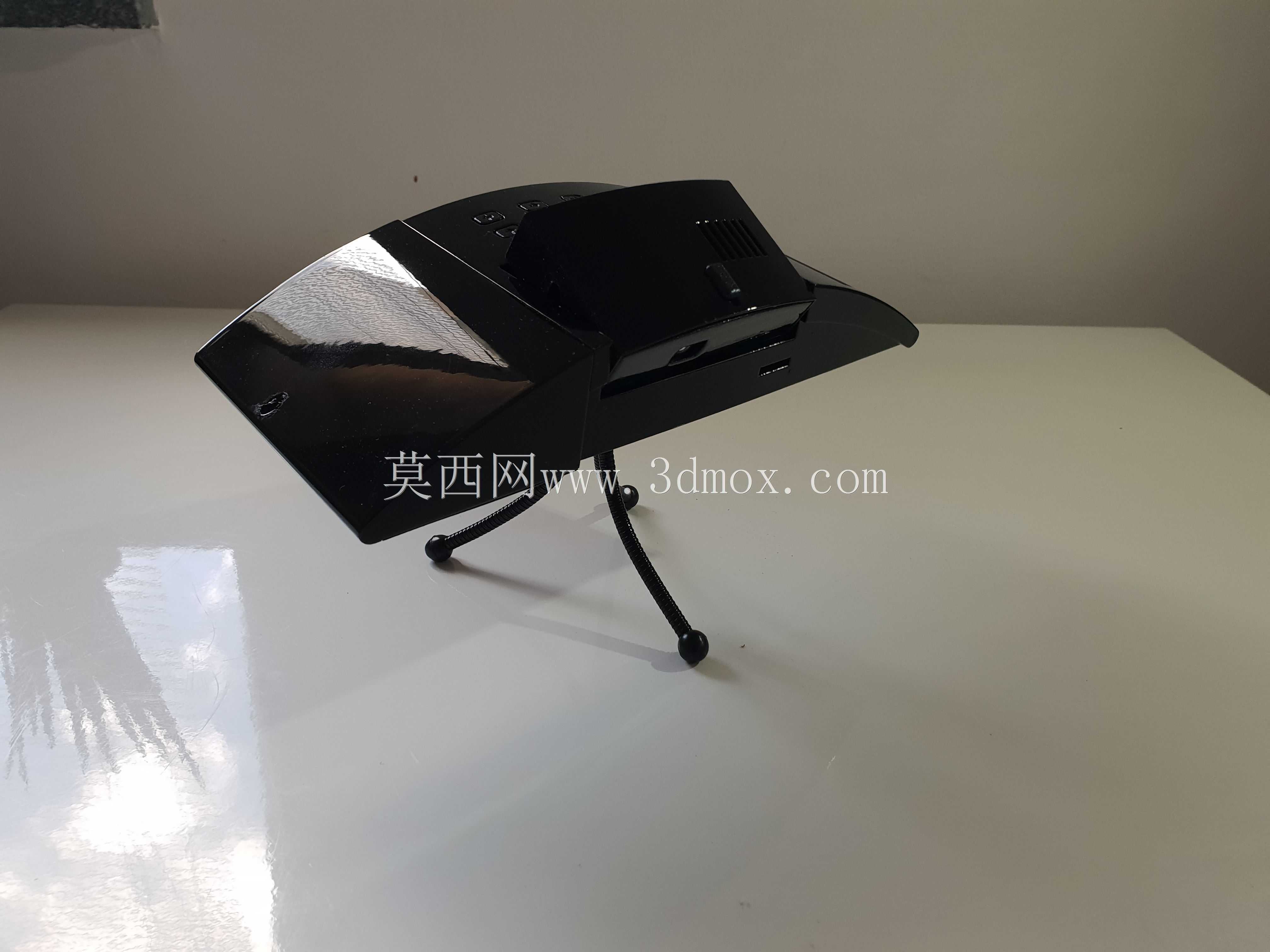

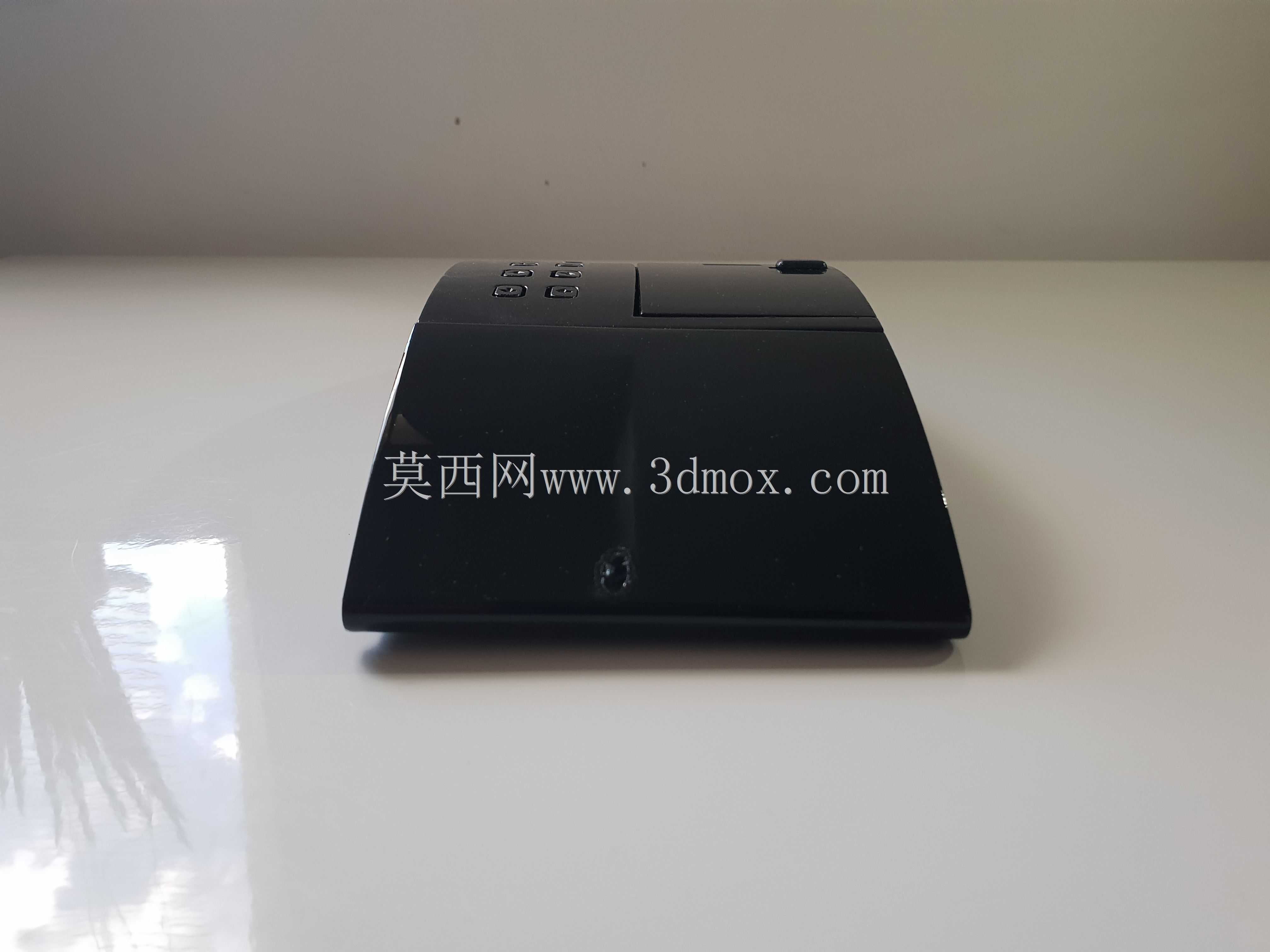

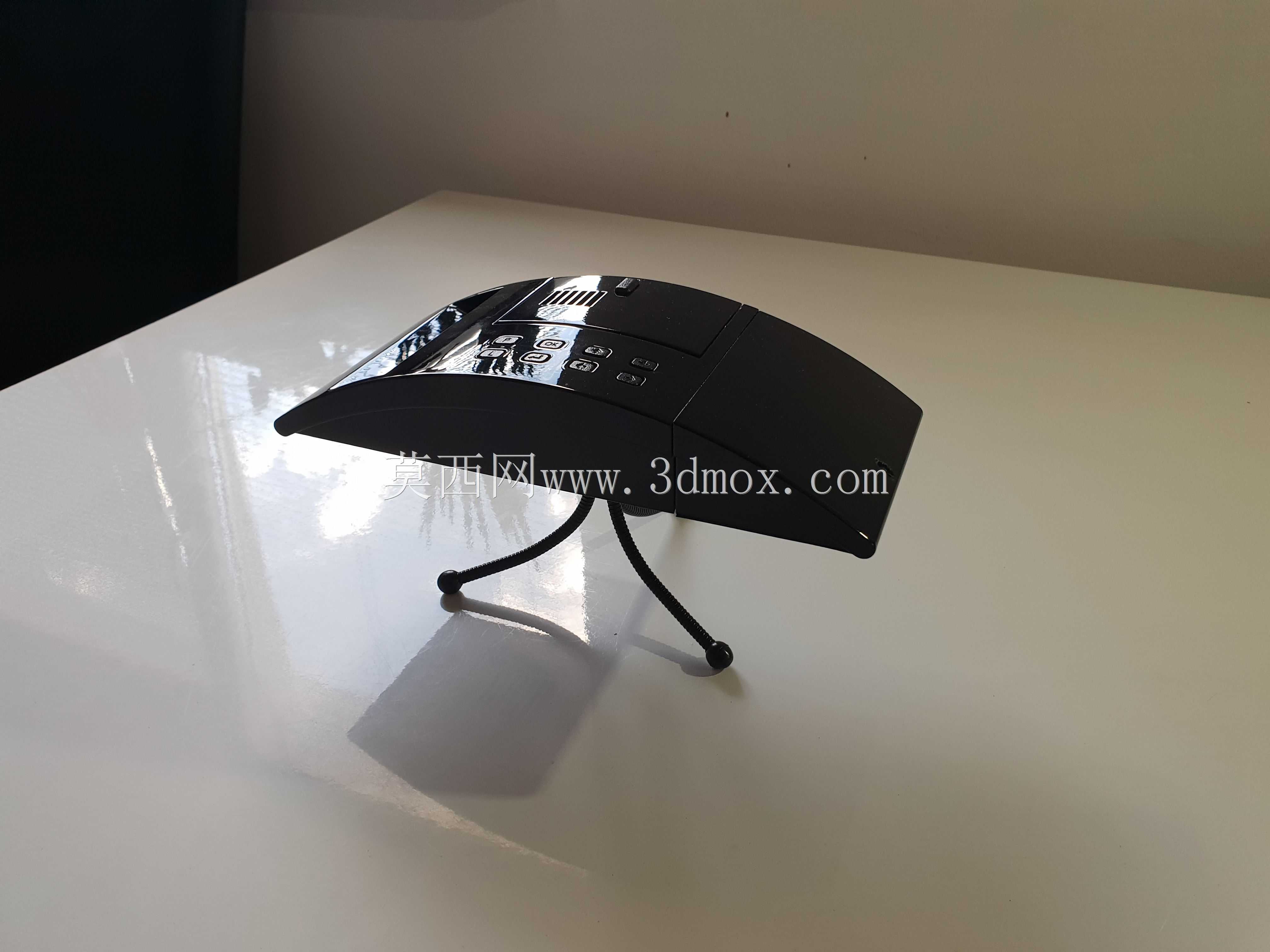

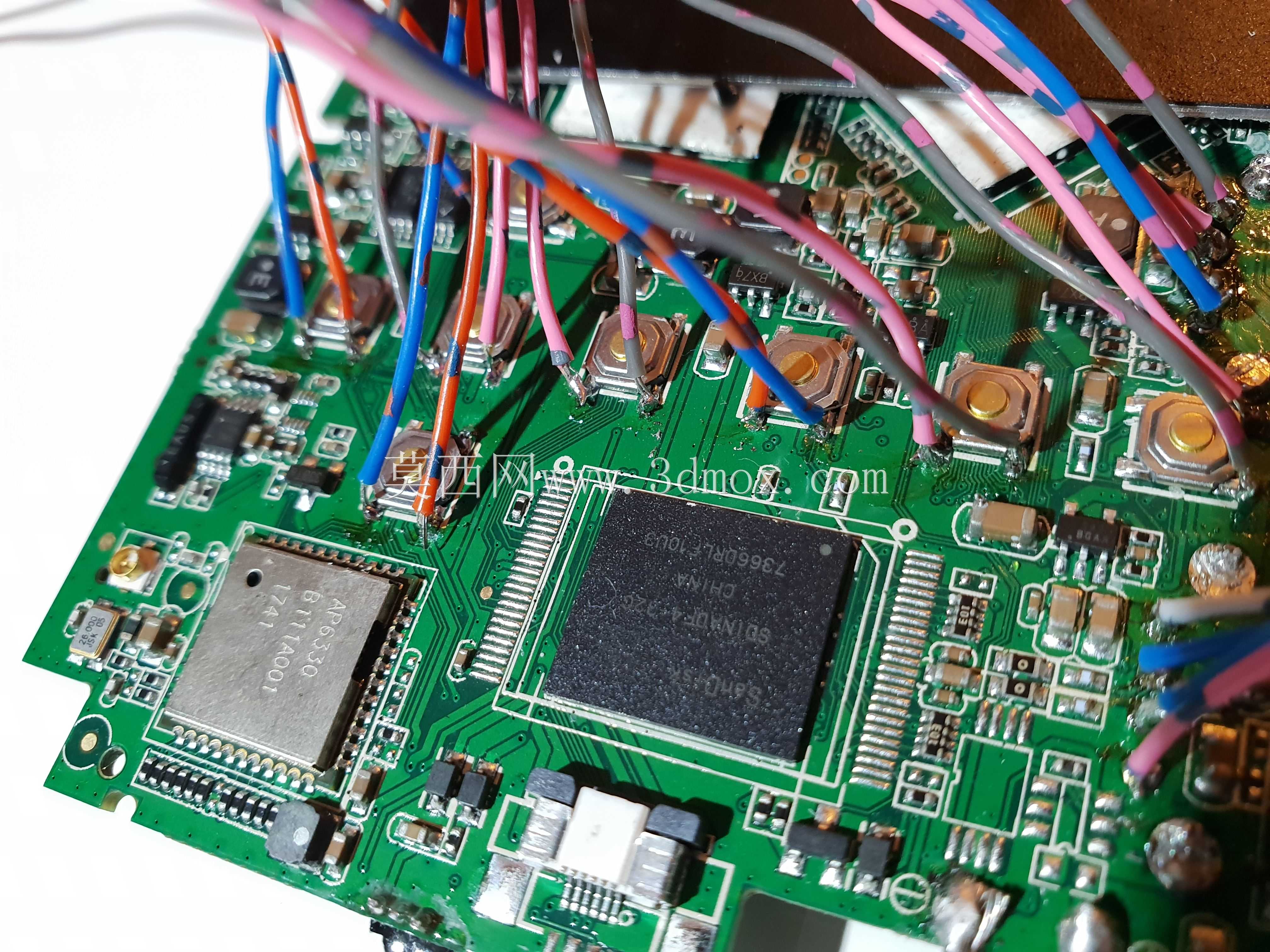

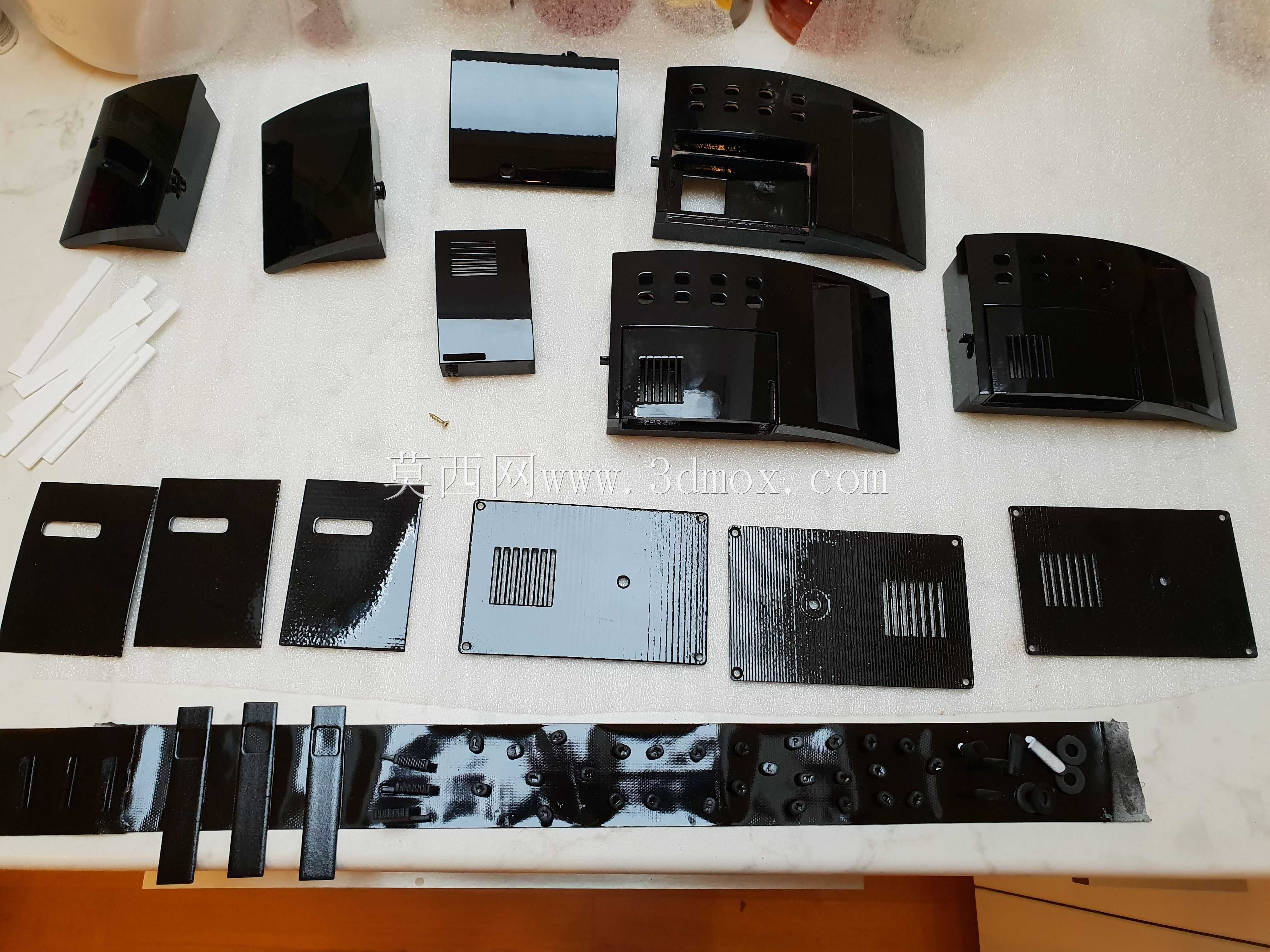

这款便携投影输入设备的结构设计，核心围绕移动办公场景下的轻量化输入需求展开，适配差旅、临时工位、小型会议等缺乏实体输入外设的使用场景，可搭配平板、迷你主机、便携显示屏等设备使用，无需额外占用实体键盘的收纳空间，解决移动场景下触控输入效率偏低的痛点。从功能实现逻辑来看，设备集成了激光投射模组、红外感应捕捉模块、核心处理电路板与内置供电单元，投射端可在平整桌面区域投射出标准布局的输入按键区域，红外捕捉模块可实时识别手指在投射区域的触控动作，将位置信号转化为对应输入指令传输至连接终端，识别响应延迟控制在满足日常文字输入的范围内，可覆盖常规文档录入、快捷指令触发等日常使用需求。外形设计采用楔形流线壳体，上壳做镜面抛光处理搭配实体功能按键区，下壳做防滑磨砂处理保证放置稳定性，整体壳体轮廓贴合桌面放置的倾角需求，投射模组的出光角度经过反复调校，可在距离设备前端15至25厘米的桌面区域投射出尺寸适配成人手指敲击范围的按键区域，无需额外调整设备摆放角度即可获得清晰无畸变的投射画面。结构设计阶段充分考虑各模组的安装边界，激光投射模组固定在壳体前端的倾斜安装位，红外捕捉模块布置在模组两侧避免光路遮挡，内置电池布置在壳体尾部平衡整机重心，防止放置时出现前倾倾倒的问题，壳体内部设置多组定位筋位固定电路板与各功能模组，减少日常移动携带过程中的模组移位风险，壳体接缝处做错位止口设计，避免日常使用中灰尘、泼溅液体进入壳体内部损伤电路。设备侧面预留数据传输与充电接口，接口位置做内凹处理避免外接线材时与桌面产生干涉，顶部功能按键的键程与触发力度经过调校，兼顾盲操作的识别度与按压手感，整机可直接放置在任意平整硬质桌面使用，无需额外固定配件，投射的按键区域亮度可适配日常室内光照环境，避免环境光线过强导致投射画面看不清的问题，同时红外捕捉模块可过滤环境光线中的红外干扰，降低误触发概率，满足日常移动办公的基础输入需求。
