服务器机箱用3.5英寸硬盘安装托架结构

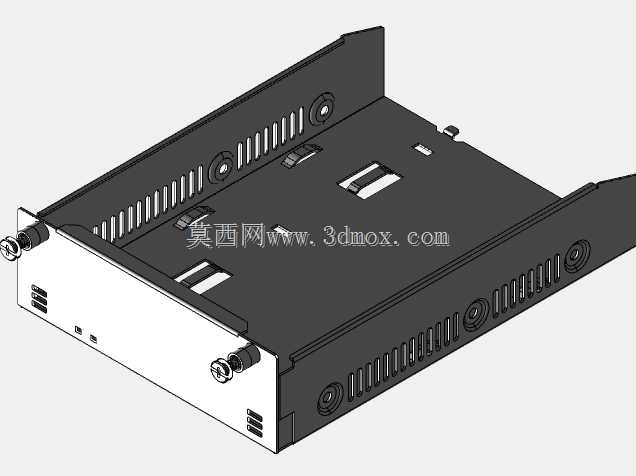

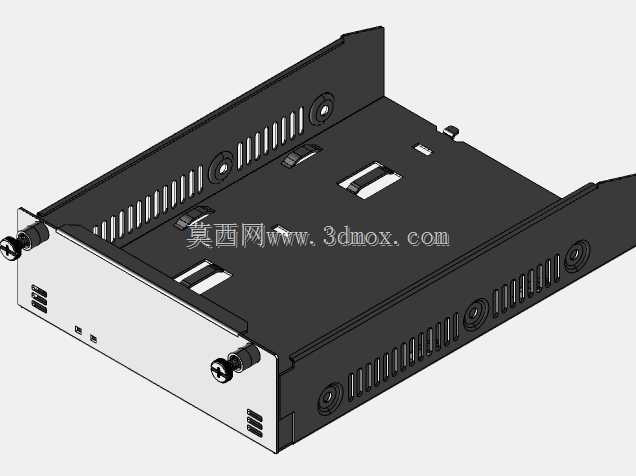

在机架式服务器、工业存储工控机的内部结构设计中，硬盘安装的稳定性与空间利用率直接决定整机存储扩展能力与运行可靠性，这款硬盘安装托架正是针对标准3.5英寸机械硬盘的仓内安装场景设计的承载固定结构。从实际装机的适配逻辑来看，托架整体采用薄钢板冲压折弯成型，主体为U型围合结构，底面预留硬盘螺丝固定位的对应开孔，可兼容标准3.5英寸SATA、SAS硬盘的孔位布局，安装时硬盘可直接平置在托架底面，通过侧边或底面的螺丝完成与托架的刚性连接，避免硬盘运行过程中出现位移、振动松脱的问题。托架两侧的侧板上设计有连续的通风散热槽孔，槽孔沿硬盘长度方向均匀排布，可配合机箱内部的前进后出风道，让气流直接扫过硬盘壳体表面，带走硬盘持续读写产生的热量，避免封闭结构导致的热量堆积，降低硬盘高温宕机的风险。托架前端设计有快装锁止结构，带手拧旋钮的锁止件可在托架推入机箱硬盘仓后，自动卡合在仓体的对应卡槽内，无需额外工具即可完成托架的固定，运维人员更换硬盘时只需旋动旋钮即可抽出托架，大幅提升存储设备的运维效率。从安装边界尺寸来看，托架整体外形严格匹配标准机箱5.25英寸光驱位的内部安装空间，可直接替换原有光驱位实现硬盘扩展，宽度方向与仓体内壁预留0.2mm的滑动间隙，保证抽拉过程顺畅无卡滞，同时不会因间隙过大导致托架晃动。托架的侧板上还预留有定位凸点与导向结构，推入仓体时可沿仓内导轨滑动到位，避免安装偏斜导致的接口对接失败。在结构强度设计上，折弯边角处做了加强压筋处理，薄钢板在轻量化的前提下保证足够的抗形变能力，即使在设备运输过程中受到振动冲击，也不会出现托架变形导致硬盘损坏的情况。前端面板处预留了状态指示灯的透光位，可对应硬盘的运行、故障状态指示，方便运维人员在机箱外部直接判断硬盘工作状态，无需开箱检查。
