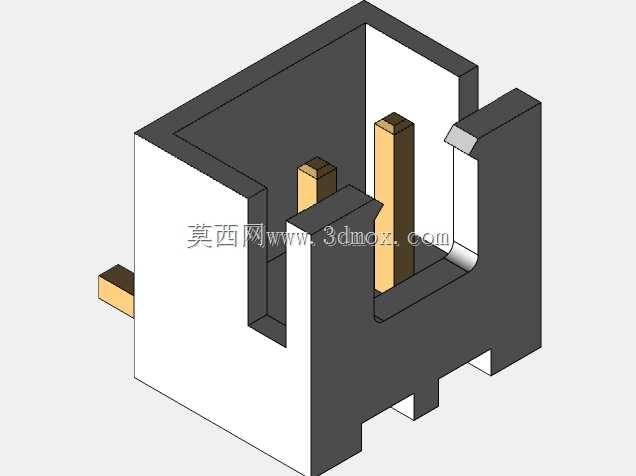

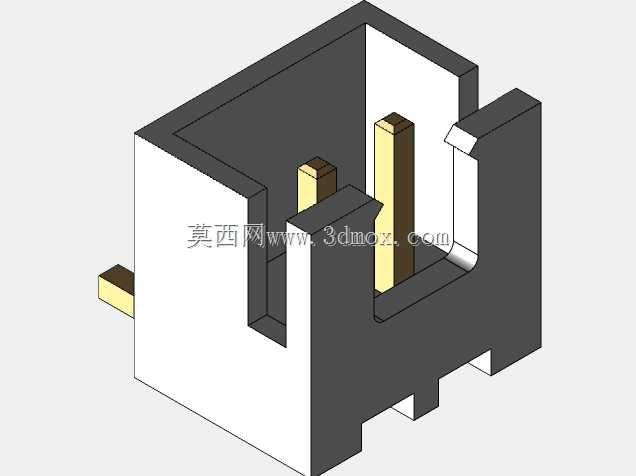

2.5毫米间距弯针JST针座连接器结构

项目分类:3D模型 发布时间:2021-08-28 ID:251666
  • 2.5毫米间距弯针JST针座连接器结构
  • 2.5毫米间距弯针JST针座连接器结构

这款弯针结构的板端接插件,主要应用在消费电子、小型工控控制板、智能家居主控模块的板对线连接场景中,作为PCB板端的信号与小电流传输接口,承担线束与电路板之间的可拆卸连接功能,方便生产组装阶段的线束对接,也便于后期售后维护时的部件拆换,避免直接焊接线束带来的维修不便问题。设计过程中最初参考常规2.54mm间距接插件的结构逻辑,后续根据实际板上空间的适配需求,将针脚间距调整为2.50mm,同时针对常规直针座无法适配侧方出线的安装场景,对插脚做了90度弯折处理,让线束可以从平行于PCB板的方向接入,大幅压缩了板件垂直方向的空间占用,适配薄型化电子设备的内部堆叠要求。结构上做了分体式插脚设计,每根导电插脚都是独立可编辑的独立构件,没有和绝缘基座做一体化合并处理,方便设计人员根据实际板厚、焊盘尺寸调整插脚的弯折长度、焊脚宽度,也可以根据通过电流的大小调整插脚的铜材截面尺寸,不需要重新拆分整体结构就能完成参数修改。绝缘基座采用带定位卡槽的框式结构,外侧设置有防呆凸台,对接时可以避免公头反插损坏插脚,基座底部设置有两个定位柱,安装时可以先卡入PCB板的定位孔中,完成预固定后再进行波峰焊或者回流焊操作,避免焊接过程中基座偏移导致焊盘对位不准。安装边界方面,基座本体的垂直高度适配常规1.6mm板厚的PCB安装需求,弯针的水平伸出长度控制在常规板边接插件的通用尺寸范围内,不会和板上相邻的电容、电阻等表贴元件产生空间干涉,插脚的焊端尺寸匹配常规0.8mm宽的焊盘设计,符合通用PCB设计的焊盘规范,不需要额外定制焊盘封装就能直接导入layout软件使用。实际使用中,这类2pin规格的接插件主要用来传输低压直流信号、小功率供电回路,比如设备内部的按键信号连接线、小型传感器的信号输出线、散热风扇的供电线都可以采用这款接插件做连接,相比直接焊接的方式,可拆卸的结构能让整机组装的工序更灵活,不同模块可以先独立生产测试,最后总装阶段再通过接插件对接,降低整机组装的复杂度,也能减少组装过程中因线束拉扯导致的焊盘脱落问题。
