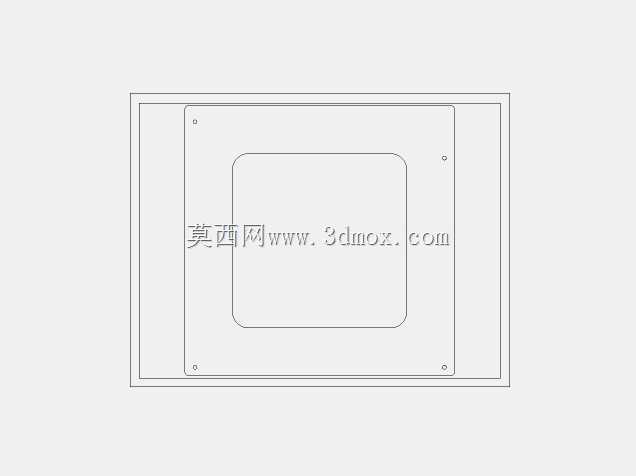

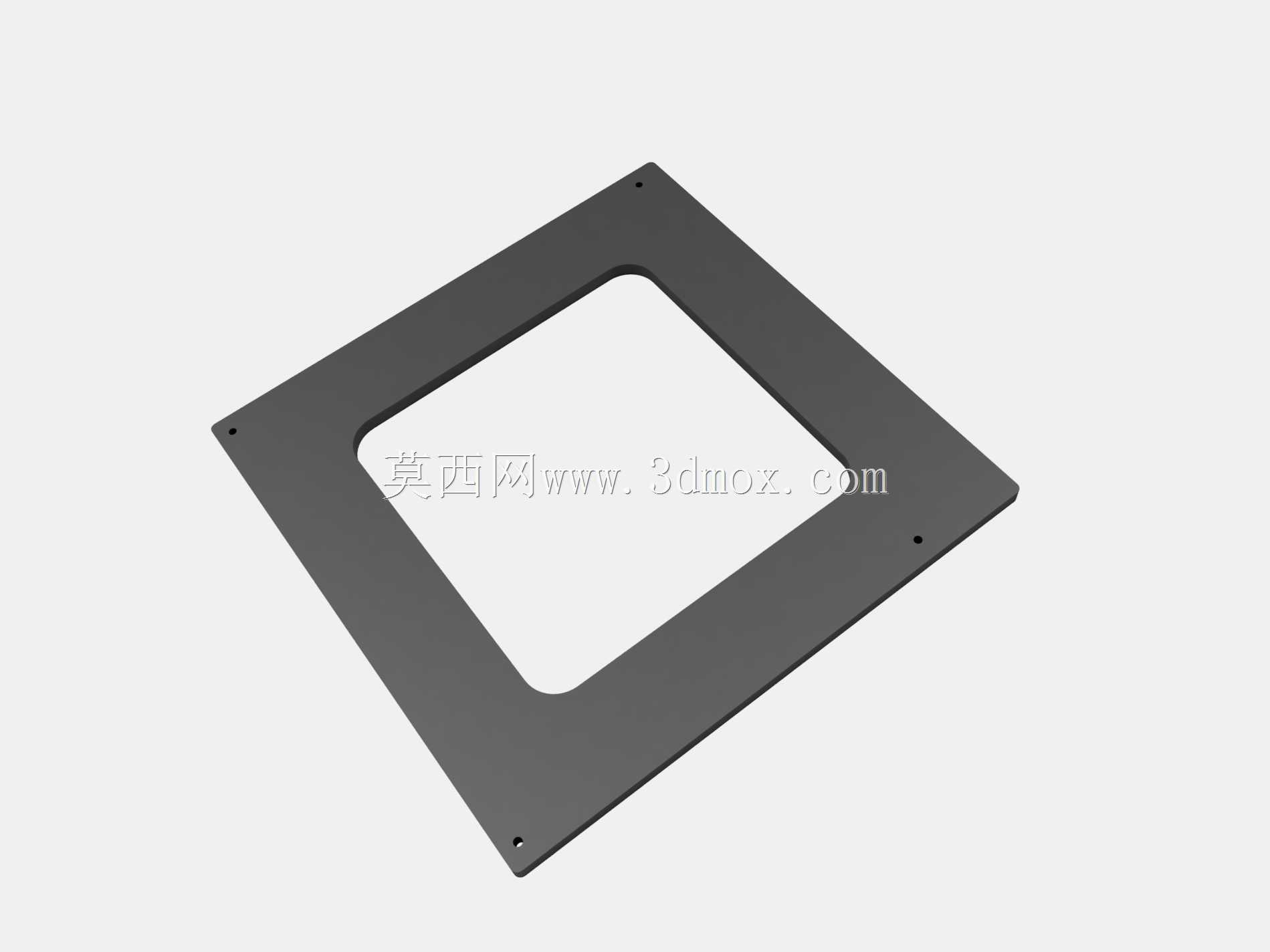

迷你ITX主板安装托盘结构布局设计

在小型化PC装机、紧凑型工业控制机箱、嵌入式计算单元部署场景中，ITX主板的安装固定结构直接决定整机装配效率、硬件兼容性与长期运行稳定性，这款托盘结构正是针对迷你ITX板型的安装需求完成的布局设计。从实际装机的工程逻辑出发，设计时首先锚定标准ITX主板的安装孔位基准，严格遵循M3规格安装螺柱的位置公差要求，四个角位的固定孔位完全匹配公版迷你ITX主板的安装孔距，避免出现孔位偏移导致的主板翘曲、应力集中问题，从根源上减少主板PCB受外力损伤的风险。托盘的外形边界做了适配紧凑型机箱的收边处理，整体轮廓在完全承托主板的基础上，预留出主板边缘电容、接口、走线的避让空间，不会出现托盘边缘挤压主板侧边元器件的情况，同时托盘的下沉深度经过反复校核，既可以让主板平稳嵌入定位，又不会遮挡主板背面的焊点与贴片元件，避免出现短路隐患。考虑到不同装机场景的散热需求，托盘中部对应主板核心发热区域做了大面积的镂空设计，既能够减少金属托盘对主板背面散热的阻挡，辅助空气流通带走主板供电、存储芯片的工作热量，也为用户后续加装背面散热片、定制导热垫预留了足够的操作空间。在安装边界的处理上，托盘外侧的固定点位完全适配标准ITX机箱的主板安装位尺寸，不需要额外修改机箱结构即可直接替换原有安装支架，同时托盘边缘做了光滑的折边处理，没有尖锐毛刺，装机操作时不会划伤线材或者操作人员的手部。从结构强度角度考量，托盘的板材厚度选择兼顾了轻量化与结构刚性，日常拆装、硬件更换过程中不会出现形变，长期使用也不会因为主板自重、硬件插拔的外力出现固定位松动的问题。对于定制化装机场景，这款托盘的布局也预留了一定的扩展调整空间，用户可以根据自身的硬件配置，在托盘空余区域加装小型固定座，用来理线、固定迷你SSD或者定制供电模块，适配不同的个性化装机需求。整个布局设计没有冗余的结构，所有的轮廓、孔位、避让区都围绕ITX主板的实际安装需求展开，既满足标准配件的通用安装要求，也兼顾了小型化装机场景下的空间利用率提升，不管是量产紧凑型机箱的配套结构，还是个人定制装机的自制配件，都能直接参考这套布局完成加工制作，大幅减少前期孔位测量、公差校核的重复工作量。
