笔记本内置USB摄像头模组结构设计

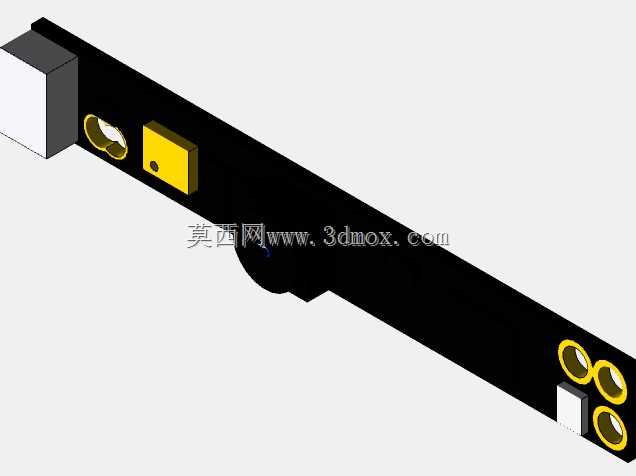

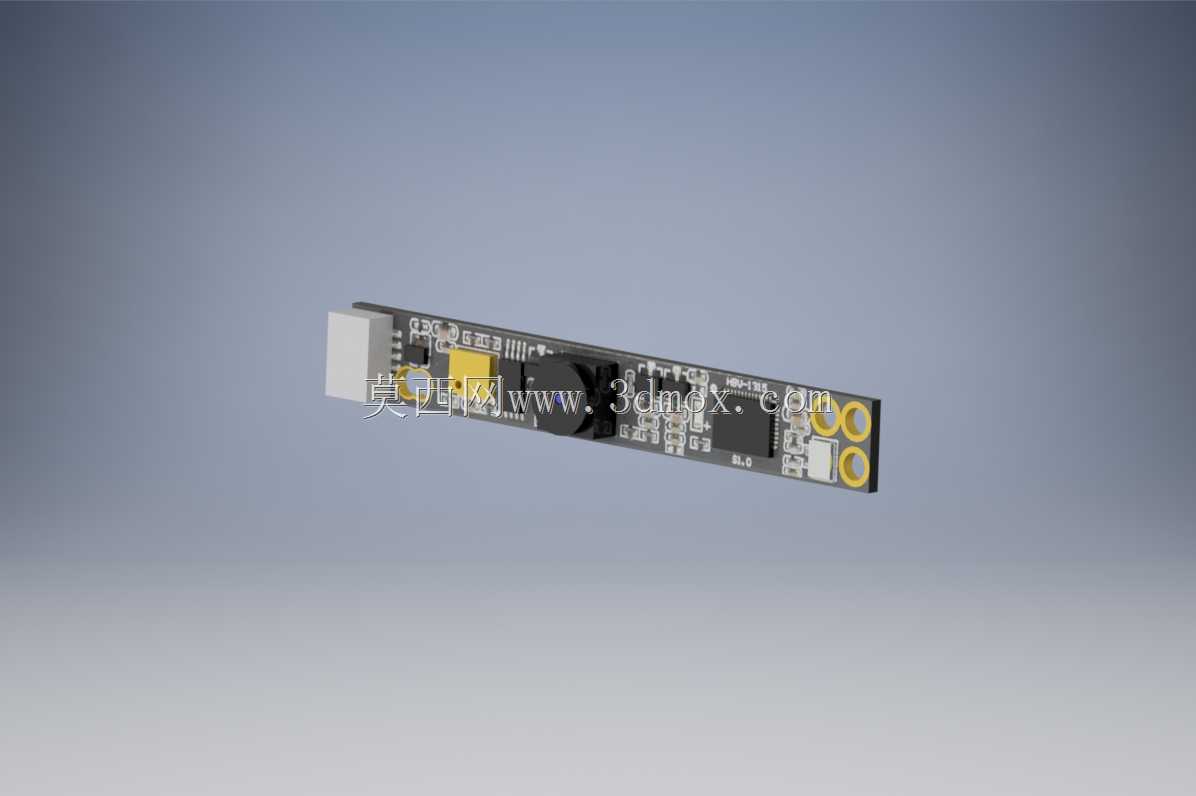

这款长条形态的内置影像采集模组，主要适配常规轻薄本、商用办公本的屏幕上边框内嵌安装场景，也可拓展用于一体机、工业触控终端、自助服务设备的前置影像采集位，日常承担视频通话、面部识别解锁、会议影像采集、简易扫码识别等实际功能。从结构设计逻辑来看，整体采用窄长条形PCB作为承载基底，所有元器件均采用单面贴装布局，完全贴合笔记本屏幕边框的狭窄安装空间限制，板端预留FPC排线接插位，可直接与主板USB引脚直连，无需额外转接板件，能大幅减少整机内部的走线占用空间。模组集成影像传感芯片、信号处理电路、麦克风拾音单元，板端预留的两个圆形固定孔位完全匹配笔记本屏幕边框的常规螺柱安装间距，安装时仅需两颗微型螺丝即可完成固定，定位精度可保证镜头光轴与屏幕平面保持垂直，避免拍摄画面出现梯形畸变。设计过程中充分考虑了笔记本组装的公差适配问题，镜头周边预留0.2mm的装配间隙，可抵消屏幕边框注塑件的成型公差，避免组装过程中镜头被边框结构挤压导致对焦偏移。板载元器件的排布严格遵循信号完整性要求，高频信号走线做了等长处理，拾音单元远离板上电源模块，可减少电源纹波对音频采集的干扰，模组整体厚度控制在3mm以内，完全适配当前主流轻薄本的屏幕边框厚度要求，不会出现顶起屏幕B壳的装配问题。实际选型应用时，可直接将该模组结构嵌入对应设备的前置安装位，接插件采用防呆设计，反向状态下无法插入，可避免产线组装时出现接反烧毁的问题，模组边缘做了圆角处理，不会在组装过程中刮伤屏幕排线或其他内部线材。
