TP-Link五口百兆桌面式网络交换机外观结构

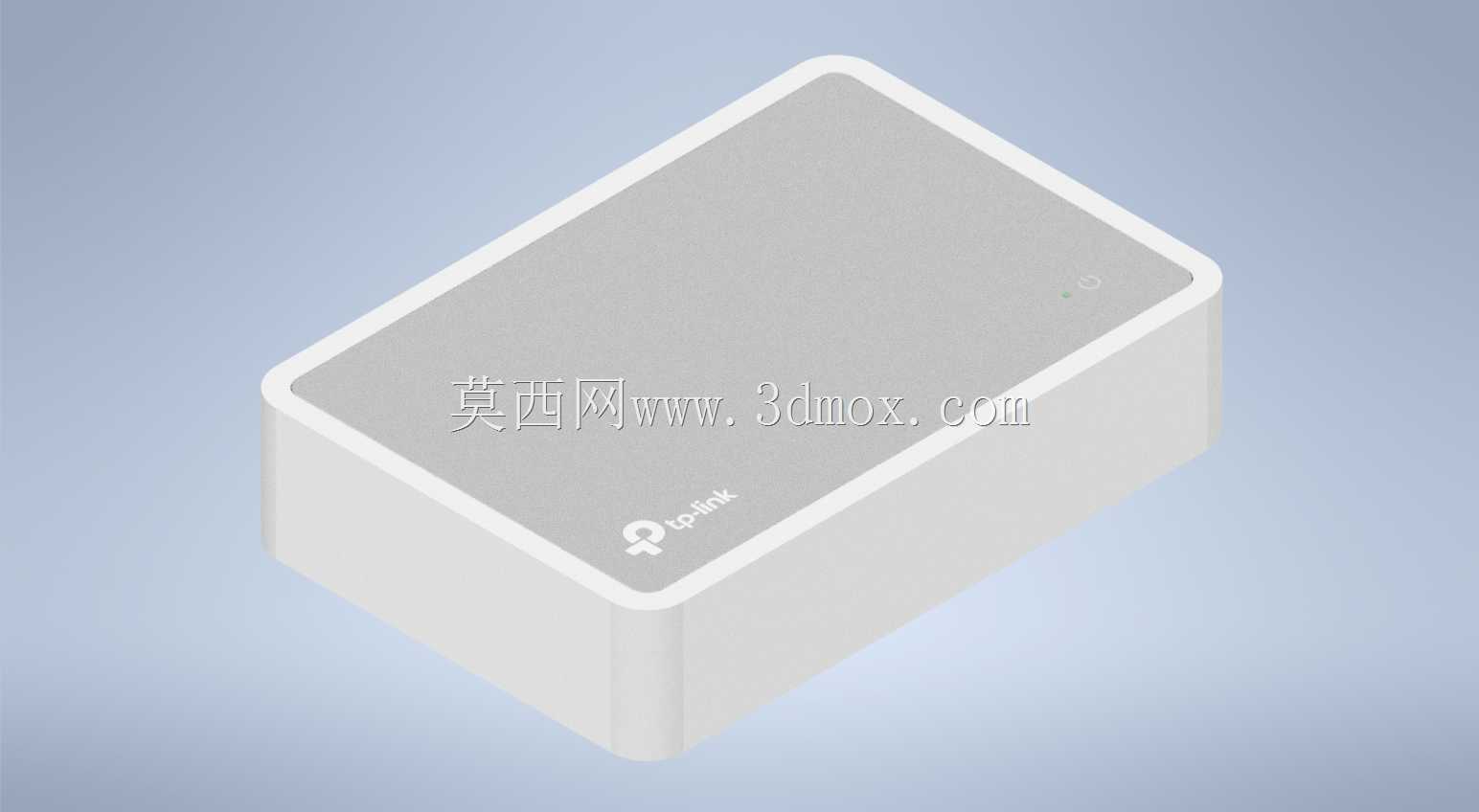

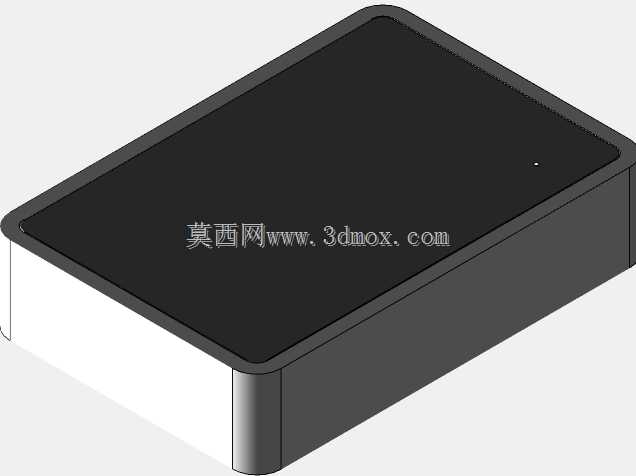

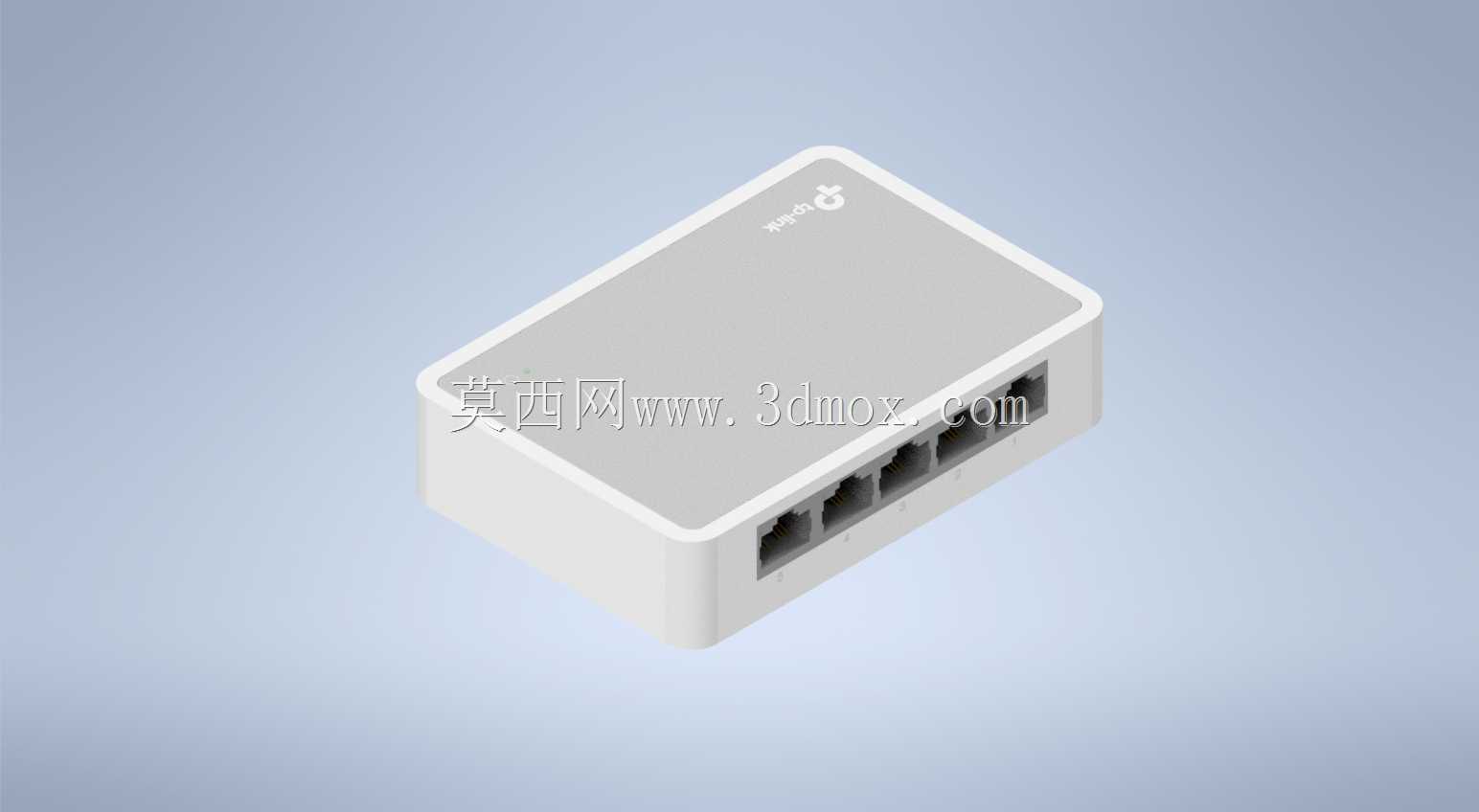

这款桌面式网络交换设备主要面向小型办公场景、家庭组网、弱电箱扩展以及临时工位网络拓展场景使用，能够为终端设备提供百兆速率的有线以太网接入能力，无需复杂配置，接入电源后插上网线即可完成链路扩展，解决单网口点位下多设备有线接入的需求。从结构设计来看，整机采用方正圆角的塑壳外壳设计，外壳表面做细磨砂纹理处理，既能够避免日常使用中残留指纹划痕，也能在堆叠放置时减少表面剐蹭，边角做了大弧度R角过渡，没有尖锐棱角，在桌面摆放时不会磕碰周边线缆或是操作人员肢体，适配桌面、弱电箱层板、设备柜侧装等多种摆放场景。设备的接口全部排布在机身单侧，五个RJ45网口平行排列，网口旁预留了状态指示灯的透光位，能够直观显示每个端口的链路连接状态与数据传输状态，接口排布间距经过合理设计，即使插满五类、六类水晶头也不会出现相邻接口插头干涉的情况，无需使用窄头水晶头就能完成全端口接线。机身的散热结构采用壳体缝隙自然对流设计，没有设置外露的散热风扇，运行过程中无机械噪音，适合对环境噪音有要求的办公桌面、家庭书房等场景使用，壳体的拼接缝隙隐藏在侧边棱线位置，既保证了外壳的装配精度，也避免灰尘从拼接缝隙大量进入设备内部。安装边界方面，整机厚度较薄，平放时占用桌面面积极小，底部预留了防滑胶垫的安装位，摆放时能够增大与接触面的摩擦力，避免插接线缆时设备被拖拽移位，机身重量较轻，也可以配合双面胶或者扎带固定在墙面、桌板下方等非平面位置，不会因为自重出现脱落。在建模还原过程中，重点还原了外壳的曲面过渡细节、网口的内部结构尺寸、指示灯的位置与壳体表面的品牌标识区域，壳体的壁厚、卡扣配合位置都按照实际消费级网络设备的常规设计参数做了还原，能够用于网络场景搭建的可视化展示、弱电布置方案的效果演示，也可以作为数码产品外观结构设计的参考案例，帮助设计人员把握小型桌面网络设备的尺寸比例、接口排布逻辑与外观处理工艺的搭配思路。
