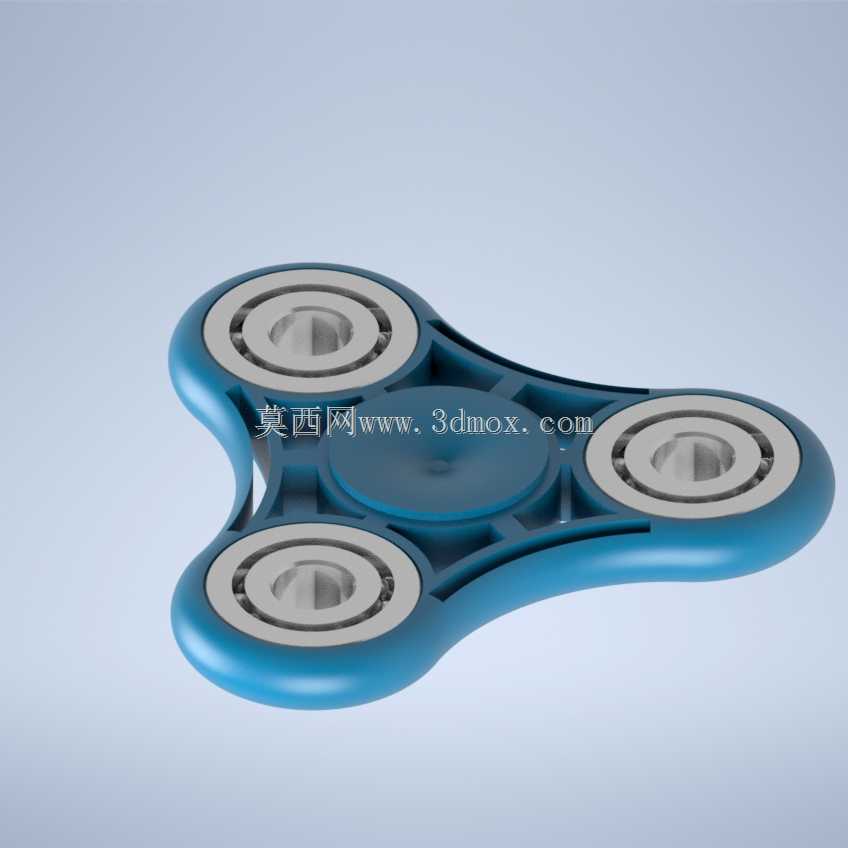

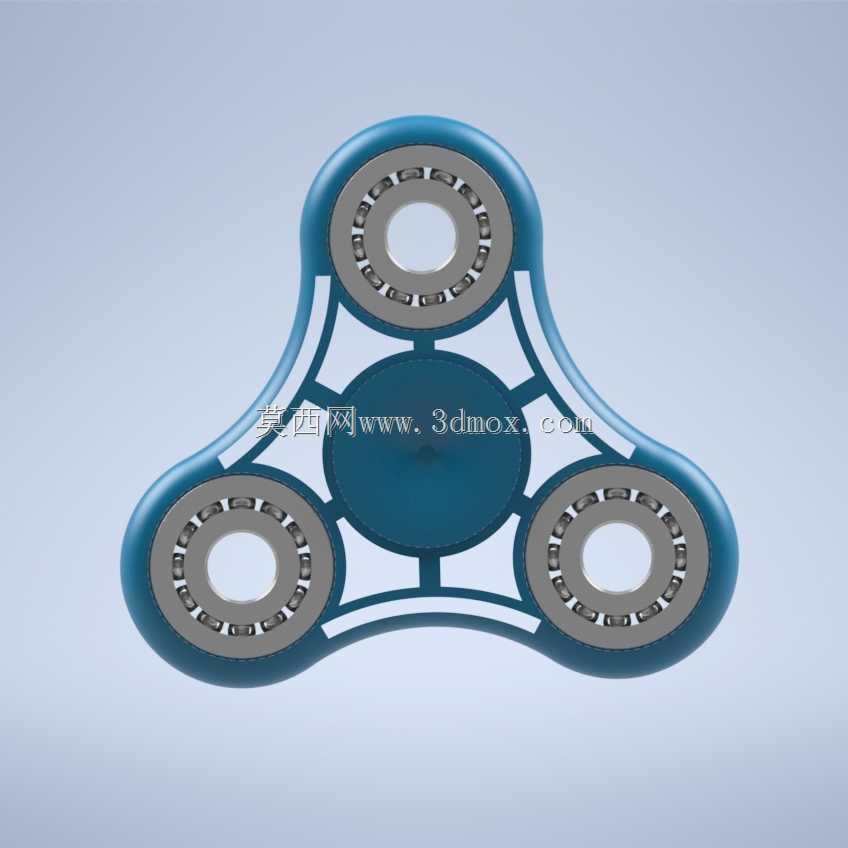

  这款三叶式指尖把玩件的结构重点不在复杂传动,而在于小尺寸旋转体的动平衡、握持边界和标准轴承嵌入关系。整体采用三臂均布布局,中心位置设置主承载轴承,三个外端分别布置配重轴承,形成以中心轴线为旋转基准的对称质量分布。三臂在平面上按约120°间隔展开,旋转时外缘质量沿圆周连续扫动,能够在手指捏持中心区域时获得较稳定的转动状态。

  从实际使用场景看,这类小件多用于桌面间隙、工位等待、通勤或长时间专注场景中的手部动作释放。它不承担设备上的载荷传递任务,却对握持手感、转动顺滑度和边缘安全性有明确要求。中心轴承内圈需要与手指捏持部位形成稳定接触,外圈则与主体框架配合;外端轴承既作为可视的机械元素,也承担外缘配重作用。三个外圈质量离旋转中心较远,在相同角速度下可提供更明显的转动惯量,使启动后的旋转维持时间更长。

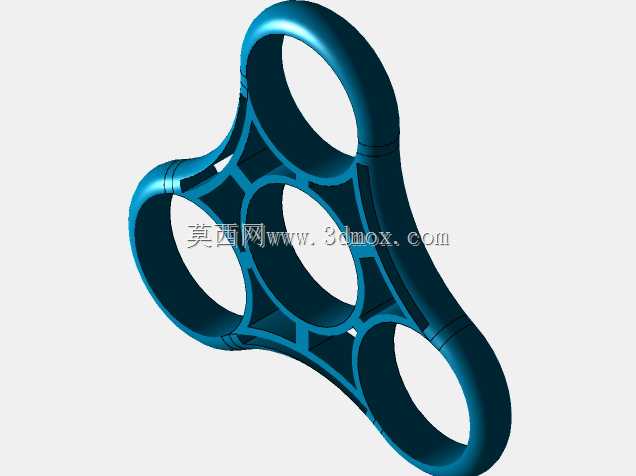

  结构建模时,主体框架可理解为一个三向延伸的薄壁承载体。中部围绕中心轴承设置环形安装座,安装座内径与轴承外径形成压配或小间隙过渡配合;三臂从中心环向外平滑扩展开,并在末端形成同样的环形轴承座。臂身不宜做成等宽直板,因为末端轴承座需要容纳完整轴承,靠近中心处则要保证材料连续传递。模型中臂体上下面采用弧面过渡,外侧轮廓做圆润包边,既减少握持时的棱角刺激,也避免高速旋转时外缘磕碰产生突兀触感。

  尺寸边界方面,三叶展开后的外接圆应控制在单手握持和双指捏持都舒适的范围内。过小会导致配重半径不足,转动惯量偏弱;过大则不适合指尖夹持,旋转时也更容易碰到桌面或相邻手指。主体厚度需要兼顾轴承厚度与手指接触面,中心区域不能过薄,否则轴承压入后轴向定位不足;外端环座也应保留足够壁厚,防止轴承外圈受力后开裂。三个轴承孔的同轴度并非彼此要求同轴,而是要求各自孔轴线与中心旋转轴线平行,并且孔位在圆周方向均布,否则旋转时会产生明显偏摆。

  设计思路上,三叶方案相比两叶方案具有更连续的外轮廓和更均衡的质量分布。两叶结构在转动经过手指附近时质量分布变化较明显,三叶结构则能让三个配重点交替经过,视觉节奏更均匀。框架中部可设置下沉式圆台,使中心轴承嵌入后不突出过多;外端轴承同样可采用沉孔或台阶限位,让轴承端面与主体表面接近齐平。这样处理后,手指接触中心帽或内圈时,外缘轴承不会干涉捏持动作,摆件平放桌面时也能保持较稳定的姿态。

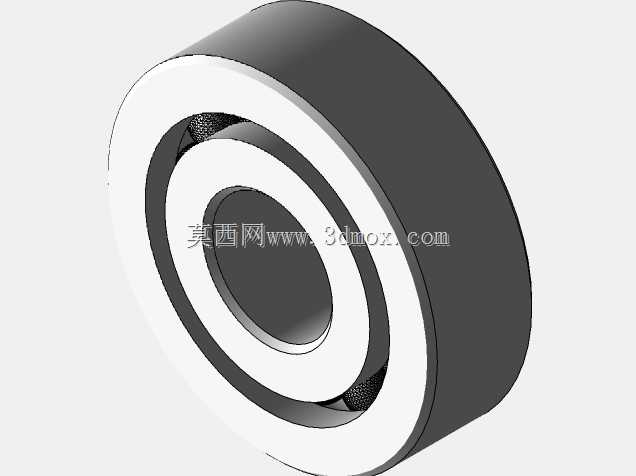

  材料与加工角度看,主体若采用塑料件,可通过注塑获得顺滑曲面和轻量化骨架;若采用金属切削,则需重点控制三端孔位位置度和去毛刺质量。轴承属于标准外购件,建模时应保留真实外圈、内圈、滚动体和保持架的比例关系,便于检查装配干涉。中心轴承与外端轴承的选型不必完全相同,但外径、厚度和孔座尺寸需要在造型初期确定,因为三臂宽度、末端圆环和整体外接尺寸都由轴承边界反推。

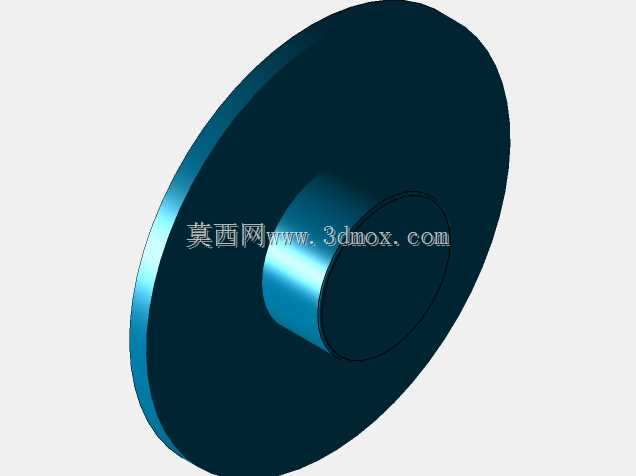

  装配关系上,轴承外圈进入主体孔座后依靠径向约束定位,轴向可通过台阶面或附加压盖限制窜动。中心内圈若配合手指按压,可在两侧设置小帽盖,帽盖直径略大于内圈孔径,使捏持时压力分布更舒适。外端轴承主要作为配重和视觉部件,滚动体是否自由转动不影响主体功能,但保留其真实结构有助于呈现机械感。需要注意的是,外端轴承不应突出到破坏外轮廓连续性,否则旋转触碰手部时会产生刮擦点。

  从工程建模细节检查,三臂与环形座交汇处应避免尖锐截面突变,可采用圆角和加强过渡降低应力集中。虽然该件工作载荷很小,但轴承压入、跌落和手指反复夹持都会在孔座周围产生局部应力。臂身底部可做浅槽或镂空,以调整质量分布并增强造型层次,但镂空不能切到轴承座承载壁,也不能让外轮廓形成薄锐边。整体曲面应围绕旋转中心保持对称,三个末端孔的中心距、孔径和台阶深度一致,才能保证实物转动时不出现明显抖动。

  该结构适合作为小型减压产品、机械结构练习件、轴承配合演示件以及五轴或三轴加工教学案例。建模过程中既能练习旋转对称布局、标准件装配、曲面过渡和薄壁孔座设计,也能直观理解转动惯量、质心位置与动平衡之间的关系。对于结构设计人员来说,它的价值不在于大型设备承载,而在于把小尺寸人机接触、标准轴承嵌入和旋转体均衡设计这些细节集中在一个紧凑零件中表达出来。
