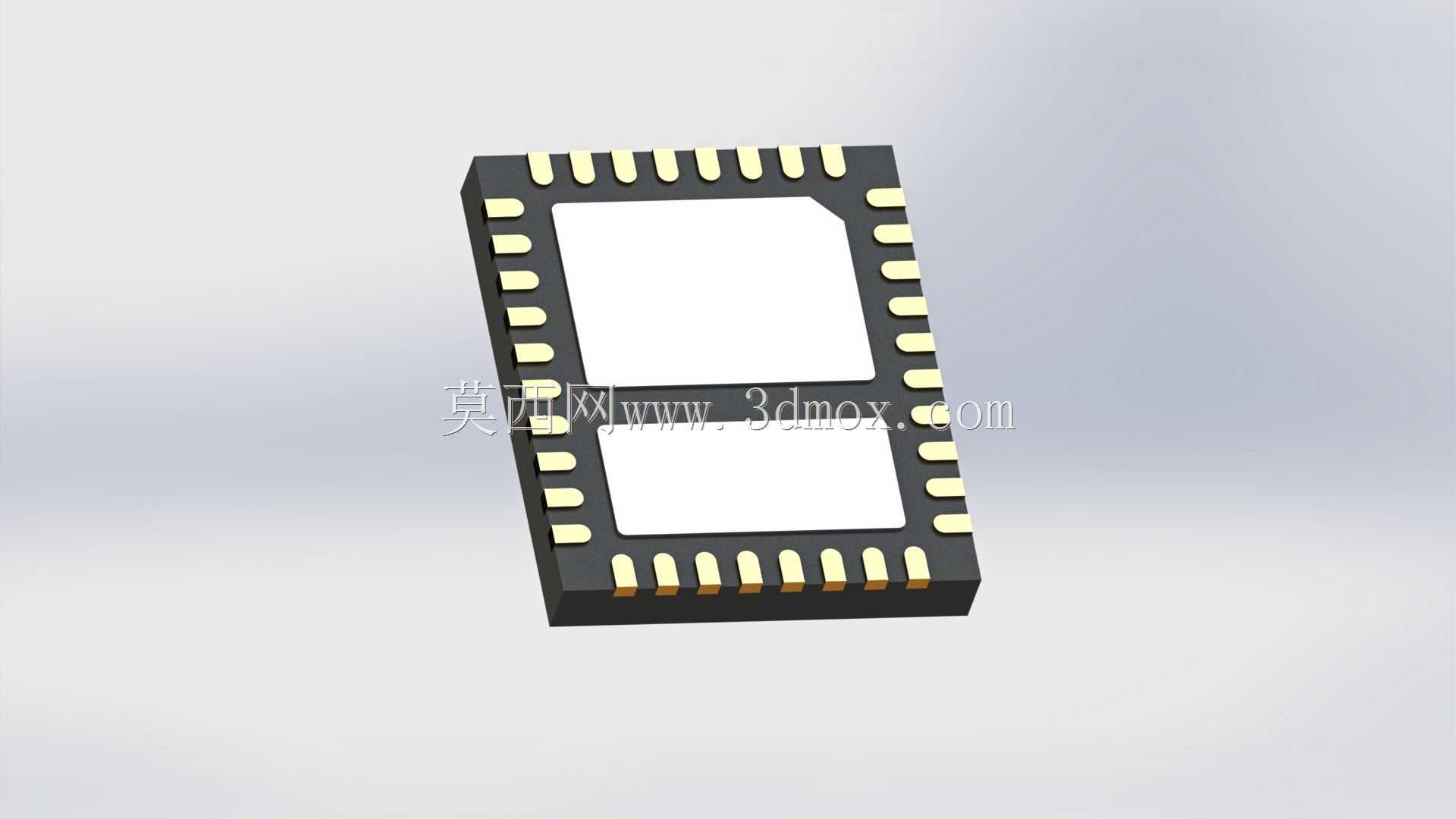

36引脚塑封QFN电子封装元器件结构

这款36引脚塑封QFN器件，是当前高密度电子组装领域应用极广的表面贴装封装形式，在消费电子、工业控制板卡、便携通讯设备的主板设计中随处可见，相比传统的SOP、QFP封装，它没有向外延伸的鸥翼形引脚，所有焊端都分布在封装本体的侧下方，能极大压缩PCB板上的占用面积，适配当前电子产品轻薄化的设计趋势。从实际电路组装的工况来看，这类封装的器件贴装时对回流焊温度曲线的敏感度较高，因为引脚全部位于封装底部边缘，焊盘的钢网开口厚度、开口尺寸直接影响焊接良率，设计PCB封装时需要严格对应引脚的中心间距，预留足够的阻焊桥间隙，避免相邻引脚在回流过程中出现连锡短路。做三维建模的时候，首先要确认引脚的排布逻辑，36个引脚分四侧均匀分布，每侧9个焊端，引脚采用镀金工艺处理，和塑封本体的结合处做了内凹的锁合结构，避免温度循环过程中引脚与塑封层出现分层脱落。封装本体采用黑色环氧塑封料压制成型，上下表面的平整区域是丝印标识的预留位，建模时要注意本体边缘的脱模斜度，虽然斜度很小，但在做整机装配干涉检查时，这个细微的尺寸偏差会影响器件与周边屏蔽罩、结构件的间隙校核。安装边界方面，这类QFN器件的底部通常带有裸露的散热焊盘，建模时不能遗漏这个结构，这个散热焊盘在实际贴装时需要通过过孔连接PCB内层的地平面，直接决定器件工作时的散热效率，很多新手建模时容易忽略这个底部焊盘的高度差，导致导出的PCB封装在做3D装配检查时出现器件浮高的误判。从结构设计的角度看，塑封本体的内部引线框架采用铜合金材质，外部露出的引脚部分做了半蚀刻处理，既保证了焊接时的共面度，又能让塑封料充分包裹引线框架的内部连接段，提升封装的机械可靠性，在跌落、振动工况下不容易出现引脚断裂的问题。做板卡结构布局时，这类器件的周边要预留至少0.5mm的工艺间隙，方便贴片机吸嘴取料，同时要避免在器件正下方布置过高的贴片元件，防止回流焊时元件顶到器件本体导致焊接虚焊。
