涡旋式制冷压缩机逆向结构设计

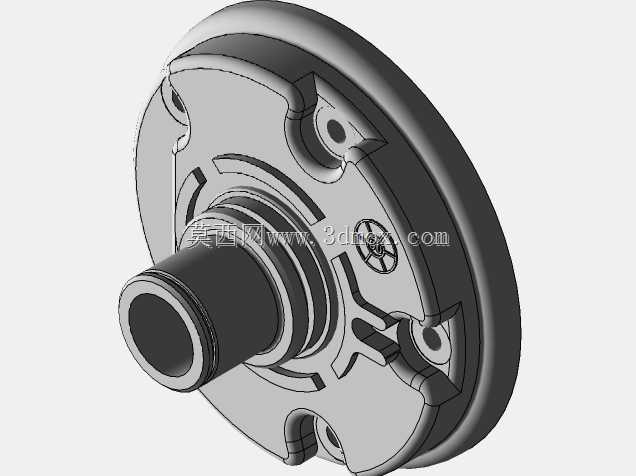

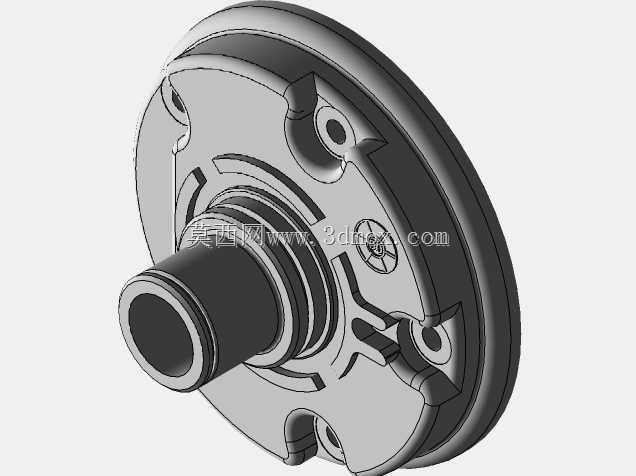

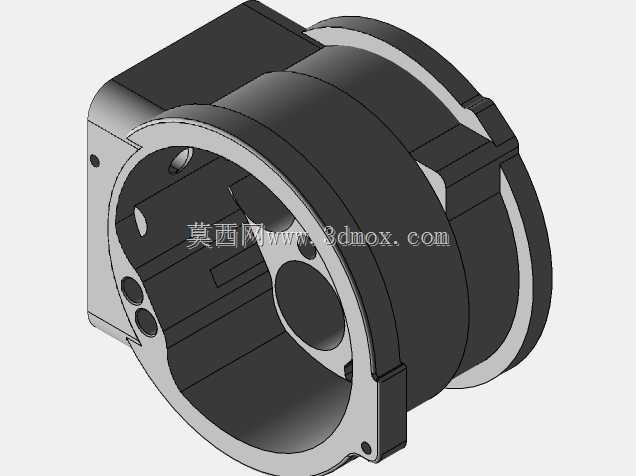

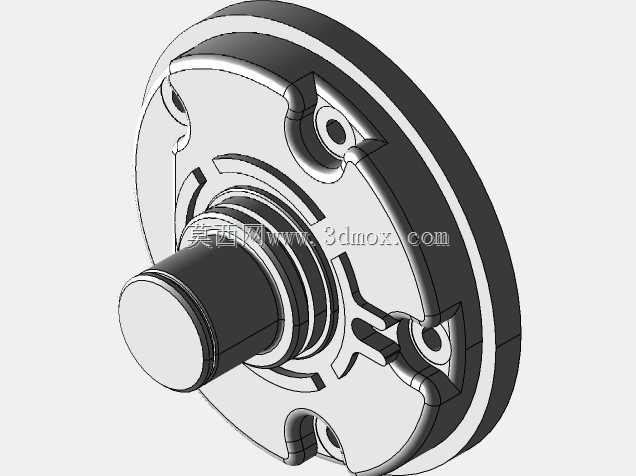

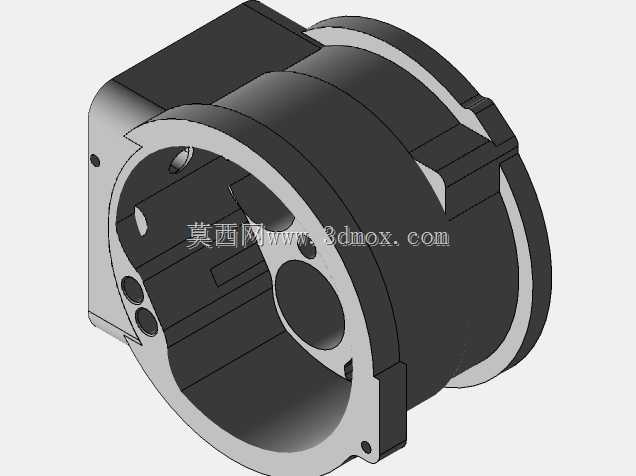

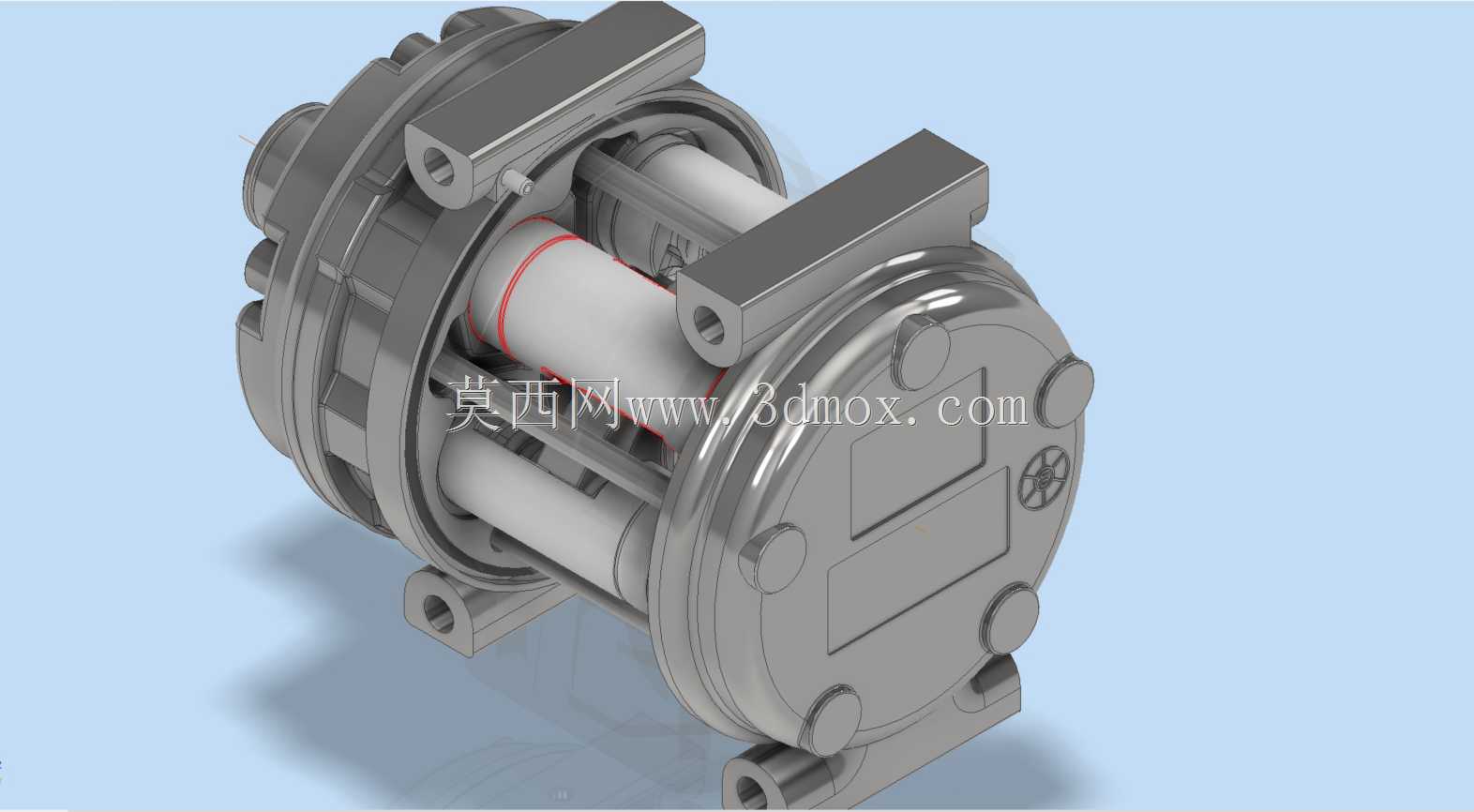

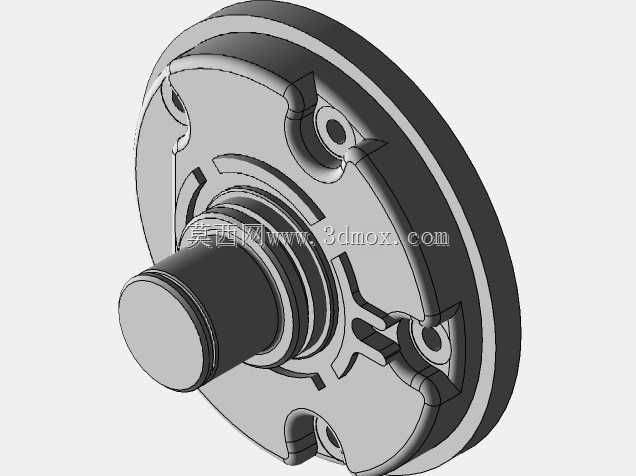

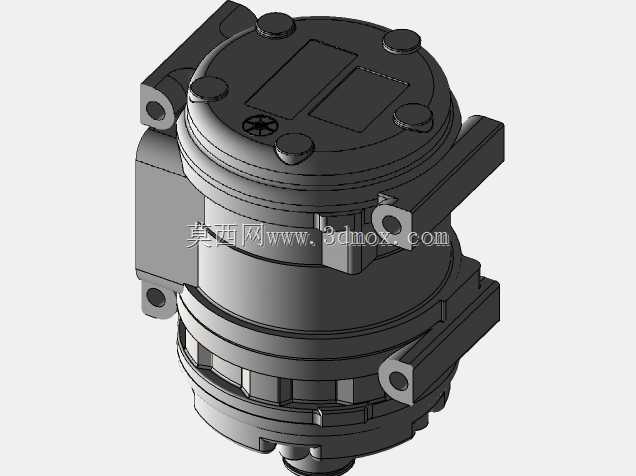

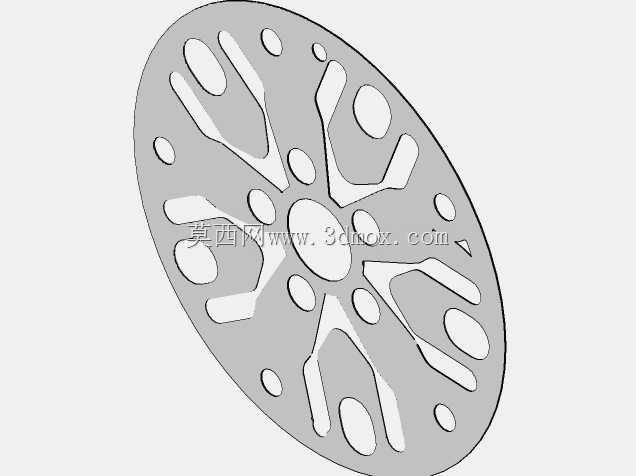

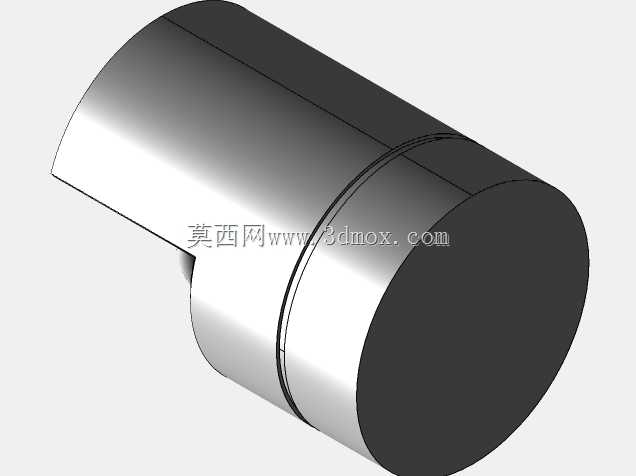

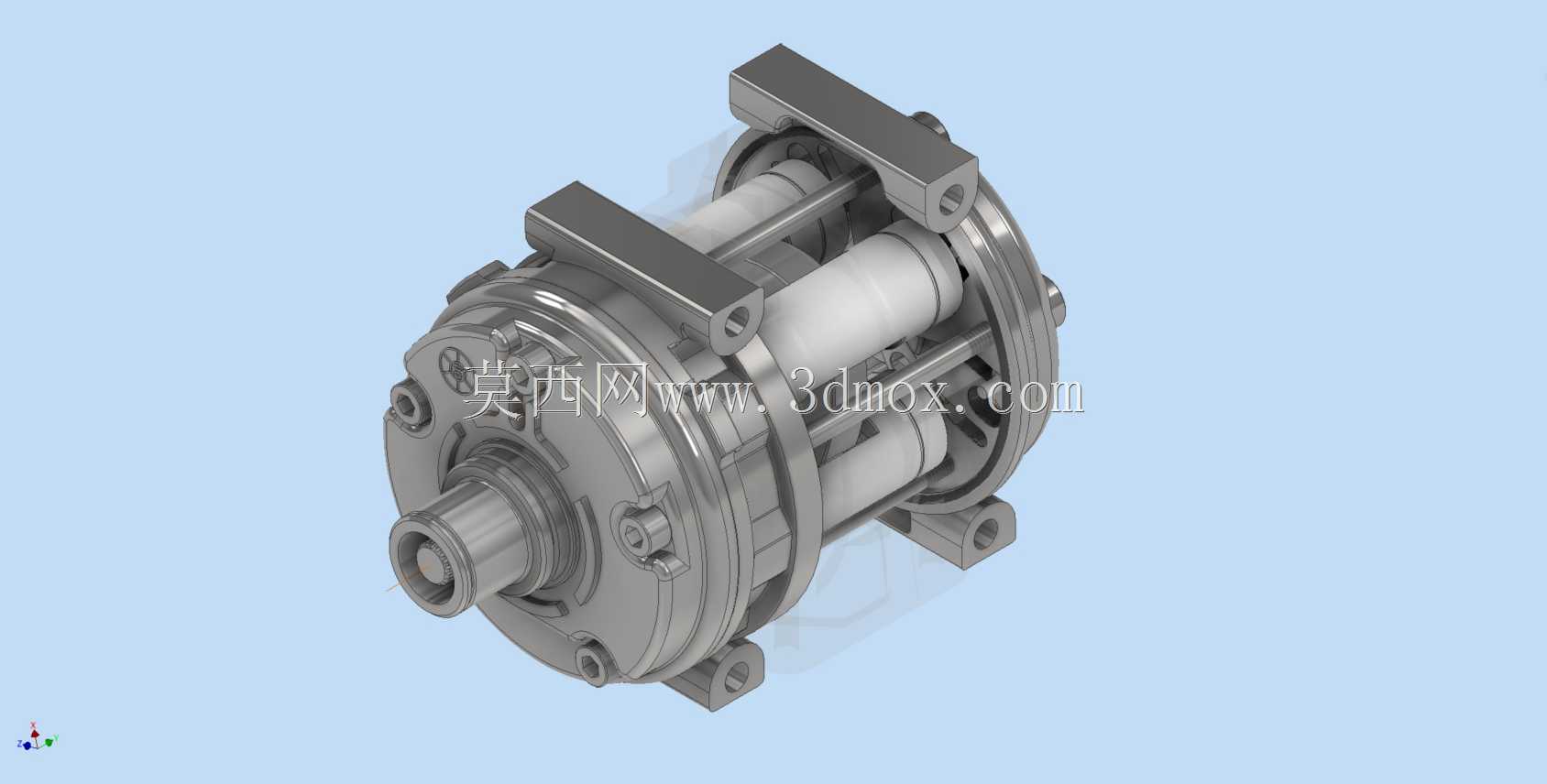

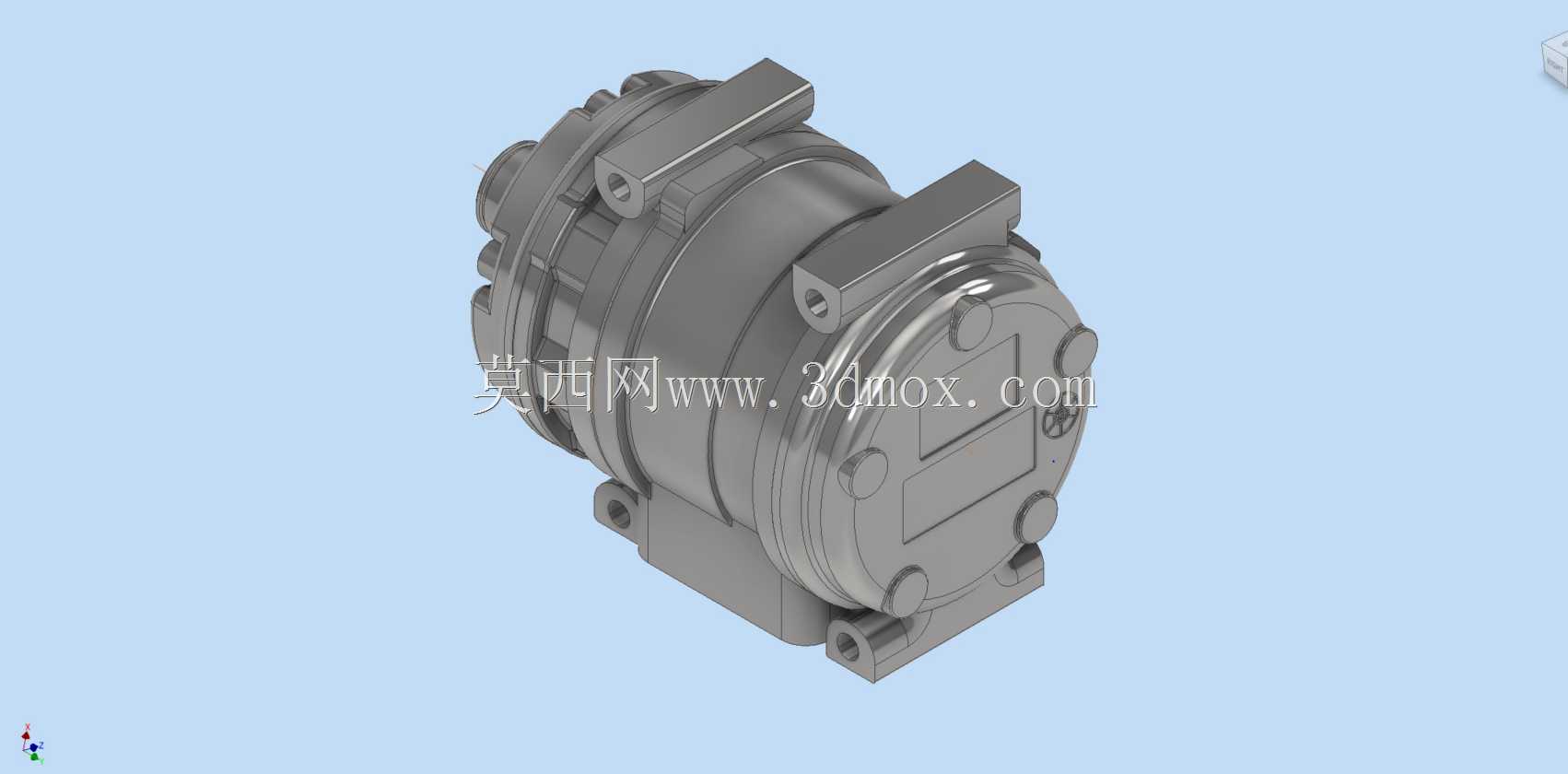

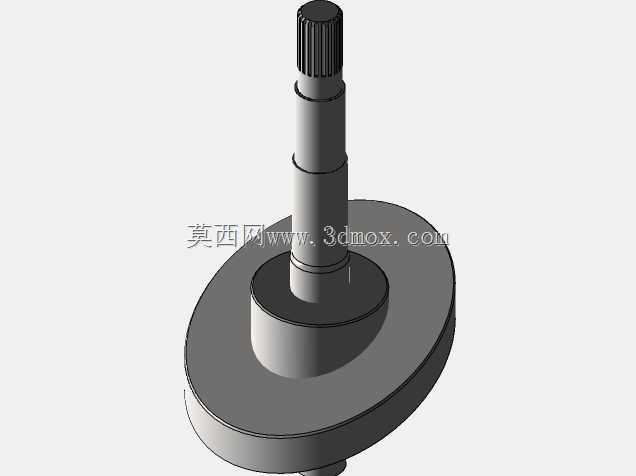

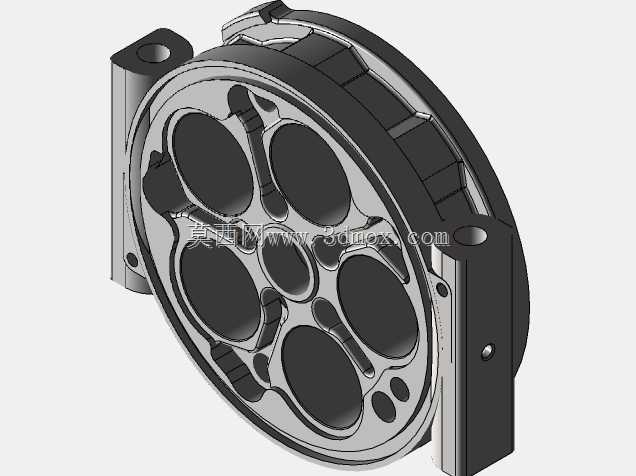

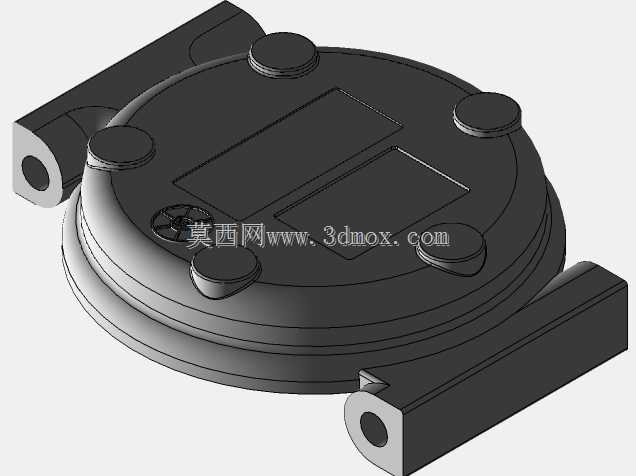

这款涡旋式压缩机的逆向建模工作，核心是还原实物的装配逻辑与安装适配性，在商用制冷、车载空调、小型工业冷却回路里，这类机型的应用占比逐年提升，相比传统活塞式压缩机，它的运转振动更小、容积效率更高，很适合对噪音控制有要求的密闭安装场景。做逆向测绘的时候最先要卡准的是安装脚的孔位坐标，三个带衬套的安装凸台的中心距、安装面平面度公差，直接决定了成品能不能直接替换现有设备上的旧机型，不用额外改动安装支架，这也是逆向工程最核心的价值——跳过全新开发的试错周期，快速实现备件国产化或者同性能机型的迭代。从结构上看，整机的壳体采用分段式压装设计，前端的静涡盘端盖和中部的机芯腔体、后端的电机腔之间，靠密封槽的橡胶圈实现冷媒隔离，建模的时候要特别注意各段配合面的止口尺寸，过盈量控制在0.02到0.05毫米之间，既保证压装后壳体的同轴度，也避免长期运转后冷媒泄漏。进出气接口的位置设在壳体侧上方，接口的管径、法兰密封面尺寸完全匹配现有制冷管路的通用规格，不用额外定制转接头，现场安装的时候可以直接对接铜管钎焊。机芯部分的动涡盘、偏心轴、防自转环的配合间隙是逆向还原的难点，要通过实物的磨损痕迹、配合面的接触印痕反推设计间隙，偏心轴的偏心距直接决定了涡盘的行程，也就是压缩机的排气量，这个参数如果偏差超过0.1毫米，整机制冷量就会达不到设计要求。壳体外部的散热筋布局顺着电机腔的轴向分布，兼顾了壳体结构强度和运转时的散热需求，不用额外加装散热风扇就能满足连续运转的温升要求，适合封闭安装在设备舱内部的场景。整个建模过程没有随意改动原机的安装边界，所有外部接口、安装点位的尺寸和实物完全一致，内部流道的走向、涡盘的型线也完全还原原设计的参数，不管是用来做备件生产的参考，还是做同类机型的性能对标，都能直接用于后续的结构校核、仿真分析环节，不用再重复做实物测绘的工作。
