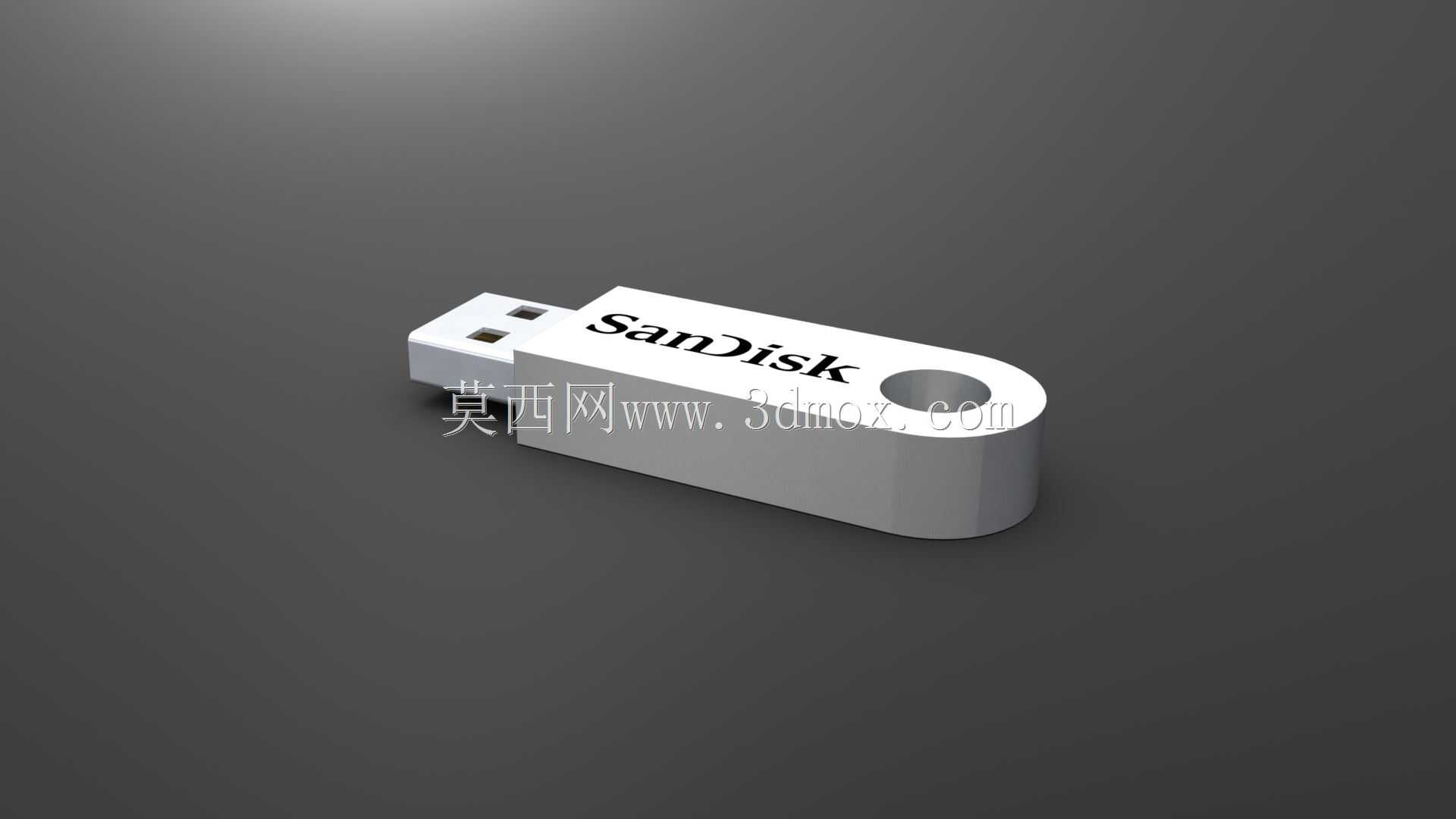

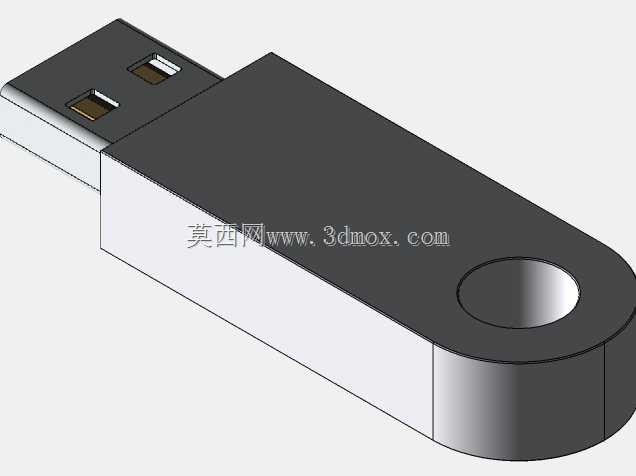

闪迪便携U盘外观结构三维建模

日常办公场景中，这类便携闪存盘是跨设备数据传输的核心载体，不管是车间工控机的程序拷贝、设计工位的图纸临时转移，还是外出洽谈的方案携带，都离不开这类小型存储设备的支撑。做这款产品的结构建模时，首先要考虑的是日常插拔的受力边界，USB公头的金属部分完全遵循通用USB2.0接口的标准尺寸做公差适配，保证插入标准USB母座时不会出现卡滞、松脱的问题，公头与主体塑壳的衔接位置做了0.2mm的嵌合台阶，避免日常插拔时塑壳与金属头出现开裂分离。主体外壳采用一体化半圆弧收尾设计，尾端的挂孔是重点考量的结构，孔径控制在5mm，刚好适配常规钥匙圈、挂绳的穿入需求，孔边缘做了R0.5的圆角过渡，避免长期挂带时磨损挂绳出现断裂。外壳表面的品牌标识区域做了微凹的沉台设计，标识印刷后不会因为日常与口袋、桌面的摩擦快速脱落，整体壳体的壁厚均匀控制在1.2mm，既保证了日常摔落的结构强度，也不会因为壁厚过大导致整体重量超标，随身携带不会有明显的坠感。建模过程中特意还原了壳体的分模线位置，分模线沿壳体侧面中线排布，尽可能降低日常使用中分模线硌手的问题，USB公头的内部PCB空间预留了足够的容置区域，能容纳常规的闪存颗粒与主控电路板，不会出现结构干涉。整体外形长度控制在40mm以内，宽度18mm，厚度7mm，属于口袋级的尺寸范畴，不管是放在牛仔裤口袋还是工牌挂绳上都不会有突兀感，尾端的圆弧设计也避免了尖锐边角刮蹭衣物或者皮肤。在做外观曲面处理时，壳体侧面做了微小的拔模斜度，既符合注塑生产的脱模要求，也让握持插拔时的手感更贴合指腹，不会出现生硬的棱角触感。这类存储产品的建模不需要复杂的传动结构，但对接口标准尺寸、日常使用的人机细节、生产工艺的适配性要求很高，每一处尺寸的设定都要匹配实际量产与使用的需求，不能只追求外观好看而忽略实际使用的耐用性与适配性。
