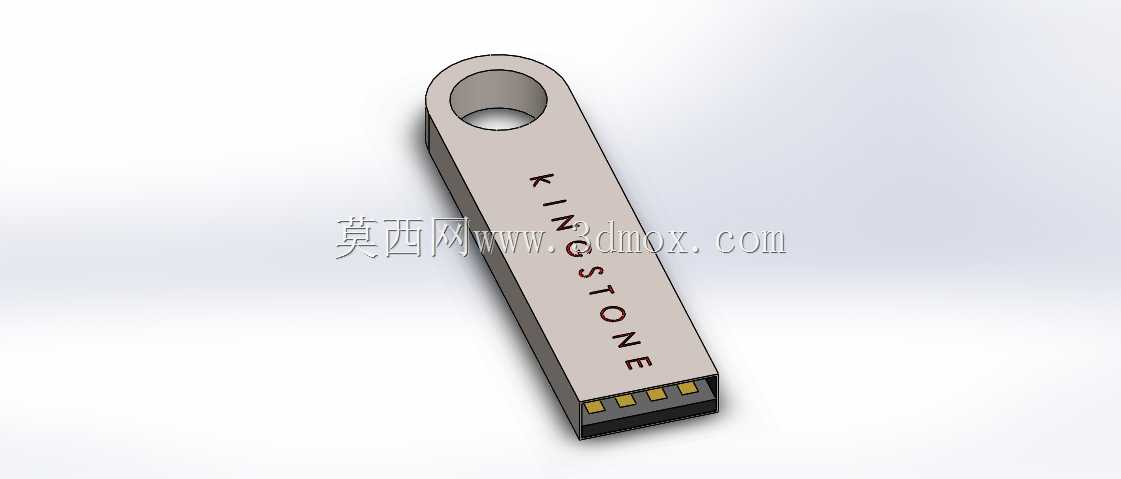

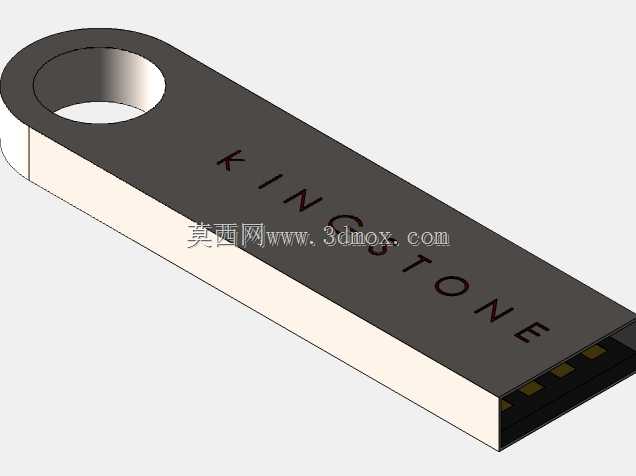

长条金属U盘外观结构三维数模

这款长条造型的便携存储设备，在日常办公、工业现场数据拷贝、嵌入式设备程序烧录场景中都有极高的适配性，建模过程中优先考虑了手持插拔的受力合理性，以及与各类标准USB接口的插接匹配度。整体采用一体化长条形金属壳体设计，顶端预留的挂孔可搭配钥匙圈、挂绳使用，避免日常携带时遗失，壳体表面的标识区域做了轻微下沉的平面处理，可用于丝印品牌标识或容量参数，不会因日常插拔摩擦导致标识磨损。接口端严格遵循USB2.0标准公头的尺寸规范，金手指区域的凸起高度、相邻触点间距完全符合通用串行总线的物理层标准，可直接适配台式机前置面板、笔记本侧边接口、工业工控机外露USB端口，不会出现壳体干涉导致无法完全插入的问题。建模时将壳体壁厚控制在0.8mm，既保证了金属外壳的抗挤压强度，日常放在口袋中被钥匙挤压也不会出现壳体变形损坏内部PCB的情况，同时控制了整体重量，单枚成品重量控制在12g左右，长时间挂在钥匙串上也不会产生明显坠感。内部腔体尺寸按照常规UDP黑胶体闪存模块的外包尺寸预留，腔体边缘做了0.1mm的装配间隙，点胶固定后不会出现胶体晃动的问题，尾端的接口挡边与黑胶体台阶完全贴合，可承受至少1000次插拔的侧向推力不会出现内凹。壳体边缘做了R0.3的圆角过渡，没有尖锐棱角，手持插拔时不会划伤手部，表面采用哑光金属质感处理，不易残留指纹和划痕，长期使用也能保持较好的外观完整性。在结构验证阶段，重点校核了挂孔位置的受力强度，挂孔边缘做了加厚处理，承受5kg拉力时不会出现孔位开裂的情况，完全满足日常挂载携带的强度要求。整体外形长度控制在55mm，宽度15mm，厚度5mm，属于同容量产品中较为纤薄的尺寸，插入相邻间距较小的密集USB接口组时，不会遮挡旁边的接口，适配多接口同时使用的场景。
