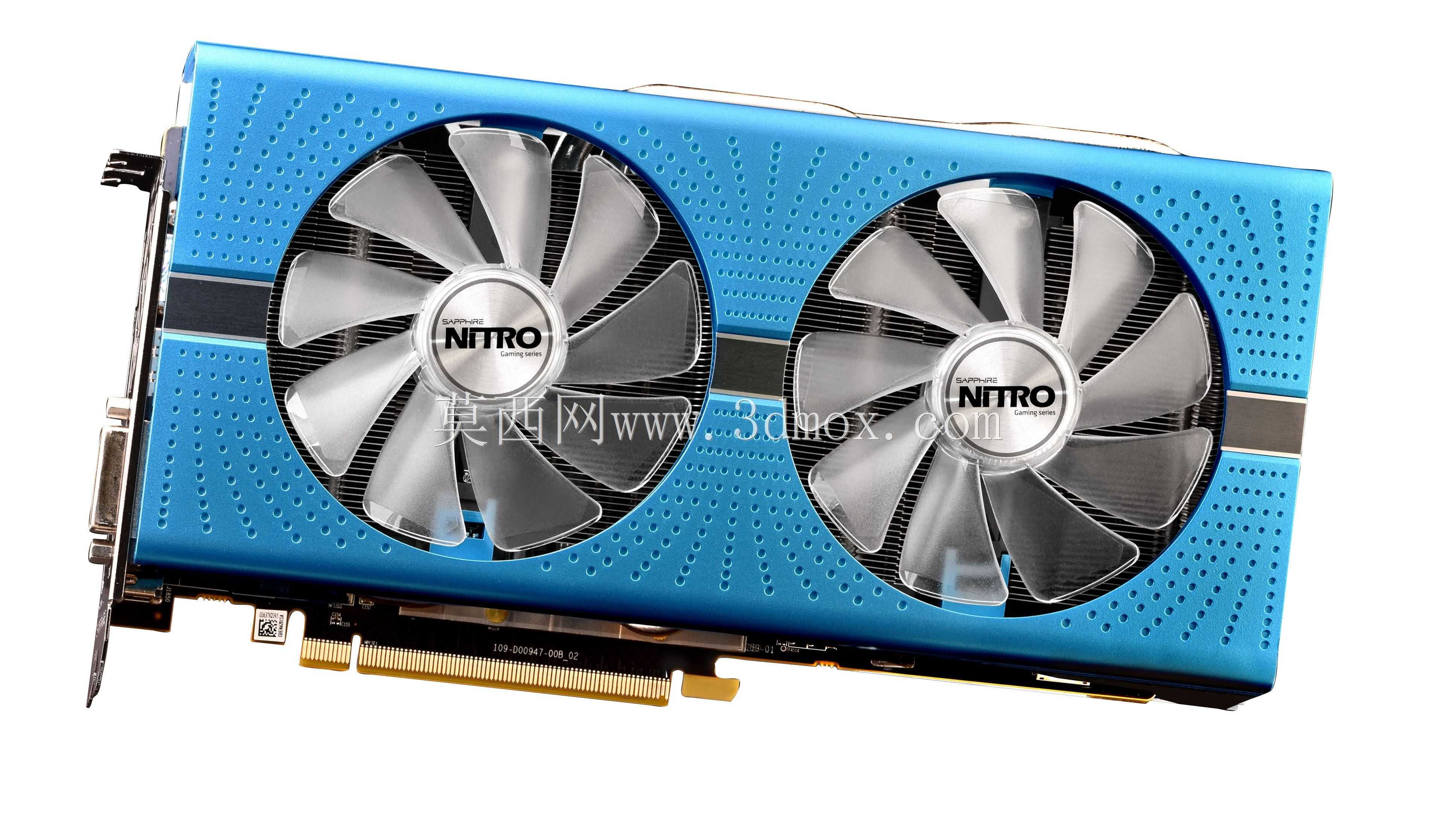

双风扇台式机独立显卡结构设计方案

这款显卡结构设计面向台式机独立图形运算硬件的装机适配场景，核心覆盖游戏主机、图形工作站两类装机需求，可承担桌面级3D渲染、游戏画面实时运算、专业图形加速等实际工作负载。设计过程中优先考虑机箱内部的安装兼容性，整体长度控制在标准ATX机箱的PCIe设备安装位允许范围内，挡板高度严格遵循PCIe扩展卡的通用安装尺寸，厚度采用双槽位设计，既保证散热模块的排布空间，也不会挤占相邻扩展槽的安装位置，适配绝大多数市售台式机机箱的安装边界。

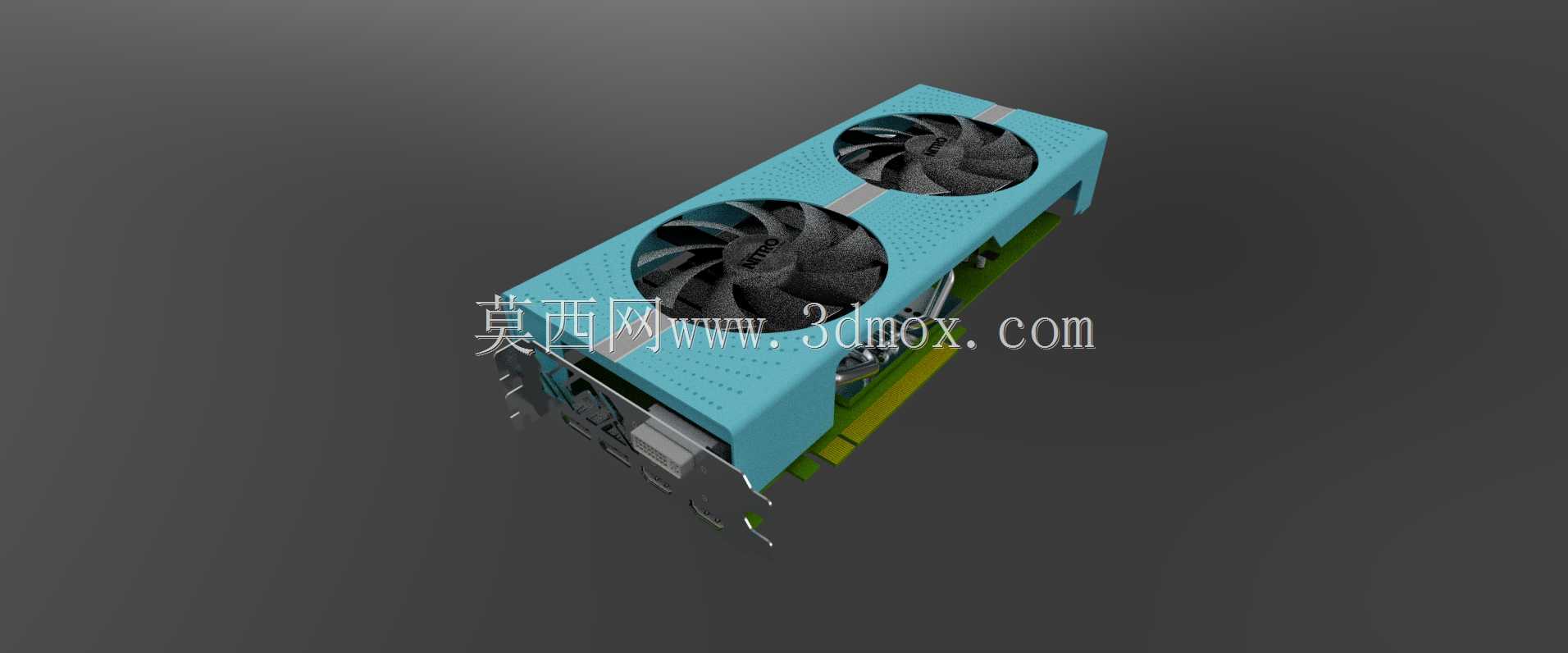

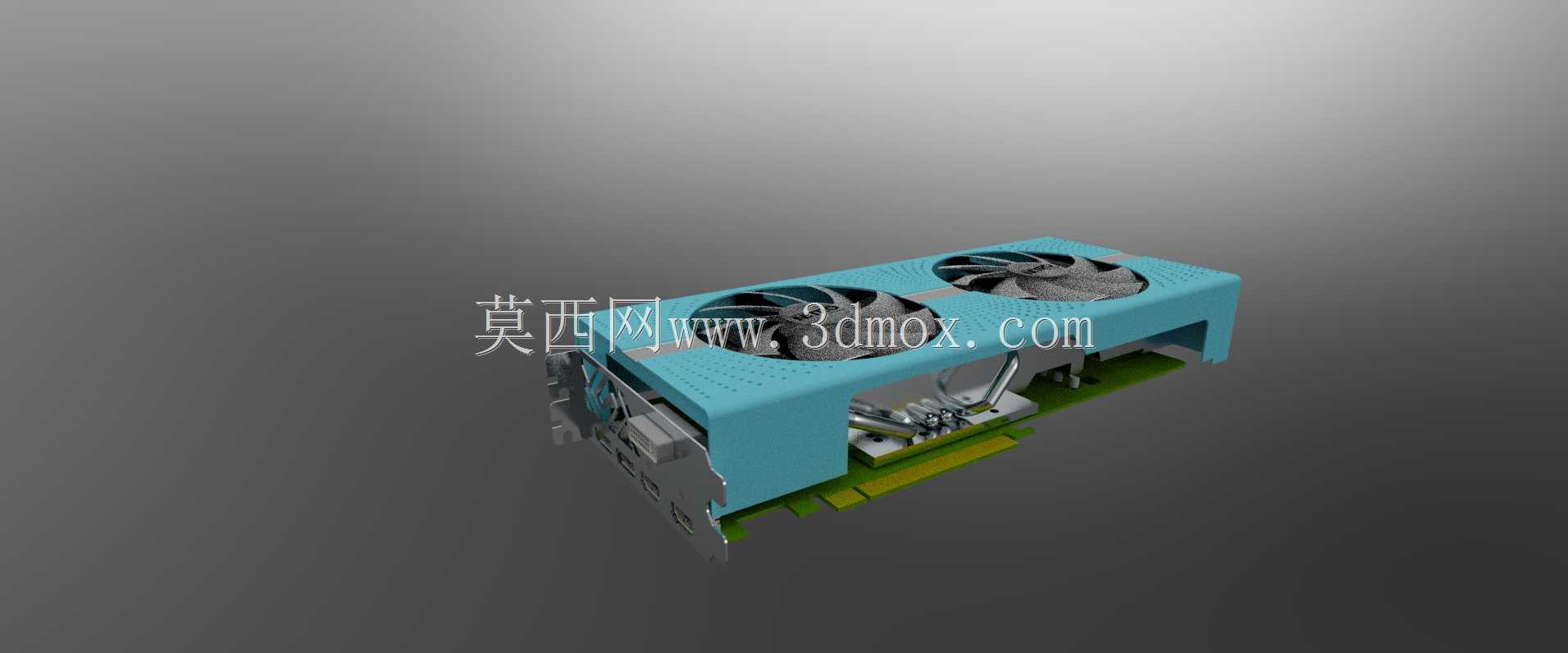

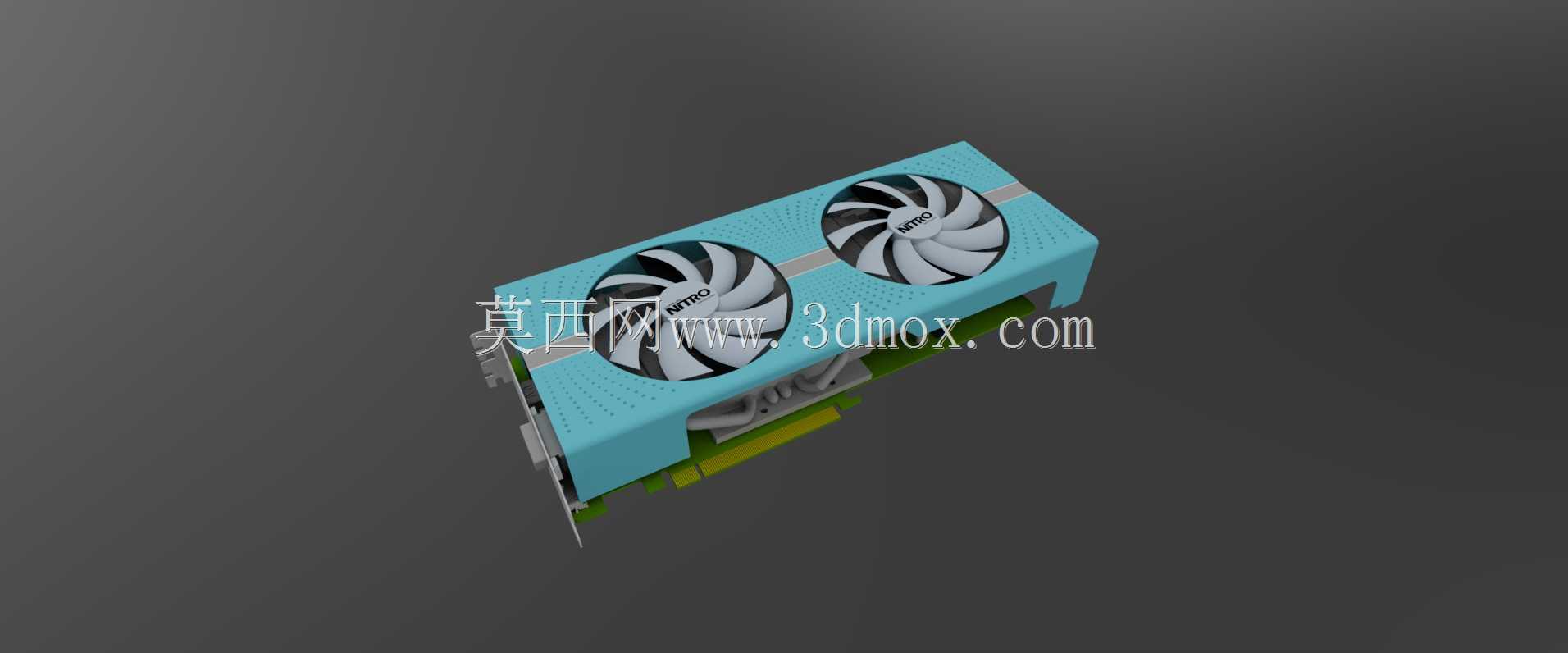

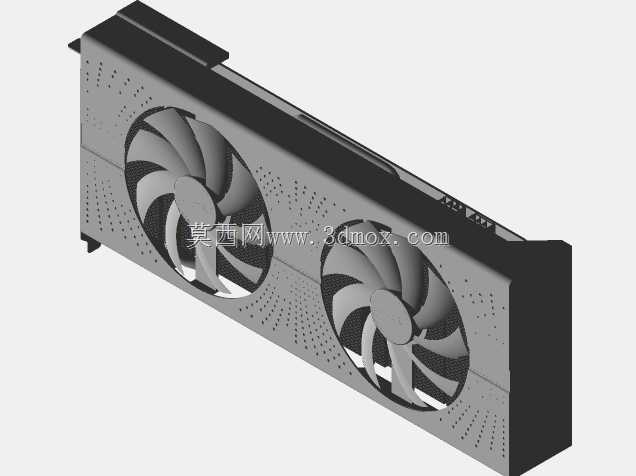

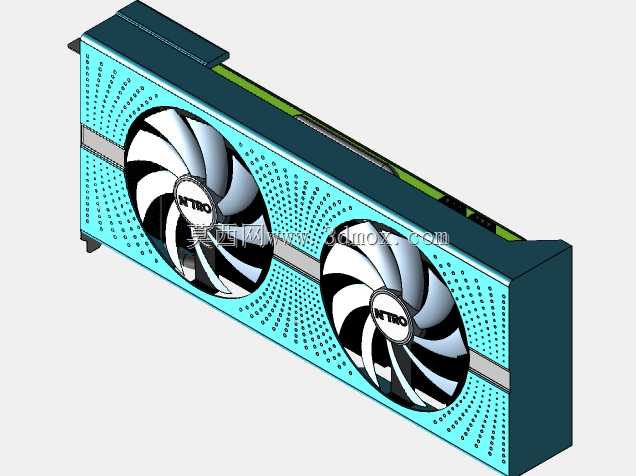

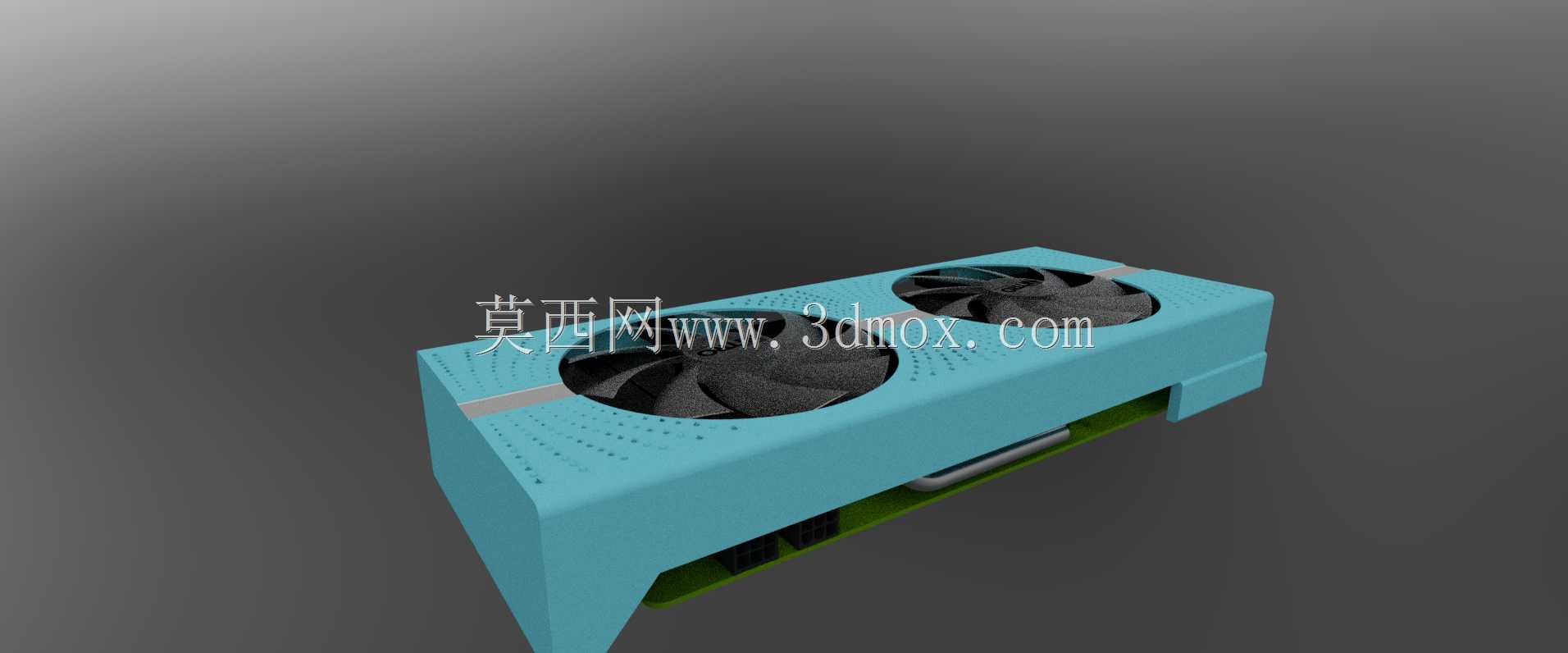

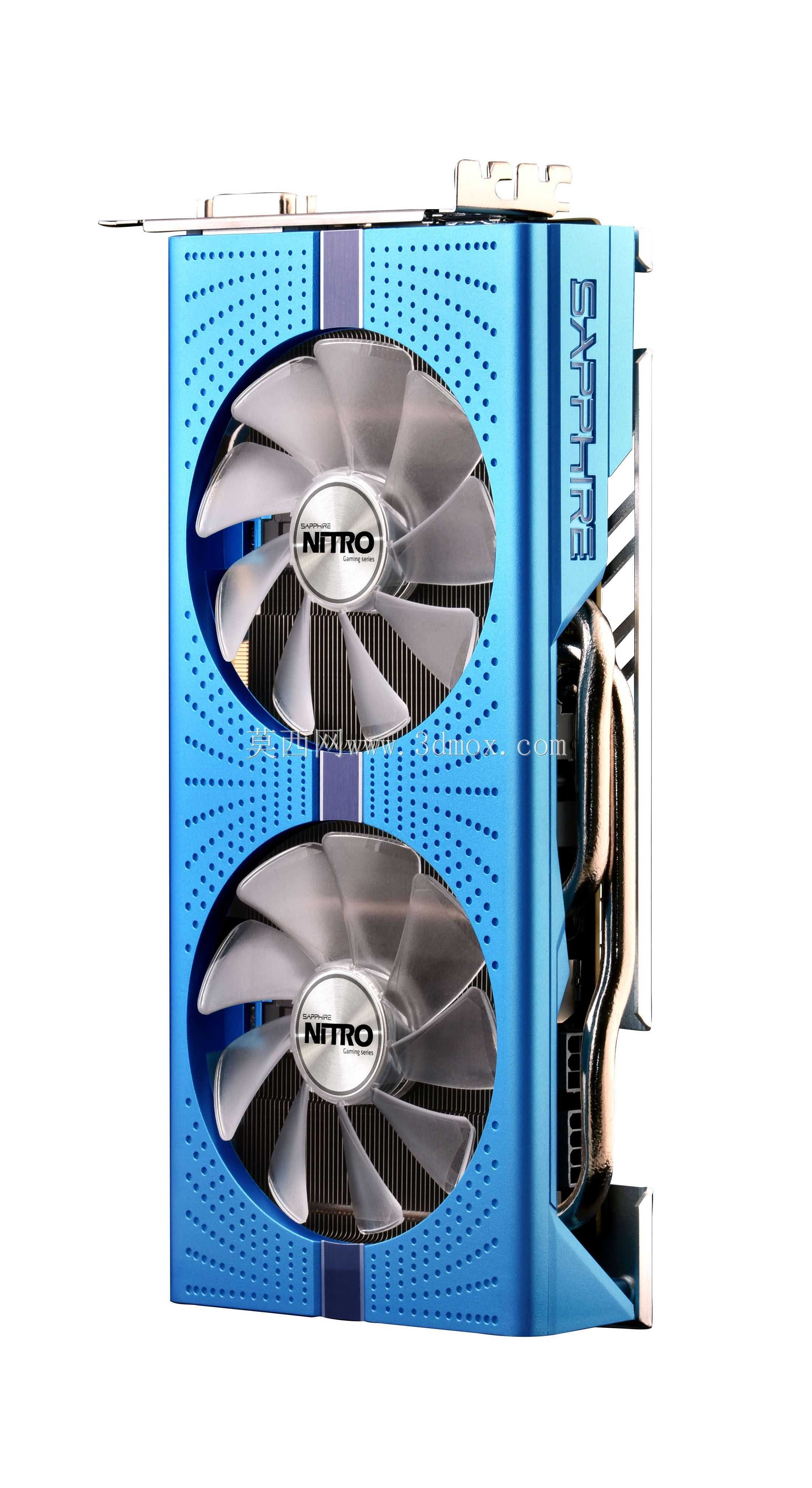

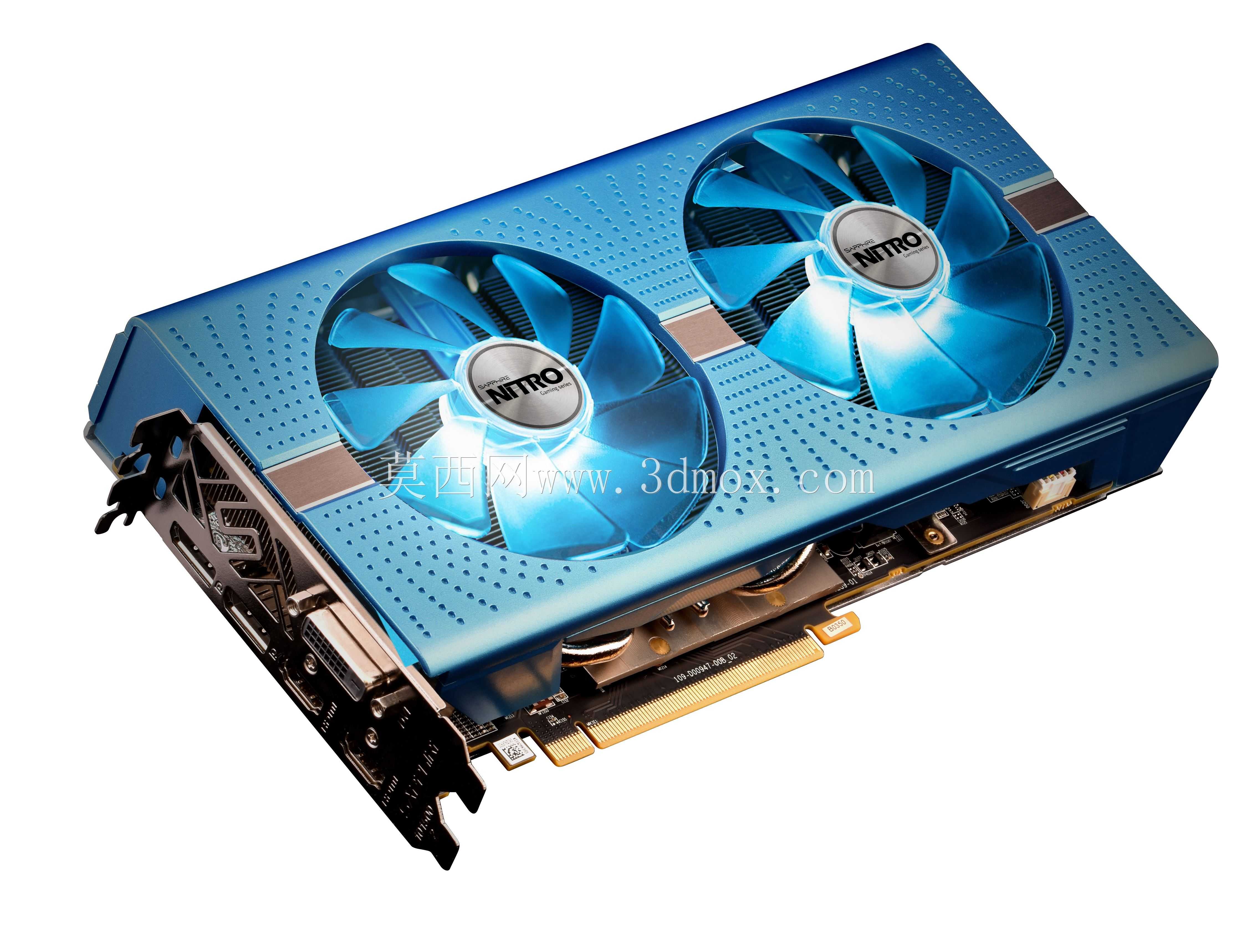

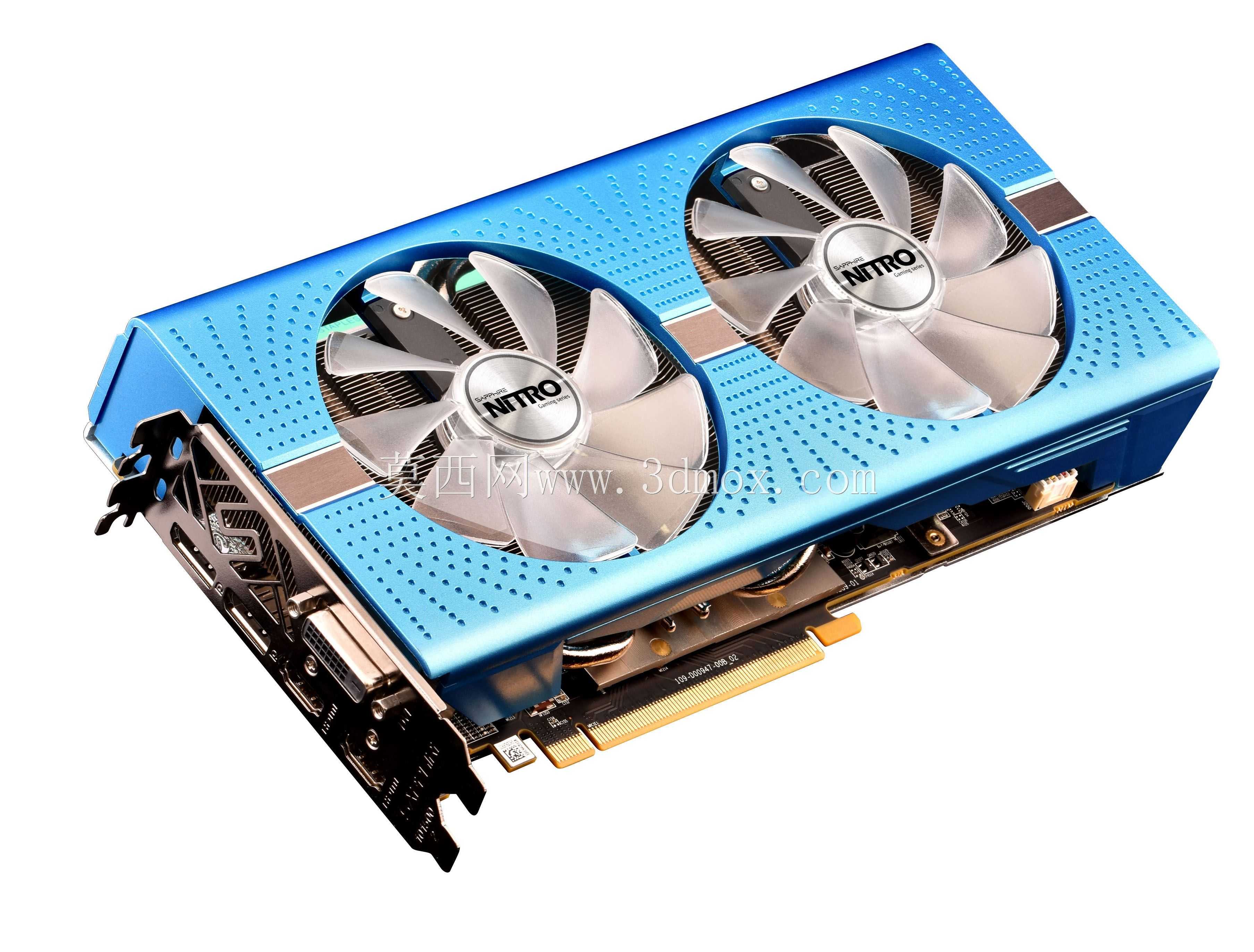

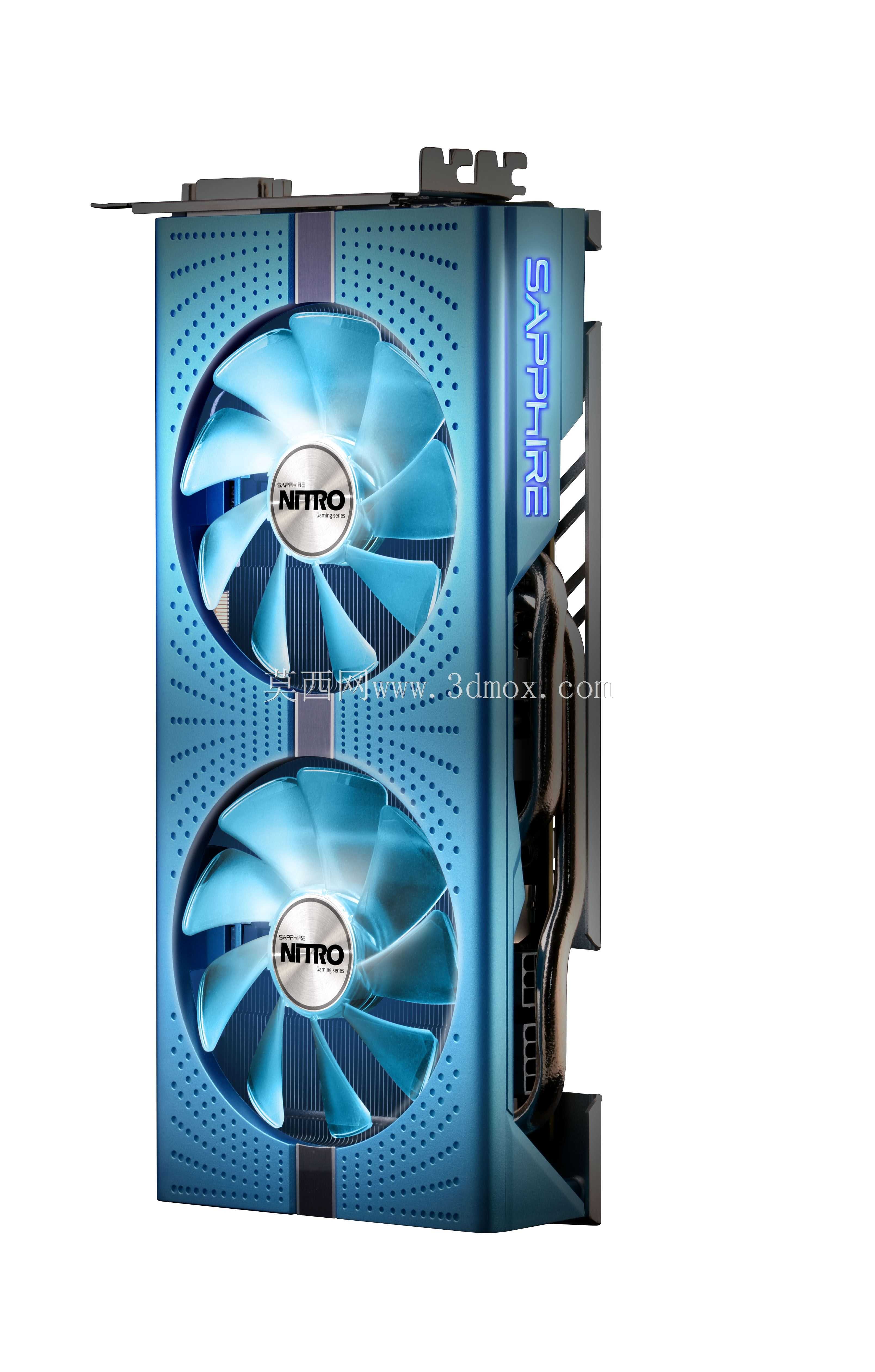

散热结构采用双轴流风扇搭配大面积散热鳍片的布局，风扇扇叶采用曲面导流设计，运转时可将气流均匀导向鳍片阵列的各个区域，鳍片之间预留均匀的通风间隙，配合贯穿式热管将GPU核心、显存颗粒、供电模块的热量快速传导至鳍片表面，通过风扇形成的定向气流将热量排出机箱内部，保证高负载运算状态下各元器件的工作温度处于合理区间。外壳部分采用带密集通风孔的一体化护罩设计，护罩表面的通风孔与风扇进风区域精准对位，减少进风阻力的同时，也能对内部鳍片、PCB板形成物理防护，避免装机过程中异物磕碰损伤元器件。

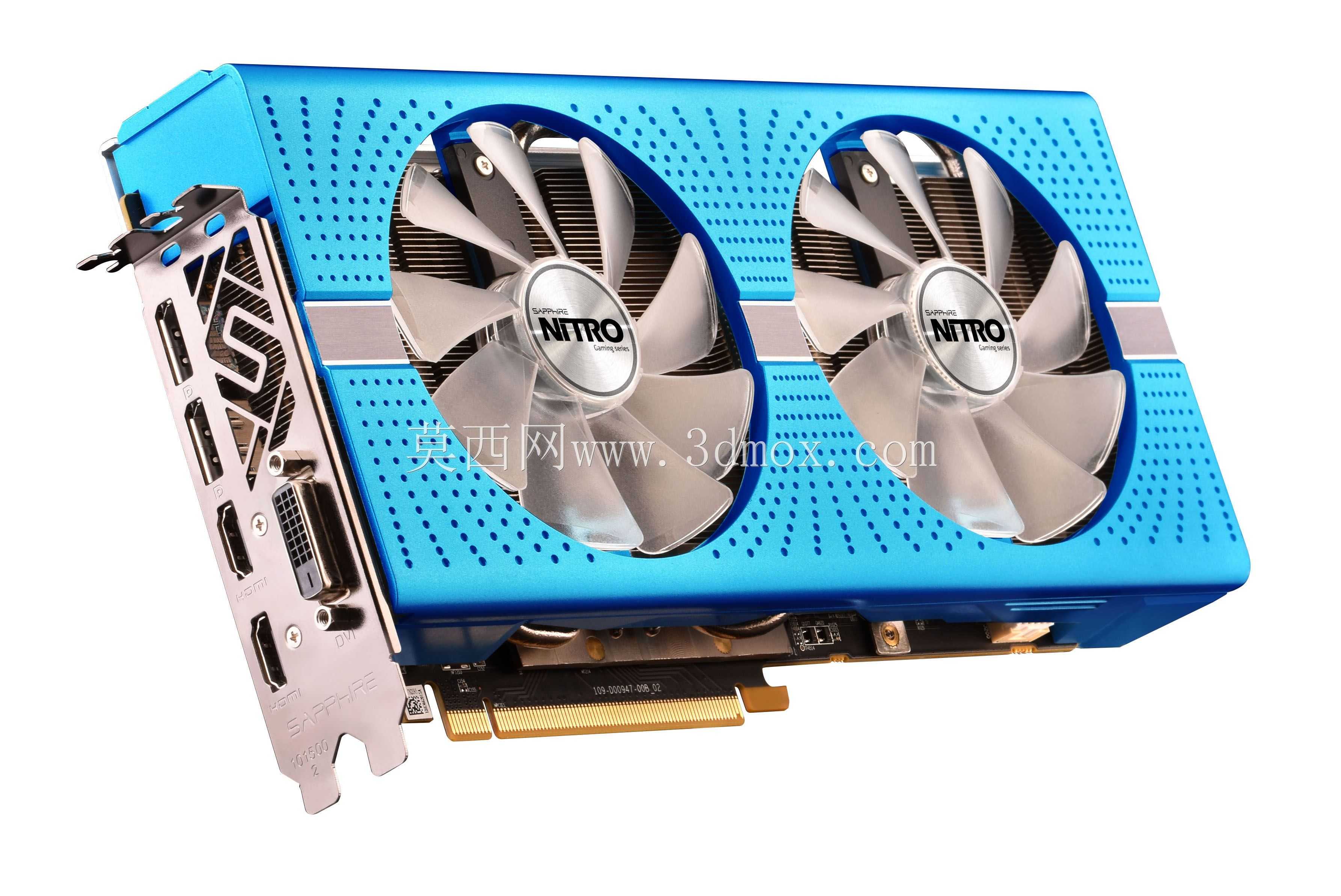

PCB板的排布充分考虑信号完整性与供电稳定性，GPU核心位于PCB板中部位置，显存颗粒围绕核心均匀排布，缩短信号传输路径，供电模块布置在PCB靠近挡板的一侧，方便外接供电线路的插接，同时供电模块的散热面直接贴合散热底座，避免供电元件长时间高温工作出现性能衰减。挡板位置预留视频输出接口的标准开孔位，兼容DP、HDMI等主流视频输出接口的安装尺寸，金手指部分严格遵循PCIe x16插槽的通用尺寸规范，可直接适配市售主流主板的PCIe扩展插槽，无需额外调整安装结构。

设计过程中对原有结构的缺陷做了针对性优化，调整了散热鳍片与热管的焊接贴合公差，减少接触热阻，同时优化了风扇固定位的减震结构，降低风扇高速运转时的共振传导，避免整机出现额外的震动噪音。外壳与散热模块、PCB板之间的固定卡扣位置经过反复调整，装配时无需额外定制连接件，采用标准螺丝即可完成整体组装，方便后续的硬件维护与部件更换。
