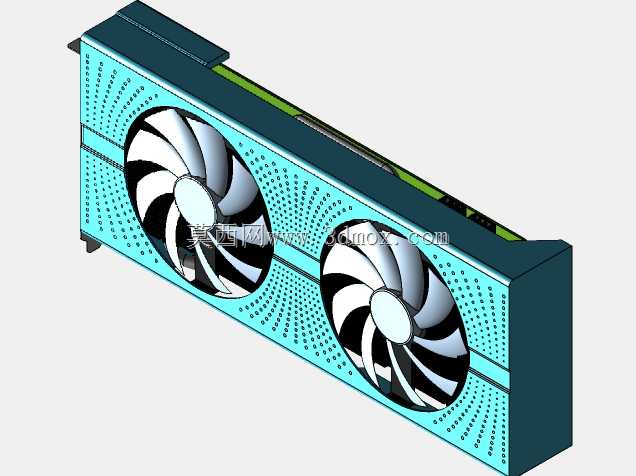

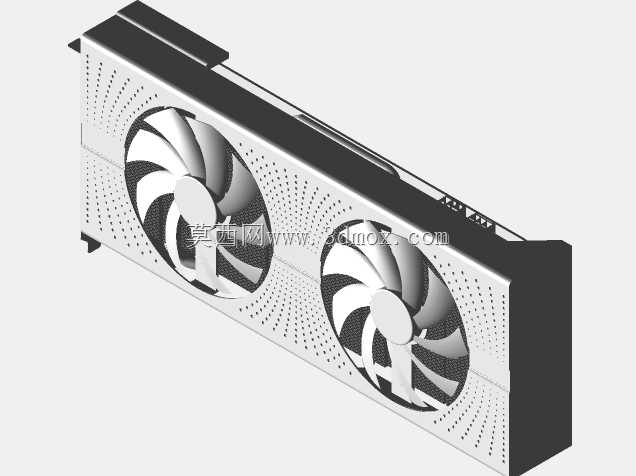

双风扇台式机独立显卡结构设计方案

在桌面级电脑硬件的结构设计工作中，独立显卡的结构适配一直是兼顾散热效能、安装兼容性与硬件可靠性的核心环节，本次呈现的双风扇显卡结构，是针对中端桌面级游戏、图形渲染场景优化的硬件结构方案。从实际装机应用场景来看，这类显卡主要面向台式机主机的PCI-E扩展槽安装，需要适配标准ATX、MATX、ITX等不同规格机箱的安装空间，因此在外形尺寸的边界设定上，严格遵循PCI-E扩展卡的通用安装规范，金手指端的尺寸公差控制在适配主板插槽的标准范围内，挡板端的接口布局预留了HDMI、DP等常规显示输出接口的安装位，同时挡板的固定孔位完全匹配机箱扩展槽的标准孔距，避免装机时出现干涉问题。

从功能特性层面来看，双风扇的散热布局是这套结构的核心设计点，两个轴流风扇的安装位做了下沉式处理，风扇与下方散热鳍片组的间距经过反复调整，既保证气流能够垂直贯穿鳍片间隙带走GPU核心、显存颗粒、供电模块的热量，又避免风扇转动时与鳍片、外壳产生共振噪音。外壳的通风孔采用渐变式点阵布局，在风扇进风区域做了开孔密度的梯度调整，对应风扇中心风压较低的区域适当缩小开孔直径，对应风扇边缘风压较高的区域加大开孔占比，最大化进风效率的同时，保证外壳的结构强度，避免长期使用后出现外壳形变挤压风扇扇叶的问题。

设计思路上，这套结构参考了成熟中端显卡的硬件布局逻辑，将PCB板的核心元件区域与散热模组的接触位做了对应匹配，GPU核心位置的散热底座预留了足够的平面度公差，保证核心与散热底座的充分接触，显存颗粒与供电Mos管的位置对应散热模组的辅助导热贴贴附区域，避免出现局部热量堆积。显卡顶部的供电接口位置做了内凹处理，预留了供电线材的插拔空间，避免装机时线材与机箱侧板产生挤压。同时在显卡的尾端预留了加固龙骨的安装位，对于长度较长的显卡版本，可以加装金属加固件避免长期使用后PCB板出现弯曲形变。

从安装边界的细节来看，显卡的厚度控制在双槽扩展卡的标准范围内，不会占用相邻的PCI-E扩展槽位，方便用户在主板上安装其他扩展卡；显卡的整体长度经过优化，能够适配绝大多数中小尺寸机箱的显卡安装限长要求，同时在显卡的供电模块区域做了外壳的局部避让，避免与主板上的大型CPU散热塔产生安装干涉。散热模组的热管布局采用直触式设计，热管从散热底座延伸至两侧鳍片组，配合双风扇的对流设计，能够在常规转速下满足中端GPU核心的满载散热需求，风扇的供电走线隐藏在外壳与散热鳍片的间隙中，避免走线干扰气流，同时也让整体外观更加整洁。
