桌面级多功能数码复合机结构设计

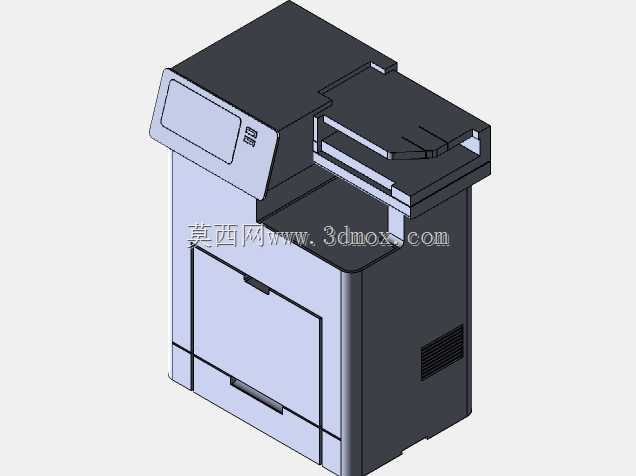

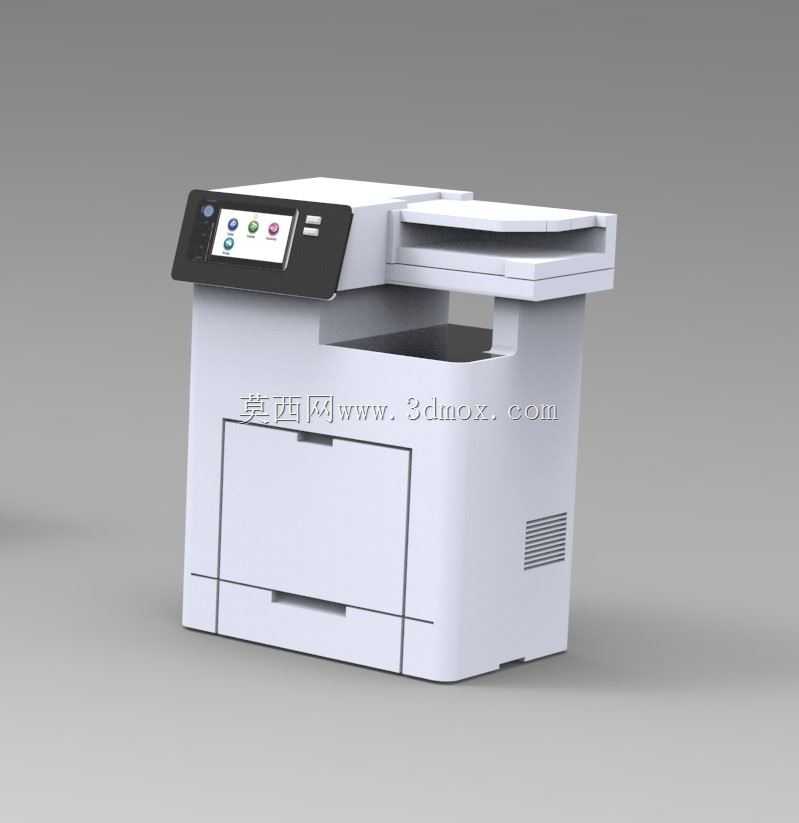

这款桌面型多功能复合机的三维结构设计，核心围绕中小型办公场景的空间适配需求展开，整体外形控制在常规办公桌面可容纳的尺寸边界内，无需额外预留专用设备间空间，可直接放置于工位旁、文印角等区域，适配10-30人规模的团队日常文印使用需求。从功能布局来看，设备整合了打印、复印、扫描三类核心文印功能，顶部设置的自动输稿器可支持多页文档连续扫描、批量复印作业，无需人工逐页放置原稿，能有效降低高频文印场景下的人工操作强度；中部操作面板采用倾斜式布局，符合站立操作时的人体工学视角，按键与触控区域的排布预留了足够的操作间隙，避免误触情况发生。下部的纸盒采用抽拉式结构设计，可容纳常规规格的办公用纸，出纸口设置在操作面板下方的内凹区域，打印完成的纸张可自然堆叠，不会出现散落、滑落的问题。机身侧面预留了散热格栅结构，对应内部定影组件、控制电路板的发热区域，可保证设备长时间连续作业时的热量散出，避免局部积温过高导致的元件老化加速、卡纸概率上升等问题。设计过程中对各功能模块的装配间隙做了精准控制，输稿器与扫描平台的衔接处做了对位基准设计，可保证扫描、复印时的原稿定位精度，避免出现图像偏移、歪斜的问题；机身外壳的拼接处采用卡扣加隐藏螺丝的固定方式，既保证了外壳的装配牢固度，也兼顾了外观的整洁性，同时方便后期维护时的外壳拆卸。设备底部设置了可调式支撑脚垫，可适配不太平整的桌面，保证设备放置时的水平度，减少走纸过程中因机身倾斜导致的卡纸、走纸偏斜故障。从结构建模的细节来看，内部走纸通道的弧度做了平滑过渡处理，避免纸张在传输过程中出现折角、卡顿，各走纸辊的安装位置预留了调整间隙，可在装配时校准走纸张力，适配不同克重的办公用纸；耗材仓的位置设计在机身前部，打开前盖即可完成硒鼓、墨粉盒的更换操作，无需挪动设备整体，日常维护操作门槛较低。
