有线光电鼠标外壳结构三维造型

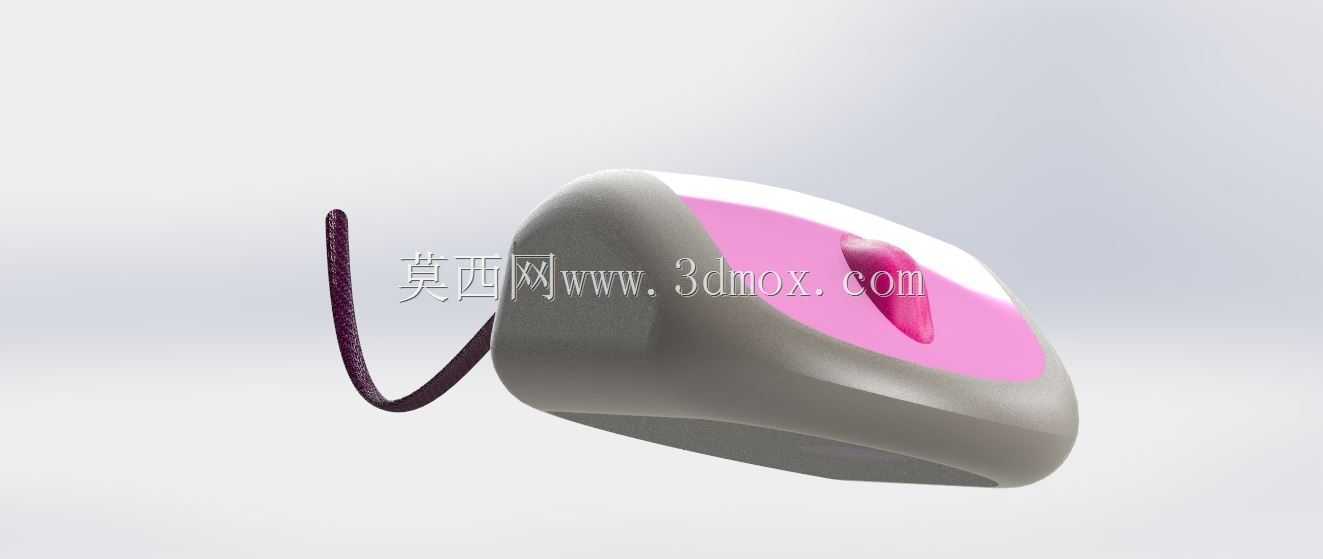

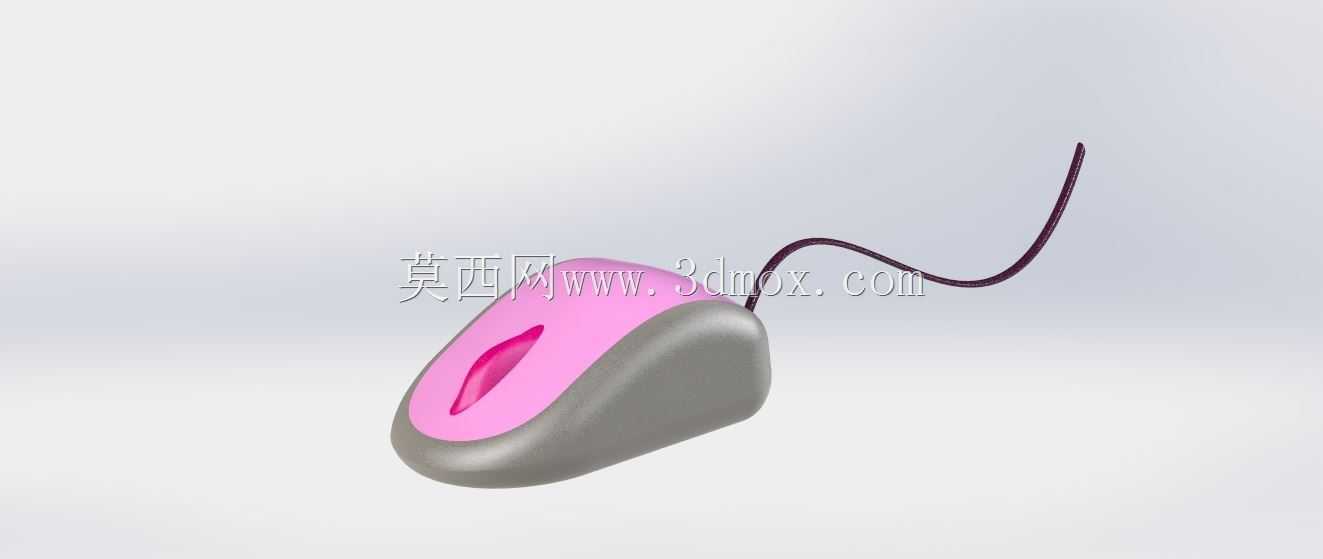

　　在办公桌面、工业控制工位和嵌入式操控终端中，有线鼠标仍是稳定可靠的指向输入装置。该模型围绕常见的左右对称式光电鼠标进行壳体与出线结构建模，重点表达上盖曲面、底座轮廓、按键分区以及前端控制电缆的走向，可用于外观评审、结构干涉检查和装配关系确认。上盖采用连续顺滑的拱起曲面，掌心区域高度适中，能够在长时间点击与移动过程中分散掌部压力；左右按键与上盖之间通过细微分缝区分，既保留一体化外观，也为内部微动开关的触发行程预留空间。模型中部可见滚轮安装位的凹陷边界，该位置需要与内部支架、编码器和PCB板位形成准确配合，因此曲面在该区域做了局部下沉与侧壁加厚处理，以保证滚轮转动时不与外壳摩擦。底座部分以平底轮廓为主，边缘设置收窄的裙边，

　　便于上下壳通过卡扣或螺钉连接；底部预留的光电开孔区域虽未在视图中完全展开，但其边界应与透镜、发光元件和成像芯片的光轴保持同心，否则会影响表面采样精度。前端出线口采用圆弧过渡，控制电缆从壳体内部自然延伸并形成弯曲半径，避免线材在反复拖拽时于出口处产生应力集中。实际布线时，线缆在壳内需要预留一定松弛量，并通过压线筋或线卡固定，使外部拉力不会直接传递到PCB焊点。从安装边界看，这类鼠标外形需要适配成人手型，宽度、长度和背部高度之间的比例决定握持稳定性；模型曲面在拇指与无名指侧区略微内收，可减少侧滑。壳体壁厚应保持均匀，转角处避免突变，以降低注塑过程中的缩水和翘曲风险；分模线通常沿侧面最大轮廓布置，出线口则需要单独考虑滑块或镶件结构。

　　对于结构工程师而言，该三维造型不仅是外观参考，更可用来校核内部堆叠空间：PCB板、电池仓若为无线版本、滚轮支架、透镜组件和配重块都必须在壳体封闭前完成布局。按键悬臂的长度与厚度影响按压力度和回弹手感，前端脚贴槽的深度决定脚垫与桌面的接触状态。整体建模以实体与曲面结合的方式呈现，能够直接用于后续的工程图绘制、手板验证和模具结构讨论。
