EPCOS铝电解电容三维结构设计

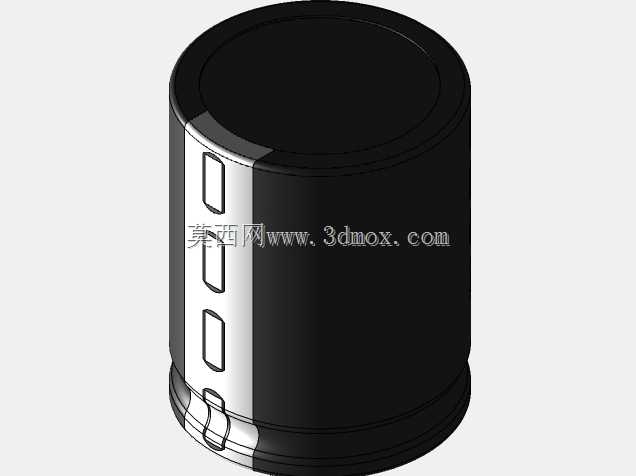

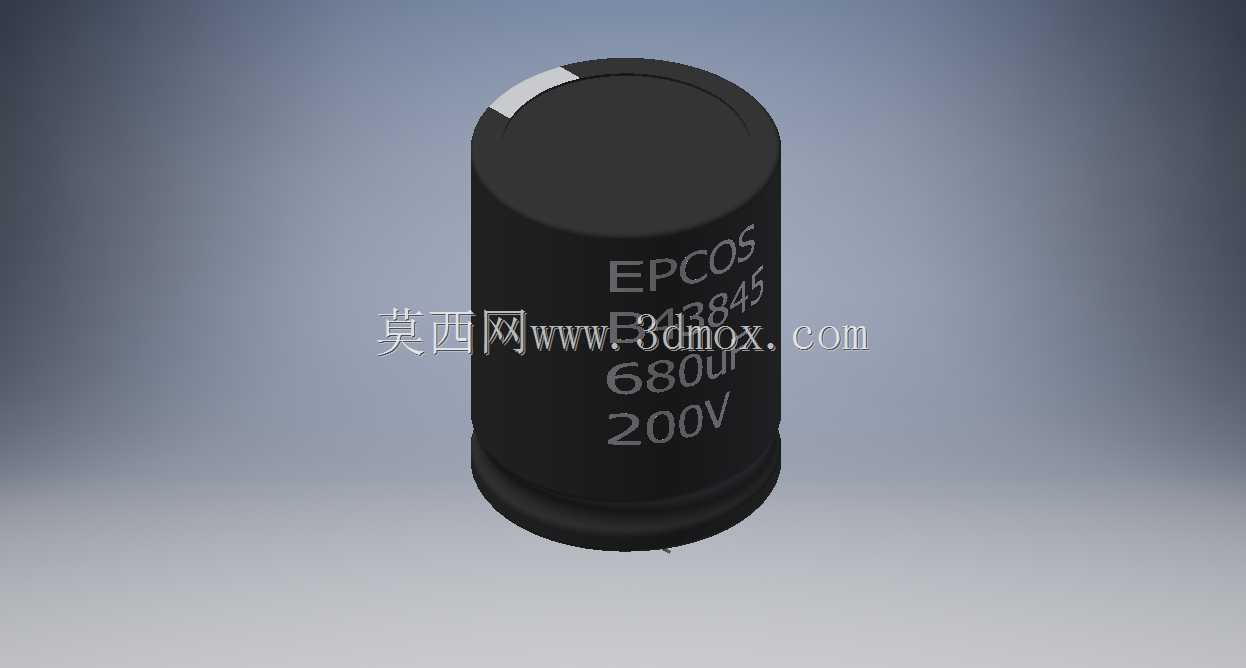

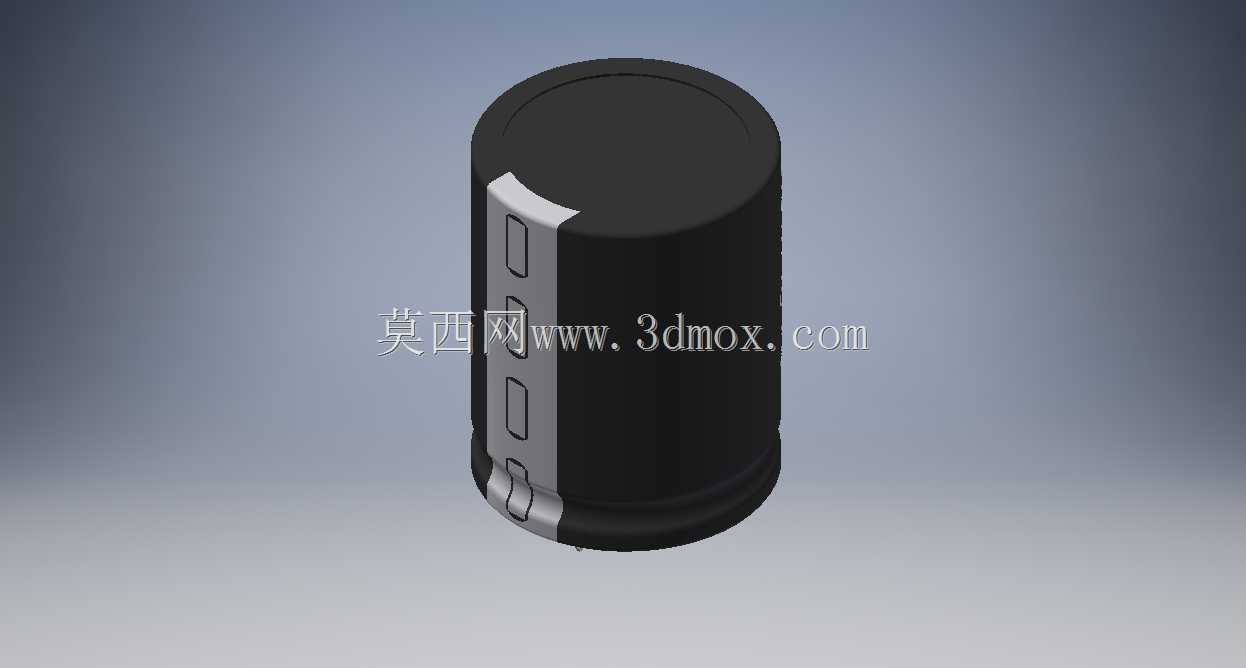

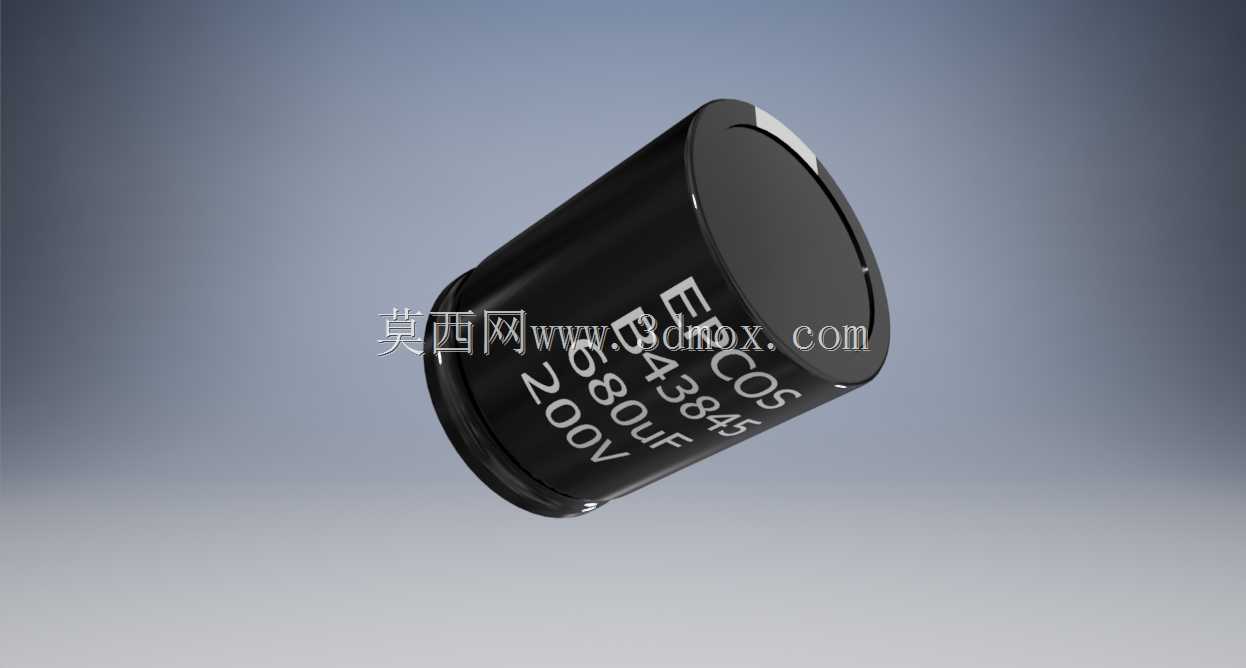

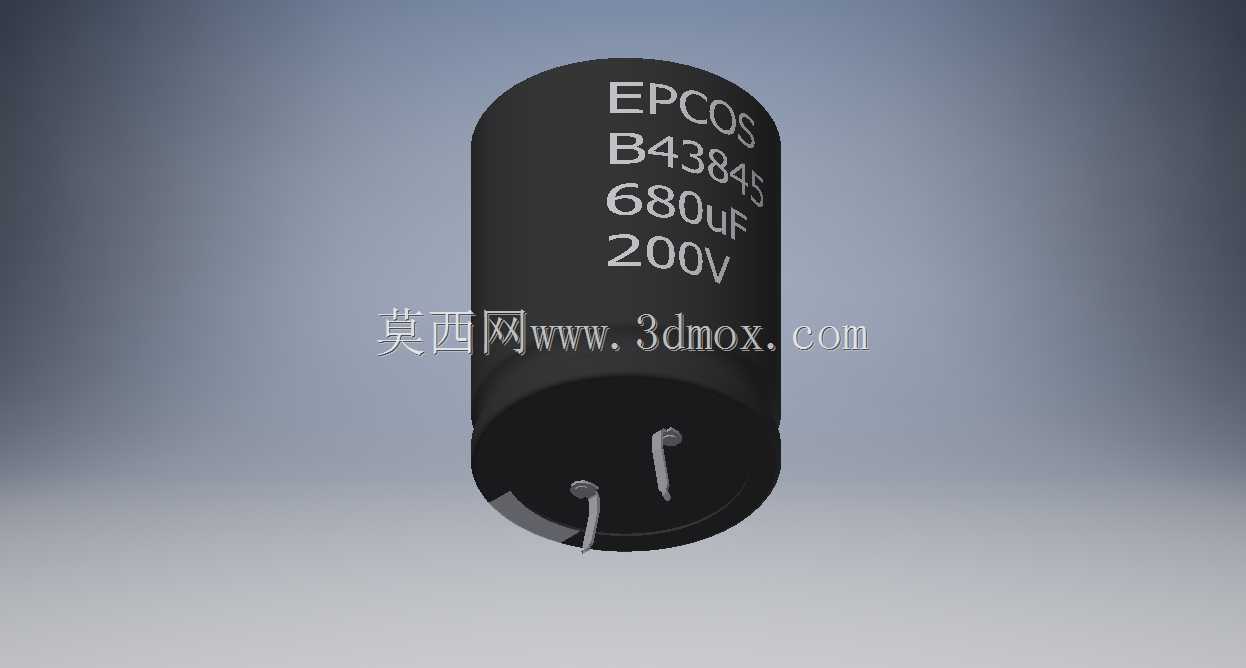

在开关电源、工业变频器、伺服驱动装置这类需要大容量储能、纹波抑制的电力电子设备里，铝电解电容是板级电路里体积占比相对突出的被动元件，做PCB布局、结构干涉检查时，如果没有精准的三维模型，很容易出现电容与周边散热片、结构件、接插件的空间冲突，甚至在设备受振动时出现电容引脚受力断裂、外壳磕碰磨损的问题。这款EPCOS品牌的螺栓型高压大容量铝电解电容，建模时完全还原了实物的圆柱外壳形态，外壳采用黑色绝缘塑封层设计，顶部预留了防爆阀的结构特征，端面的引脚排布严格按照原厂规格书的焊盘间距设置，能直接导入PCB结构设计文件中完成板级装配校验。做结构设计时要注意，这类大容量电解电容的安装边界不能只算圆柱本体的直径，还要预留引脚焊接后的弯折空间、外壳热缩套管的厚度公差，以及设备长期运行后电容可能出现的轻微鼓胀余量，通常在电容径向周边预留至少1mm的安全间隙，轴向引脚侧要预留足够的焊接操作空间，避免波峰焊或手工补焊时烫坏电容外壳的绝缘层。从功能特性来看，这款680μF/200V规格的电容主要承担母线电压滤波、瞬时大电流补偿的作用，在大功率电源模块里通常会多颗并联使用，建模时还原了外壳表面的标识印刷位置，能在整机BOM可视化校验时快速识别元件规格，避免错料。设计思路上没有做过度的细节简化，保留了外壳底部的封边弧度、顶部防爆阀的刻痕结构，这些细节在做设备热仿真时也能起到参考作用，毕竟电容外壳的散热面积直接影响其使用寿命，精准的外形模型能帮助结构工程师更合理地设计风道，让冷却气流能顺畅流过电容表面，降低高温工况下的电解液挥发速度。在做设备整机的抗震设计时，这类大体积电容不能仅靠引脚固定，通常需要搭配对应的电容卡扣做辅助固定，这个模型的圆柱面尺寸精度控制在0.1mm以内，能直接匹配标准规格的电容固定卡扣，在装配仿真时可以验证卡扣的抱紧力是否足够，卡扣与电容外壳的接触位置是否会磨损绝缘层，避免后期做样机时反复修改固定结构。很多刚入行的结构工程师做板级布局时，习惯从元件库调用简化的电容模型，往往忽略了实物电容的外壳公差、引脚成型后的实际高度，等到样机装配时才发现电容顶到了上盖或者散热片，不得不重新改板，这类高精度的实物还原模型，能在设计阶段就把这类干涉问题排查掉，大幅缩短样机调试的周期。
