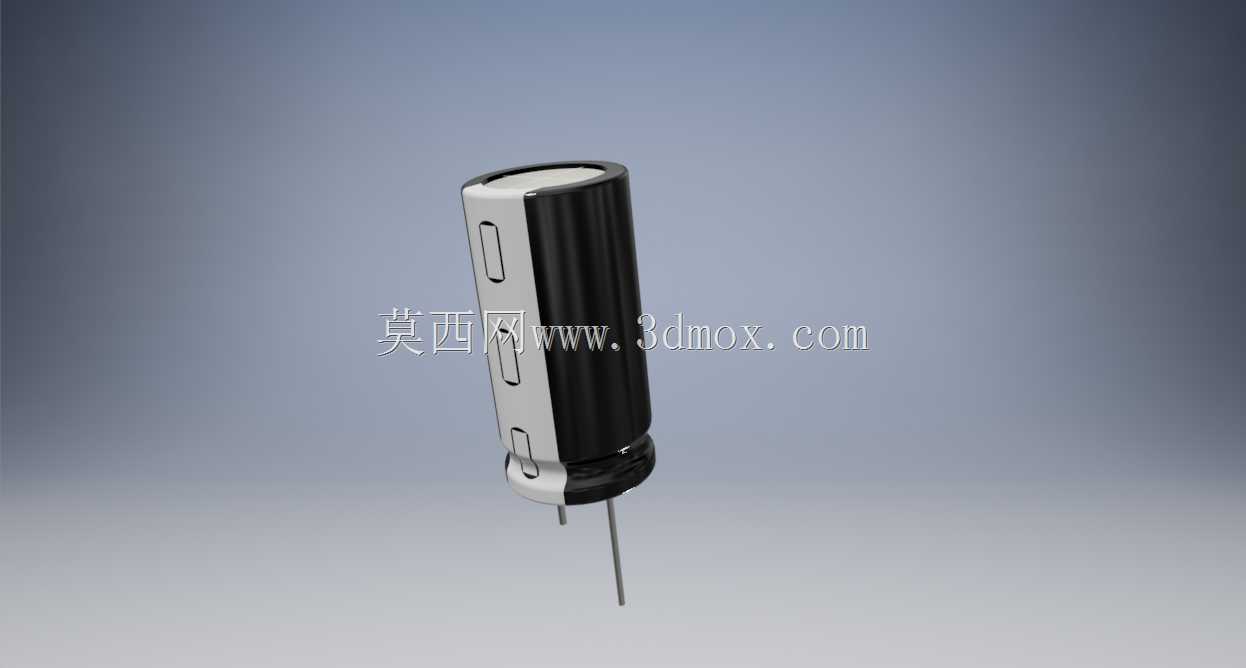

直插式铝电解电容B41821三维结构

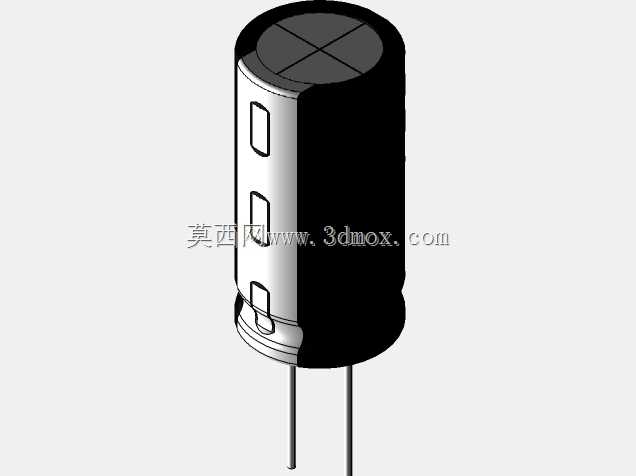

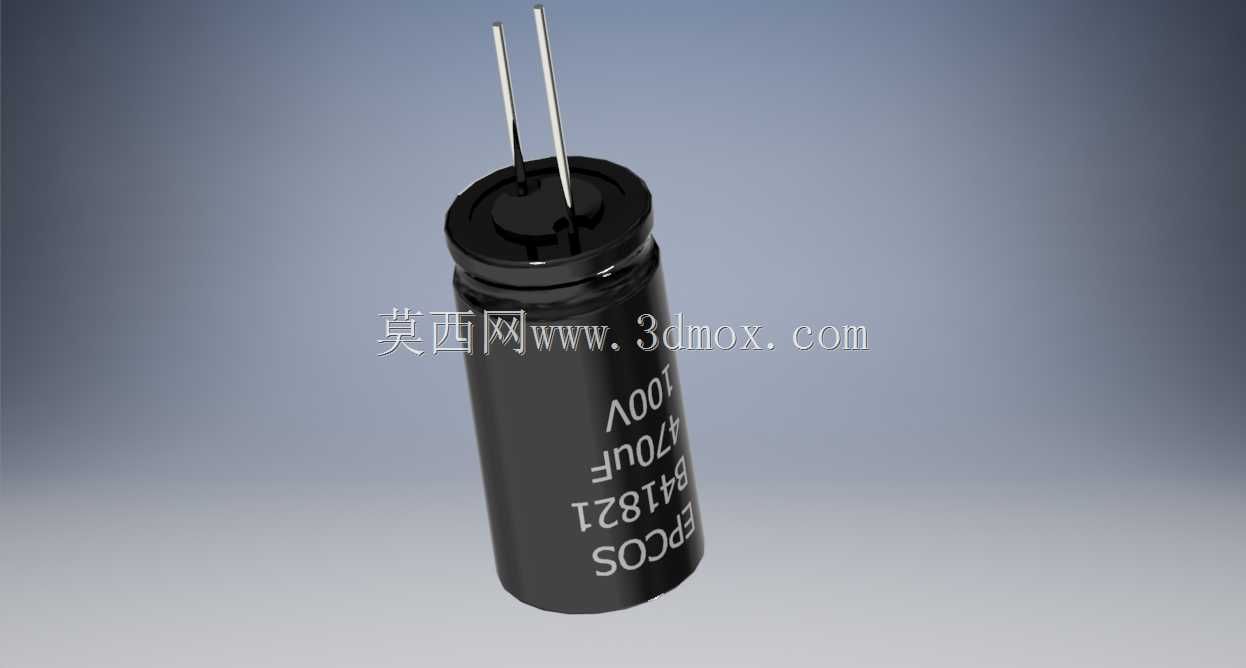

　　从实际工程应用的角度看，这款电容的本体采用圆柱形铝壳封装，顶部设置有十字型防爆刻槽，当电容内部因为过温、过压出现电解液气化膨胀时，防爆槽会优先开裂释放内部压力，避免电容本体炸裂波及周边电路元件，这一结构细节在三维建模时必须精准还原，不能为了简化模型省略顶部刻槽特征，否则在做安规距离校验时，会误判电容顶部到上层壳体或者屏蔽罩的安全间隙。设计这款电容的三维模型时，首先要明确安装基准面，电容的安装基准是铝壳底部的密封胶木端面，两根径向引出的镀锡铜引脚从胶木端面垂直伸出，引脚的直径、引脚中心距、引脚伸出长度都要严格按照器件手册的标称公差做中位值建模，不能随意缩放尺寸，因为在PCB Layout阶段，结构工程师需要把电容模型导入PCB文件，和焊盘位置做对位匹配，如果引脚间距和实际器件偏差超过0.2mm，就可能出现自动插件机无法正常插装，或者手工焊接时引脚无法顺利穿过焊盘孔的问题。从外形尺寸的边界来看，这款470uF/100V规格的电容，本体直径和高度的比例需要精准控制，在做整机内部布局时，电容本体周围需要预留至少2mm的散热间隙，因为铝电解电容的工作寿命和环境温度直接相关，周边如果紧贴发热器件比如功率MOS管、整流桥，会导致电容本体工作温度升高，大幅缩短实际使用寿命，所以三维模型的外轮廓尺寸精度直接影响布局阶段的散热间隙预留是否合理。在开关电源输入滤波回路、工业变频器直流母线支撑、车载电控单元退耦电路的PCB布局阶段，直插式铝电解电容的三维占位模型是结构干涉校验环节必不可少的参考依据，这款B41821规格的铝电解电容，是目前工业级电源类产品中应用占比极高的一款径向引线型无源器件，很多刚入行的结构工程师在做PCB堆叠设计时，往往只关注电容的容值、耐压等电气参数，忽略了本体外形、引脚间距、引线伸出长度带来的安装边界限制，最后打样回来才发现电容本体和周边散热片、接插件、结构壳体发生干涉，不得不重新改板，耽误项目进度。

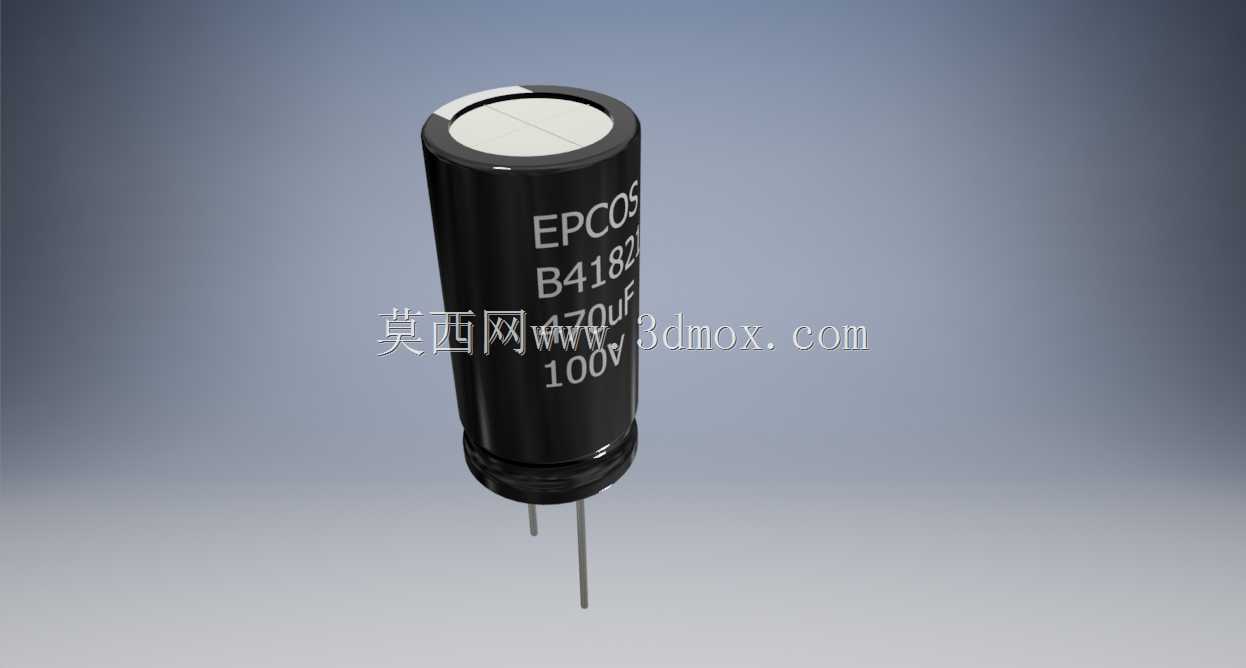

　　很多工程师在做器件建模时，会把电容表面的丝印标识省略，其实在做整机装配的可视化校验、生产作业指导书制作时，表面的参数丝印、品牌标识是快速识别器件规格的重要参考，建模时可以通过贴图的方式还原丝印内容，不需要做凸起的实体特征，既保证模型视觉辨识度，又不会过度增加模型的面数影响装配体的运行流畅度。在安装方式上，这款直插电容属于波峰焊工艺适配的器件，除了引脚穿过PCB焊盘焊接之外，部分高振动应用场景比如工业变频器、车载电控设备中，还会在电容本体和PCB之间点胶固定，或者给电容加装塑料固定座，这就要求建模时不仅要还原电容本身的结构，还要考虑固定座、点胶空间的预留边界，不能只按照电容裸本体的尺寸做布局，否则后续追加固定工艺时会出现空间不足的问题。

　　从功能特性的角度看，铝电解电容具备容量大、单位体积成本低的特点，主要用于电路中的低频滤波、能量存储、电压退耦，和陶瓷电容、薄膜电容相比，它的等效串联电阻相对更高，耐大纹波电流的能力和封装尺寸直接相关，这些电气特性虽然不属于结构建模的范畴，但结构工程师在布局时需要结合电容的发热特性预留散热空间，所以建模时的尺寸精度会间接影响电路的长期工作可靠性。另外需要注意的是，电容的引脚是有成型公差的，实际生产中引脚可能会根据PCB安装需求做打弯处理，但基础三维模型需要按照引脚垂直伸出的标准形态建模，给后续的引脚成型工艺调整预留足够的模型编辑空间，不要把引脚和本体做成合并的不可编辑特征，方便不同应用场景下的模型调整。

　　在做整机的虚拟装配时，这款电容的模型还需要参与干涉检查，包括和周边元器件的间隙、和走线的间隙、和壳体结构的间隙，尤其是在紧凑型电源模块的设计中，内部空间极其紧张，毫米级的尺寸偏差就可能导致装配失败，所以模型的每一处结构特征，从铝壳的卷边封口到底部胶木的凸台尺寸，都需要和实际器件保持一致，不能做过度的简化处理。很多新手工程师会觉得电容是标准件，随便找个尺寸差不多的模型代替就行，实际上不同品牌、不同系列的同容量同耐压电容，本体直径、高度、引脚间距都可能存在差异，比如同是470uF/100V的电容，矮胖型和瘦高型的安装高度差可能达到10mm以上，在对安装高度有严格限制的薄型电源产品中，这种尺寸差异会直接导致产品无法合上外壳，所以精准的器件三维模型是结构设计阶段规避这类问题的核心基础。
