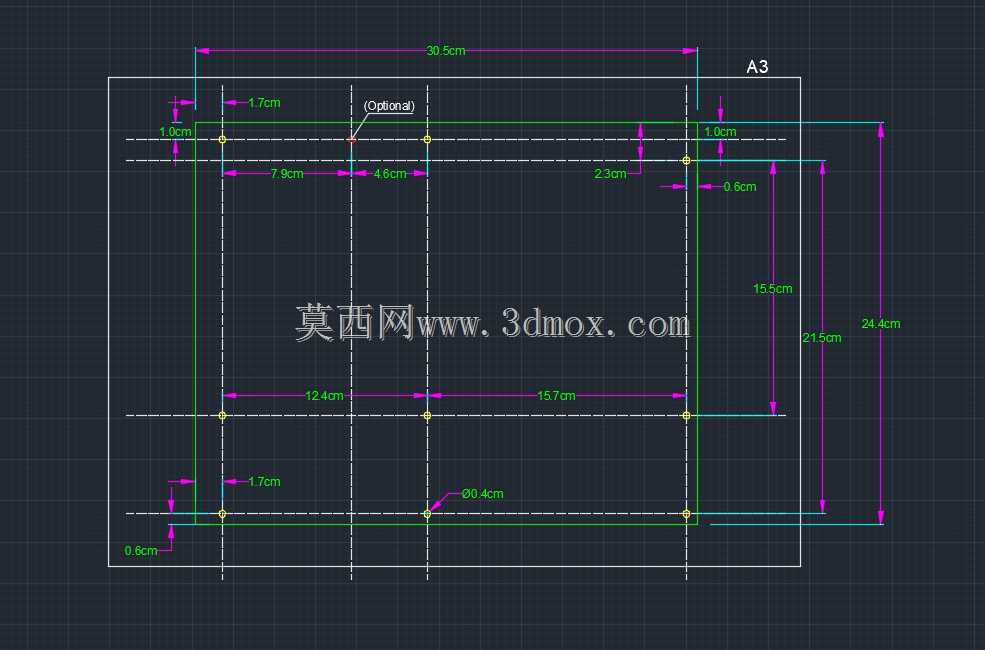

标准ATX电脑主板安装尺寸参考三维建模

在台式计算机整机结构开发、机箱适配设计、硬件安装布局规划工作中，主板的安装边界尺寸是所有结构匹配工作的核心基准，直接决定机箱内部空间预留、铜柱定位点位设置、扩展插槽避让距离、走线空间规划等核心设计环节的合理性。本次构建的ATX主板尺寸参考模型，完全遵循行业通用的ATX板型规范设定外形边界，建模过程中优先还原主板的矩形外轮廓基准，将板身的长宽尺寸公差控制在结构设计允许的合理范围内，同时标注出板边常见的I/O接口区域避让边界、内存插槽与PCIe扩展槽的安装预留空间、CPU供电与主板供电接口的位置参考边界，能够为机箱结构设计、硬件兼容性校验、整机装配模拟提供精准的三维尺寸参照。从实际工程应用场景来看，这类尺寸参考模型多用于台式机箱开发阶段的干涉校验环节，设计人员可以直接将该模型导入机箱装配体中，模拟主板安装后的空间状态，核对机箱侧盖与板载散热件的间隙、显卡安装后与硬盘架的距离、CPU散热器高度与机箱限高的匹配度，避免后期开模或样机装配阶段出现硬件干涉无法安装的问题。建模过程中没有冗余的板载元器件细节刻画，核心聚焦于安装相关的边界尺寸还原，所有定位基准均以主板安装孔位为核心参考，孔位间距完全匹配标准ATX板型的固定点位要求，能够直接用于铜柱位置的布局设计，减少设计人员反复核对尺寸规范的工作量。对于硬件改装、定制机箱开发的从业者而言，这类精准的板型尺寸模型能够大幅缩短前期设计的测绘周期，不需要反复拆解实体主板测量尺寸，直接依托模型的基准边界就能完成内部结构的布局规划，同时也能用于装机方案的前期模拟，提前预判大尺寸显卡、塔式散热器、定制水冷排等配件的安装空间是否充足，规避装机过程中出现的配件兼容问题。模型的外形边界完全贴合量产ATX主板的通用尺寸范围，没有针对特定品牌型号的主板做特殊化处理，具备极强的通用参考性，能够覆盖绝大多数市售标准ATX主板的安装尺寸需求。
