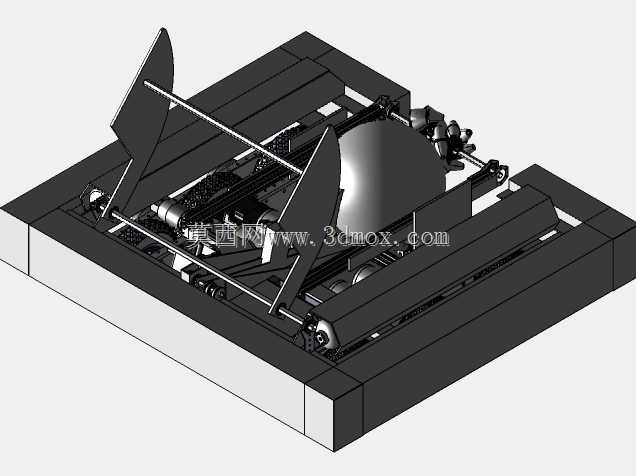

骑士克劳勒概念载具底盘结构三维数模

该结构为概念型地面载具的底盘承载与行走一体化总成，主要面向特种作业场景下的非铺装路面通行需求设计，可适配复杂地形下的短途运输、勘探作业等工况，整体采用框架式承载布局，将动力传输、行走驱动、姿态调整部件全部集成于矩形承载底座内部，最大化压缩整体安装空间，降低设备整体重心，提升崎岖路面行驶时的稳定性。从结构设计逻辑来看，底座采用双侧平行导轨式承载梁设计，梁体之间预留动力单元、传动连杆的安装空间，所有传动部件均采用下沉式安装，上部预留载具舱体的安装接口，安装边界规整，可直接与上部功能舱体通过螺栓组实现刚性连接，无需额外设计转接支架。行走部分采用双侧对称的桨叶式行走轮结构，区别于常规轮式或履带式结构，该行走轮可同时兼顾硬质路面滚动通行与软质路面、泥泞地形的划行推进，配合中部的球形辅助支撑结构，可在路面起伏时实现自适应姿态调整，避免底盘出现硬性磕碰。传动链路采用多组连杆与传动轴配合的布局，将动力输出端的扭矩同步传递至两侧行走轮，传动路径短，传动损耗控制在较低水平，同时所有传动铰接点均预留润滑与密封安装位，可适配多粉尘、高湿度的户外作业环境。设计过程中充分考虑了部件的装配与维护便利性，所有外露连接点均采用标准紧固件，易损件可实现快速拆装更换，底座下部预留足够的离地间隙，避免行驶过程中地面凸起部件剐蹭底盘管路与结构件，整体结构的受力点均做了加厚处理，承载梁的截面形状经过受力优化，可在控制整体重量的前提下满足额定载荷下的强度要求，不会出现长期负载下的结构形变问题。
