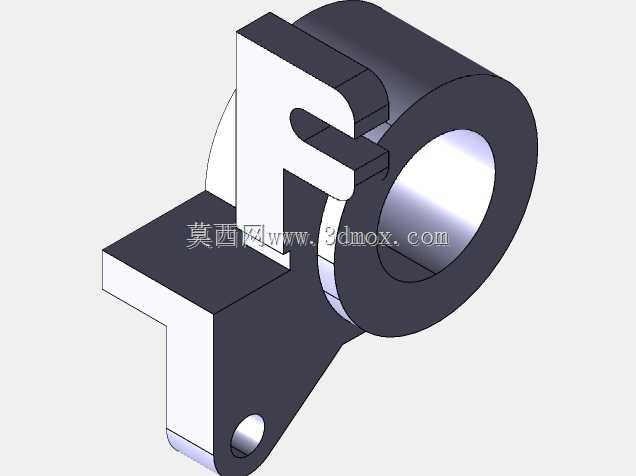

带铰接耳座的轴套式连接载体结构

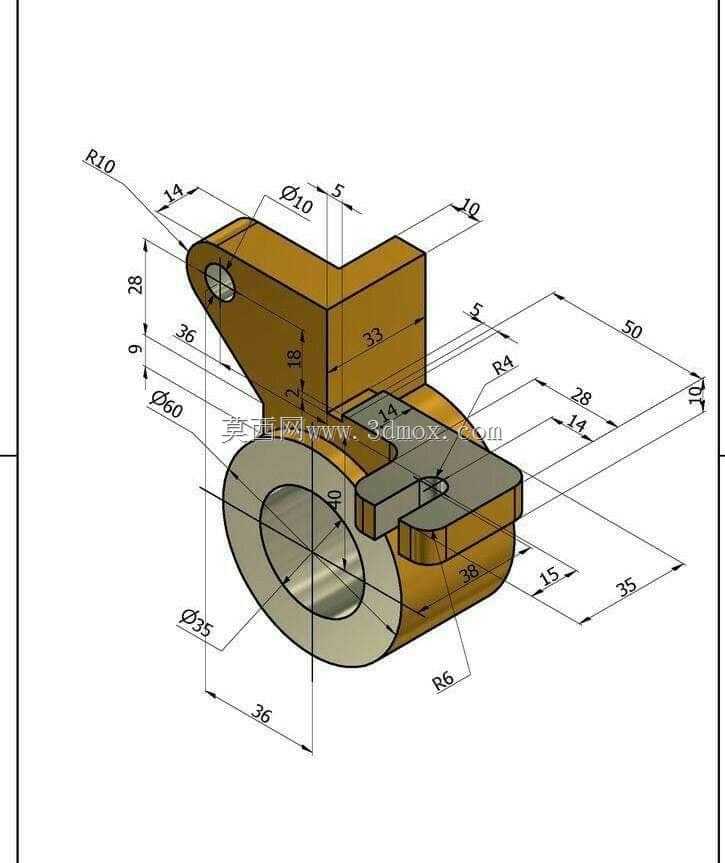

这类带铰接耳的轴套式连接载体，多应用在轻工自动化输送线、小型工装夹具的摆臂联动机构中，核心作用是作为回转副的承载基体，同时为相邻联动构件提供安装定位基准，避免轴类零件直接与机架刚性接触造成的磨损快、更换成本高的问题。下部的轴套结构内孔直径35mm，外圆直径60mm，轴向总宽度36mm，是整个零件的核心承载段，内孔用于穿装回转轴，可根据工况选配铜套或者直线轴承，轴套外圆一侧延伸出的安装凸台，设置有开槽锁紧结构，凸台总宽度38mm，端部R6圆角过渡，开槽两侧预留的安装孔位可通过紧固件实现轴与载体的周向锁止，防止回转过程中出现相对窜动。上部的铰接耳板与轴套基体采用一体化铸造成型后机加工的工艺路线，耳板端部R10圆弧过渡，耳板上设置直径10mm的铰接孔，孔中心距离轴套上端面的垂直距离为28mm，耳板侧面距离轴套同侧端面的水平距离为9mm，耳板厚度14mm，可与摆臂连杆的端部叉耳配合，通过销轴实现铰接联动，耳板与基体衔接处做R4圆角处理，降低应力集中系数，避免交变载荷下出现根部断裂的问题。设计过程中优先保证轴套内孔与铰接孔的平行度公差控制在0.02mm以内，两个孔的中心距尺寸36mm直接影响联动机构的运动行程精度，所有未注倒角均为C1，外露棱边做倒钝处理，避免装配过程中划伤操作人员。安装时需注意轴套下端面要与机架支撑面完全贴合，上部铰接耳的开槽方向要与连杆摆动平面保持平行，锁紧螺钉的拧紧力矩需控制在合理区间，既要保证轴的锁止可靠，又要避免过大的压紧力造成轴套内孔变形影响回转灵活性。整个零件的外形轮廓在长度方向最大尺寸为50mm，宽度方向最大尺寸38mm，高度方向从轴套底部到耳板顶端总高47mm，安装时预留的周边操作空间不小于10mm即可满足装配和后期维护的需求，基体上设置的多个定位尺寸基准，可直接适配现有标准系列的销轴、紧固件，无需额外定制连接件，能有效缩短设备的装配调试周期。
