轮式装载机轮毂结构三维设计

轮式装载机作为散料装卸转运的核心工程设备，其轮端承载部件的设计直接关系到整机重载工况下的行驶可靠性与作业安全性，本次设计的轮毂结构正是匹配大吨位轮式装载机行走系统的核心承载构件。从实际作业场景来看，轮式装载机多在矿山、基建工地、料场等非铺装路面作业，频繁承受起步冲击、满载偏载、路面颠簸带来的交变载荷，这就要求轮毂结构必须具备足够的强度储备与合理的应力传导路径，避免轮端开裂、连接失效等故障影响作业进度。

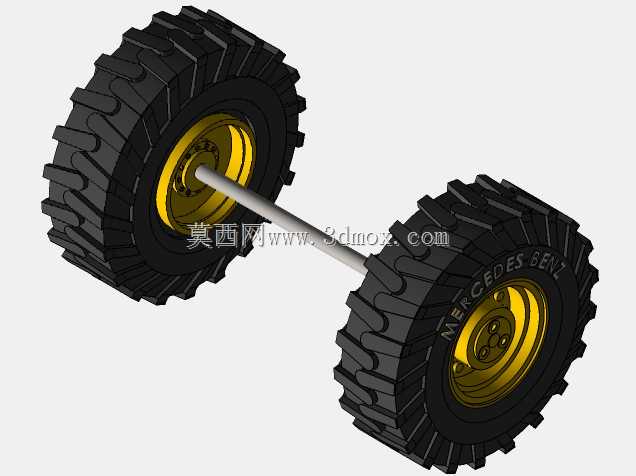

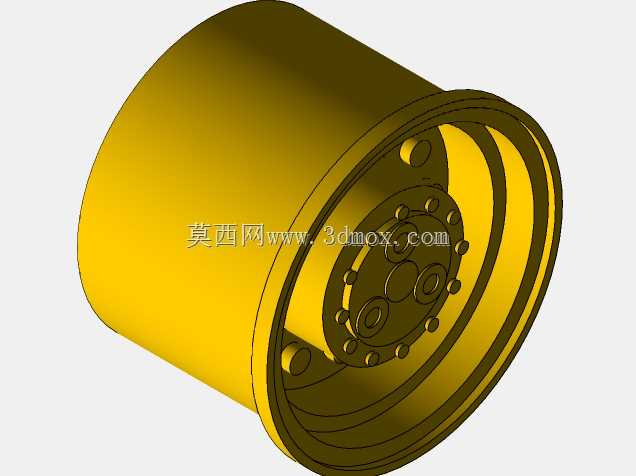

该轮毂整体采用筒式轮辋一体化设计思路，外侧轮缘与内侧安装法兰采用连续过渡的壁厚结构，摒弃了传统分体焊接式轮辋的应力集中缺陷，轮辋内壁设置多道环形加强筋，既能够降低轮胎装配后的窜动风险，也能在轮胎充气承压时均匀分散周向应力，避免局部应力过大导致的轮辋变形。内侧的安装端面上，均匀布置了多组螺栓连接孔位，孔位周边设计了凸起的承压凸台，能够在与轮边减速器、制动毂连接时增大接触承压面积，降低螺栓预紧力带来的局部压应力，避免连接面长期受载后出现压溃变形。

从安装边界来看，该轮毂的轴向安装尺寸匹配主流5吨级轮式装载机的轮边桥端安装距，轮辋内径适配工程车辆专用的大尺寸越野工程轮胎，中心定位孔与桥端轴头采用间隙配合设计，装配时可通过定位止口快速完成同轴度找正，降低现场装配的调校难度。轮毂内侧预留了制动部件的安装空间，能够兼容钳盘式制动器的安装尺寸，不需要额外改动桥端结构即可完成适配替换。

设计过程中针对装载机常见的满载转向、坡道作业、铲装切入等极端工况做了结构优化，在轮辋与安装法兰的过渡区域采用大圆角过渡，避免直角结构带来的应力集中问题，同时在不影响轮胎装配的前提下，对非承载区域做了合理的壁厚减薄，控制整体自重的同时保证核心承载区域的强度冗余。连接螺栓孔的位置度公差严格控制在机械设计标准要求范围内，保证装配后各螺栓受力均匀，避免单个螺栓受载过大出现断裂失效。轮辋表面的光滑曲面设计也能够减少工地泥泞、碎石附着带来的动平衡偏差，降低高速行驶时的轮端抖动，提升驾驶员操作的平顺性。
