钢带计时腕表精密结构三维设计

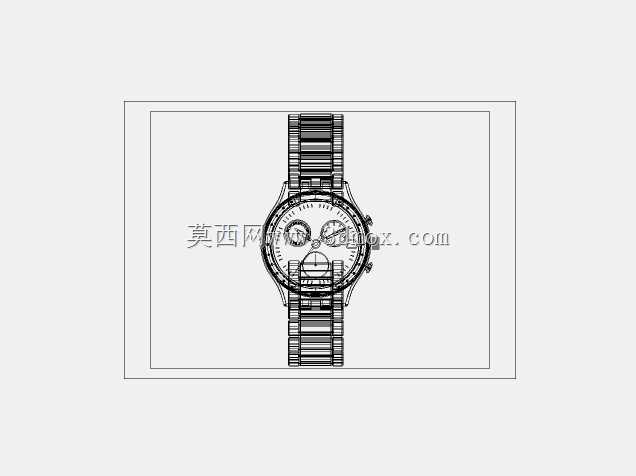

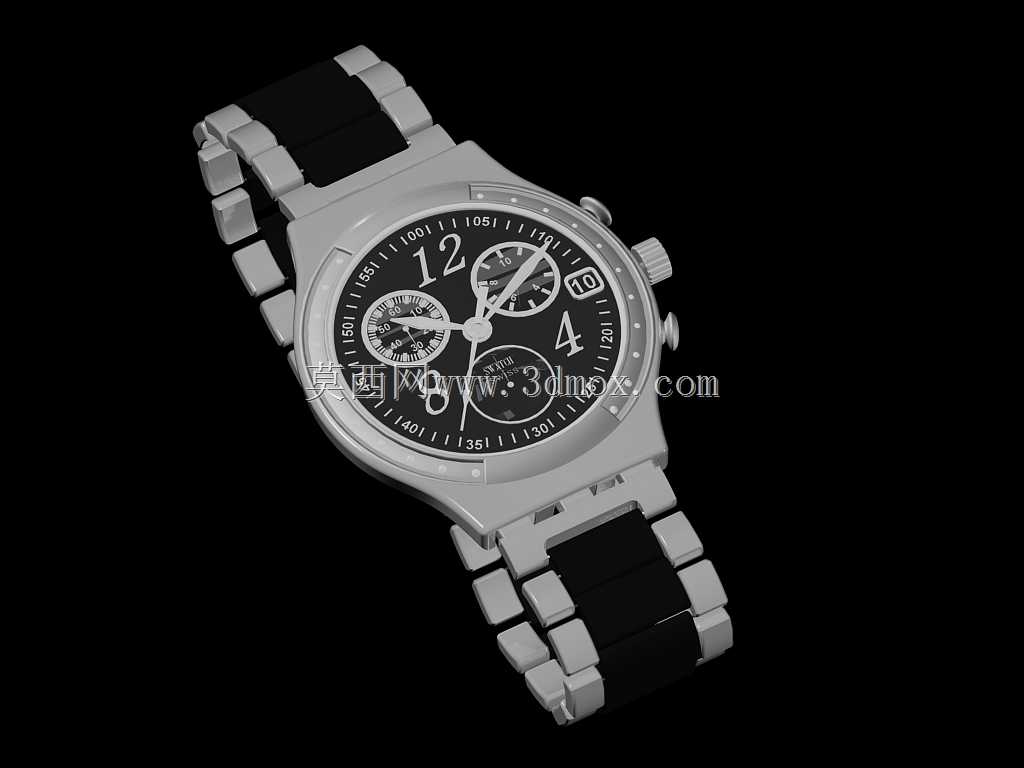

这款计时腕表的三维结构设计，核心围绕日常佩戴场景下的计时功能实现与佩戴适配性展开，在结构排布上充分考虑了机芯布局、表壳防护与表带佩戴的多重需求。从功能特性来看，该款腕表搭载三眼计时结构，可实现常规走时、分段计时、秒表累计计时等多重功能，表盘上的三个副盘分别承担小秒走时、30分钟计时、12小时计时的功能分区，表壳侧方设置的三个表冠与按键，分别对应时间调校、计时启动停止、计时归零的操作逻辑，按键的按压行程与反馈力度在设计阶段就做了适配，避免日常佩戴时误触，同时保证操作时的清晰手感。设计思路上，首先确定了42mm直径的表壳尺寸，这个尺寸适配多数成年男性的腕周范围，表壳厚度控制在12mm以内，既能够容纳计时机芯的多层齿轮结构，又不会因为过厚导致佩戴时卡袖口，表耳的弧度做了贴合腕部曲线的处理，表耳间距设定为20mm，适配通用规格的替换表带，降低后续维护更换的适配成本。表壳采用精钢材质的结构设计，表圈设置了测速刻度环，可配合计时功能实现单位距离内的平均速度测算，满足日常通勤、短途运动场景下的实用需求。表带采用间金结构的钢带设计，链节做了逐节的活动铰接结构，每节链节的转动角度控制在合理范围，既能够保证表带贴合腕部弯曲的弧度，又不会因为转动角度过大导致夹毛、卡滞的问题，表带的折叠扣结构做了双重锁止设计，避免日常活动中意外松脱。表盘的刻度布局做了视觉平衡处理，大尺寸的阿拉伯数字时标保证读时的清晰性，指针做了夜光涂层的预留槽位结构，满足暗光环境下的读时需求，表镜采用弧面蓝宝石玻璃的安装位设计，安装台阶做了防水胶圈的预留槽，可实现50米生活防水的结构要求，能够应对日常洗手、雨天淋溅的使用场景。在内部结构的排布上，计时模块的齿轮组做了分层布局，减少机芯整体的平面占用空间，把历窗口设置在3点钟位置，避开计时副盘的视觉干扰，表盘的脚位固定点做了三个均匀分布的设计，保证表盘安装后的平整度，避免出现指针蹭表盘的问题。表底采用密底设计，后盖的螺纹结构做了多圈密封设计，配合防水胶圈实现稳定的防护效果，后盖的边缘做了防滑齿结构，方便后续维护时的拆装操作。
