梅赛德斯奔驰三叉星车标立体结构设计

作为汽车品牌视觉识别的核心外露部件，这款三叉星徽标的三维结构设计需要兼顾外观辨识度、安装适配性与长期使用的结构可靠性，在前期建模阶段就需要把实装场景的各类约束条件纳入考量。从实际装车场景来看，该徽标主要适配乘用车前脸格栅、引擎盖前端、车尾门等外露安装位置，不同安装位的结构边界存在明显差异：格栅安装位需要预留卡扣或螺柱的连接空间，引擎盖安装位需要考虑曲面贴合度，避免安装后出现缝隙不均、翘边等外观缺陷，车尾安装位则需要兼顾背胶粘贴与螺接两种固定方式的结构兼容性。

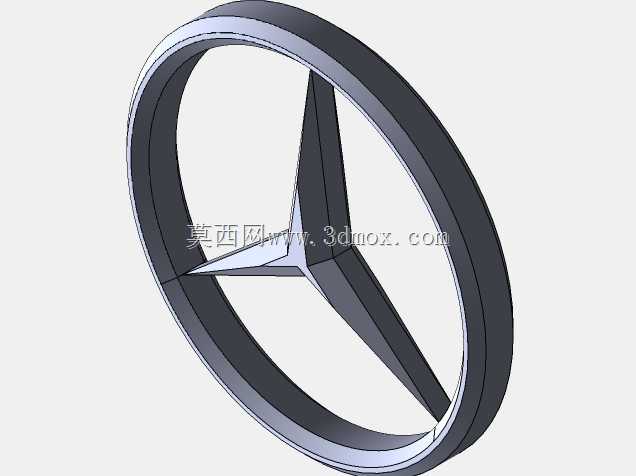

设计过程中首先还原了三叉星的经典比例关系，环形外框的截面采用带圆角的梯形结构，既保证金属质感的视觉厚度，又避免锐边带来的磕碰风险，三个星瓣从中心交汇点向外延伸时做了渐变收窄处理，星瓣的棱线做了微小的圆角过渡，既保留品牌标识的锐利识别特征，又能在注塑或金属压铸工艺中减少应力集中点，降低量产时的次品率。星瓣与外框的衔接位置做了平滑的曲面过渡，没有生硬的拼接棱角，这一细节处理能让表面做镀铬或高光烤漆处理时，光线反射更均匀，不会出现局部光影断层影响视觉质感。

从安装边界来看，徽标背部的连接结构做了下沉式设计，不管是采用螺柱固定还是背胶粘贴，都能让徽标主体与安装基面保持合适的贴合间隙，不会因为连接结构凸起导致安装后徽标歪斜。针对外露使用的场景，结构设计时特意考虑了排水间隙，环形外框与安装面之间预留了微小的导流缝隙，避免雨天积水长期积存于徽标背部，造成连接部位锈蚀或者胶层脱落。星瓣的厚度从中心到外端做了梯度变化，中心交汇位置厚度最大，保证整体结构强度，避免车辆行驶过程中受飞石冲击出现星瓣断裂的情况，外端厚度适当减薄，弱化厚重感，让徽标从各个视角看都保持精致的视觉效果。

在建模阶段，所有曲面都做了连续性处理，保证后续做模具加工时，刀具路径可以平滑过渡，减少后续抛光工序的工作量，同时也能让最终量产件的表面质感达到品牌外露件的外观要求。针对不同配置车型的需求，该结构还可以通过调整背部安装结构的尺寸，适配不同年款车型的安装孔位，不需要重新调整徽标正面的外观曲面，大幅提升了零件的通用适配性。
