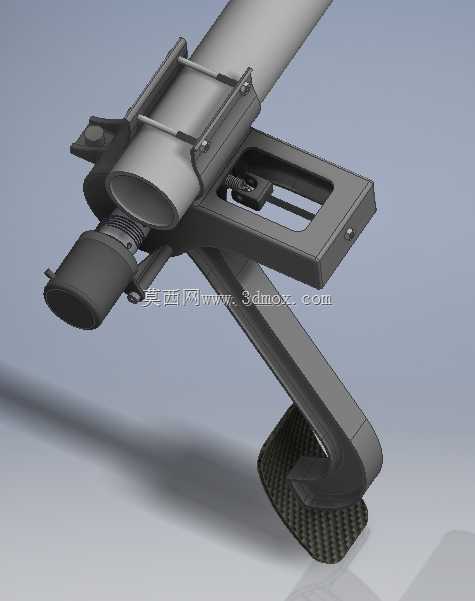

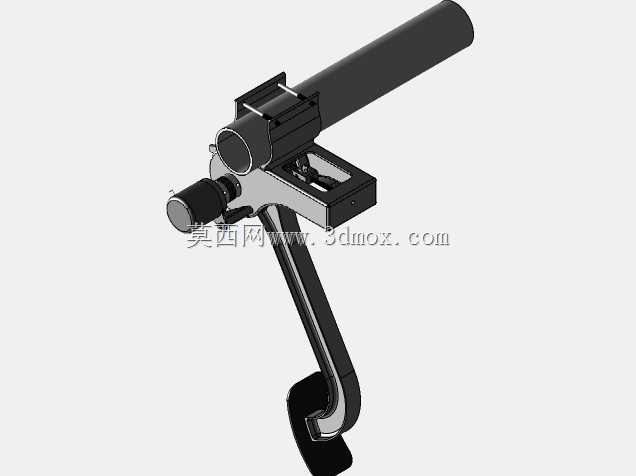

新能源车辆旋转编码式油门踏板结构

这款油门踏板主要适配太阳能动力等新能源乘用车辆，作为驾驶员动力请求的核心输入部件，直接关联整车驱动系统的扭矩输出逻辑，日常使用中需要承受驾驶员脚部反复施加的踩踏力，同时要在高低温、粉尘、振动的复杂舱内环境下长期保持位置信号输出的稳定性，避免出现信号漂移、踩踏卡滞等影响行车安全的问题。设计之初就摒弃了传统拉索式踏板的机械传动结构，采用集成旋转编码单元的位置反馈方案，将角度检测模块直接布置在踏板臂的旋转枢轴位置，省去了中间传动环节的间隙累积误差，能够将踏板的实时角位移直接转化为电信号传递给整车控制器，让驱动电机可以根据踏板的实时位置精准调整输出扭矩，相比传统接触式电位器方案，编码检测的方式不存在触点磨损问题，长期使用的信号精度保持性更优。踏板臂采用变曲率的弧形轮廓设计，踩踏面设置了横向防滑纹理，匹配人体脚部踩踏时的自然运动轨迹，从初始怠速位置到满负荷行程的转动角度经过反复校核，既保证足够的动力请求分辨率，避免轻踩就出现动力窜动的问题，也不会因为行程过长导致高速工况下需要大幅度挪脚操作。安装端的接口结构充分考虑了车型舱内的布置边界，枢轴安装位的同轴度公差控制在合理范围，配套的安装支耳预留了标准紧固件的装配空间，不需要额外改动周边的线束走向与内饰覆盖件就能完成适配。踏板的复位结构集成在枢轴组件内部，踩踏力的反馈曲线经过多轮实车标定，初始阶段踩踏力较轻便于城区拥堵路况下的微调，中后段踩踏力线性递增，给驾驶员明确的行程位置反馈，避免高速巡航时误触发满功率输出。整个结构的运动件之间预留了合理的配合间隙，考虑到工程塑料部件在高低温环境下的形变量，不会因为环境温度变化出现踩踏卡滞或者旷量过大的问题，旋转编码单元的防护等级满足舱内使用要求，能够阻挡日常行驶中的粉尘与溅水侵入，保证信号输出的可靠性。
