欧规插脚USB便携旅行充电适配器结构

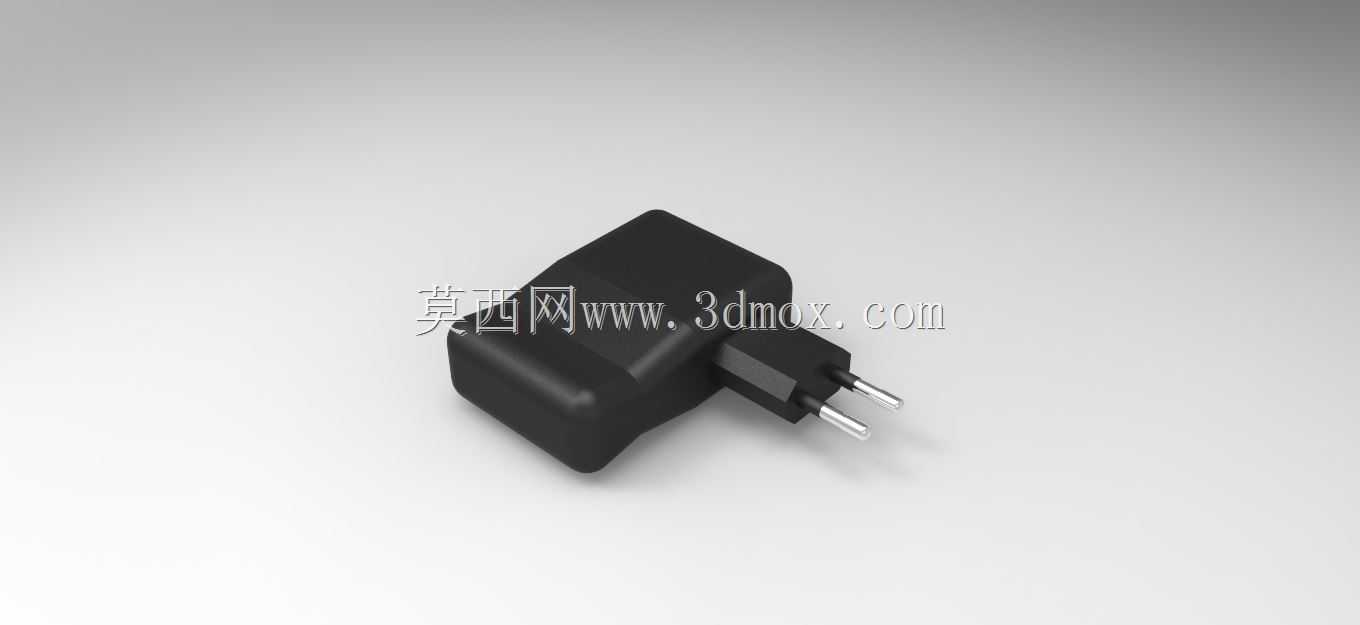

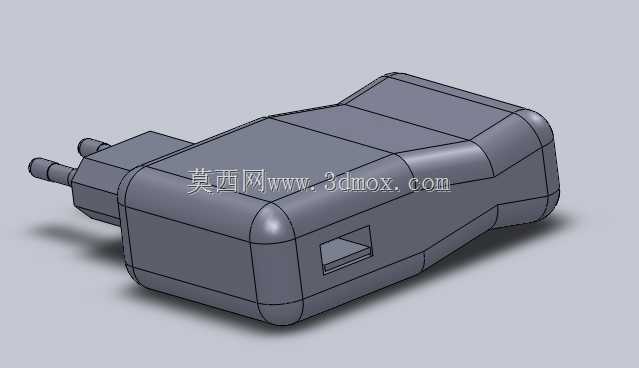

这款USB旅行充电适配器的三维结构，核心面向差旅出行场景下的便携电子设备补能需求，适配安卓类手持数码终端的日常充电使用。从实际使用场景出发，设计阶段优先考虑了随身收纳的便携性，整体外壳采用一体化弧面过渡造型，没有突出的尖锐棱角，放入随身包袋时不会刮蹭其他随身物品，插脚采用固定式欧规两圆插结构，省去了折叠插脚的额外活动结构间隙，既压缩了整体厚度尺寸，也避免了长期使用后插脚松动导致的接触不良问题。从功能实现层面看，内部腔体预留了AC-DC转换电路的安装空间，插脚与内部PCB板的连接位做了定位卡槽设计，装配时可直接将插脚组件卡入壳体预设槽位，无需额外打胶固定即可保证插脚的抗扭强度，满足日常插拔时的受力要求。输出端的USB接口位于壳体侧面，接口边缘做了0.3mm的凸台限位，插入数据线时可以承担部分侧向受力，避免长期插拔导致接口开焊脱落。外形尺寸控制上，整体轮廓贴合常规墙插的安装边界，插脚中心距严格遵循欧规墙插的标准间距，插入墙面插座时不会遮挡相邻的插座插孔，适配多联排插、墙面暗装插座等多种取电场景。外壳分件采用上下扣合结构，扣位沿壳体边缘均匀分布，合模线位于壳体侧面中线位置，后续做表面晒纹处理即可遮盖合模线痕迹，无需额外做表面喷涂工序，兼顾生产装配效率与外观质感。壳体内部还预留了散热筋位，对应电路上的发热元件位置，可将工作时产生的热量通过壳体均匀散出，避免长时间充电时外壳局部温度过高。从结构设计的合理性来看，整体壁厚控制在1.8mm，既保证了壳体的抗摔强度，也不会因为壁厚过大导致注塑成型时出现缩痕，插脚根部做了加厚的防撞结构，即使从桌面高度跌落也不会出现插脚弯折、壳体开裂的问题。
