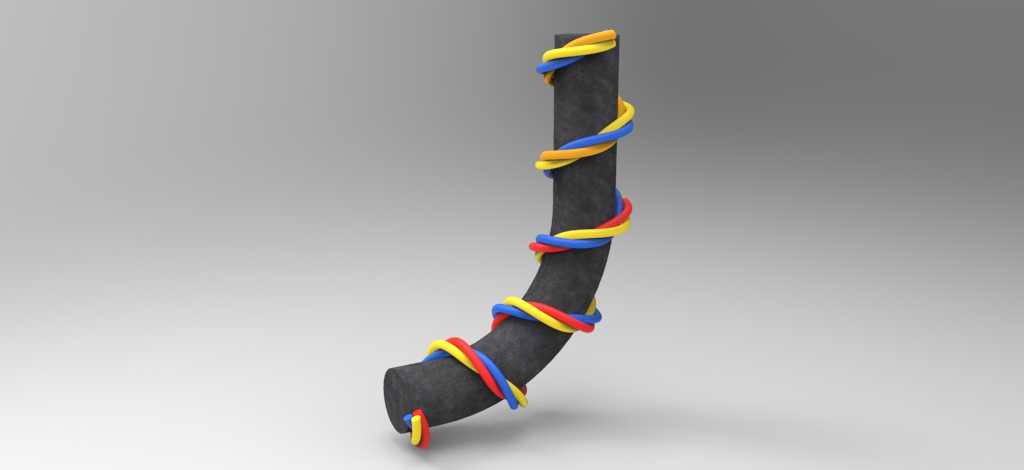

弯型多色绕线螺线管电磁组件结构设计

　　在低压电气控制、小型电磁执行机构的开发场景中，弯型结构的螺线管常被用于空间受限的安装位，适配非直线排布的磁路传导需求，和常规直筒型螺线管相比，这类弯弧构型的绕组排布需要兼顾磁路均匀性与绕线张力控制，避免弯弧段线圈堆叠松散导致的磁场分布偏移。从实际功能来看，这类螺线管作为电磁铁的核心构件，通电后可在弯弧对应的空间范围内生成可控的均匀磁场，既可以作为小型电磁阀的驱动核心，通过磁场力带动阀芯完成气路、液路的通断切换，也可应用在物理实验教具、小型磁吸附机构中，提供稳定的可控磁场输出。设计这类构件时，首先要确定弯弧段的曲率半径，曲率过小会导致绕线过程中线材弯折应力过大，外层绝缘层易出现破损风险，曲率过大则会浪费安装空间，

　　无法适配紧凑布局的设备腔体；绕组采用多色分层绕制的方式，不同颜色的线材对应不同的绕组层级，既方便生产过程中区分绕线顺序，也便于后期检修时快速识别绕组接线端，绕线时需沿弯型芯轴的弧面均匀排布，每一层绕制完成后做张力固定，避免线圈在长期通电发热后出现松脱移位。安装边界方面，这类弯型螺线管的固定端设置在弧段的平直端，预留的接线引脚长度需匹配设备内部的接线空间，芯轴采用导磁金属材质，外层绕组的绝缘层需耐常规工业环境的温湿度变化，整体外径控制需适配对应安装腔的内径，预留不小于1mm的装配间隙，避免安装时刮破绕组外层绝缘。实际应用中，这类螺线管的磁场覆盖范围沿弯弧轴向分布，可适配需要沿弧形路径输出磁作用力的特殊工况，比如弧形轨迹的电磁锁止机构、

　　弯管路径的流体控制电磁阀，相比直螺线管搭配导磁弯片的结构，一体化弯绕的螺线管磁损更低，磁场输出的稳定性更好，同时减少了额外导磁零件的装配工序，降低整体机构的零件数量与装配误差。绕线过程中需注意弯弧内外侧的绕线密度差，外侧弧长更长，绕线时需适当调整走丝速度，保证内外侧线圈层厚一致，避免出现单侧绕组过厚导致的整体外形尺寸超差，影响后续装配。
