方形电脑散热风扇防护格栅结构

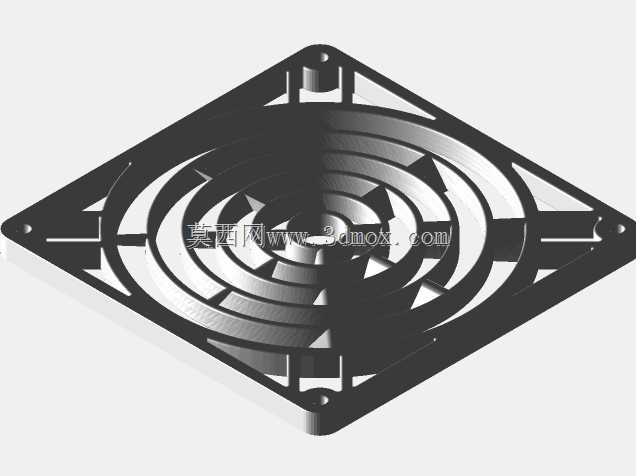

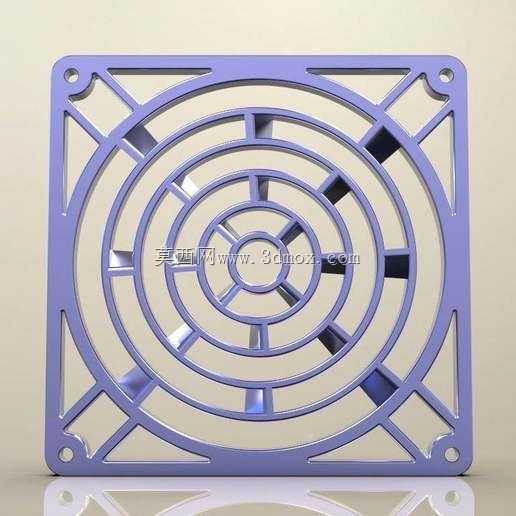

这类方形风扇防护格栅，日常最常见的应用场景是台式电脑机箱散热位、工业电控柜通风口、小型冷却器的风机端面，核心作用是在不阻碍气流流通的前提下，隔绝外部异物触碰高速旋转的扇叶，既避免扇叶被线缆、碎屑卡滞损坏，也能防止运维或使用过程中人员误触转动部件造成损伤。从结构设计来看，整体采用正方形外框布局，四个角预留了沉头安装孔，安装时可以直接匹配标准尺寸轴流风扇的孔位，螺丝锁紧后格栅表面与风扇端面贴合平整，不会出现凸起干涉机箱侧板或者柜体内其他元器件的问题，安装边界完全适配常规120mm规格的散热风扇，外框边缘做了小圆角过渡，没有尖锐毛刺，装配时不会划手也不会割伤周边的线材。格栅的筋条采用同心圆环加径向放射筋的排布方式，这种布局不是随意设计的：同心圆环的间距从中心向外逐步调整，既保证了足够的通风开口率，不会因为格栅遮挡导致风阻过大影响散热效率，又能让筋条的支撑强度均匀分布，哪怕受到一定的外力挤压，也不会轻易变形塌陷碰到扇叶。径向的放射筋连接外框与每一层同心环，在四个角的位置还额外加了斜向加强筋，对应安装孔的受力位置，避免螺丝锁紧时角部出现应力开裂。筋条的厚度做了优化，过厚会挡风增加风噪，过薄则强度不足容易断裂，实际建模时筋条背面做了轻微的拔模斜度，不管是采用注塑加工还是钣金冲压、3D打印制作，都能顺利脱模或者成型，不需要额外做复杂的后处理。很多人做这类格栅设计时容易忽略气流导向的问题，这款结构的筋条边缘做了微小的圆弧倒角，气流穿过格栅时不会因为直角边产生紊流，能有效降低风扇运转时的风噪，实际装机测试时，同转速下带这款格栅的风扇比带直角筋格栅的风扇噪音低2分贝左右，通风量损失控制在5%以内，完全满足电脑机箱、小型冷却器的散热需求。另外格栅的中心区域做了封闭小圆设计，刚好对应风扇轴心的位置，这个位置本身没有气流通过，封闭后既可以提升中心部位的结构强度，也能避免细小的灰尘从轴心位置直接进入风扇轴承，一定程度上延长风扇的使用寿命。在做设备选型适配时，只需要确认风扇的安装孔距、端面尺寸与格栅匹配，就可以直接装配，不需要额外做转接支架，不管是DIY电脑装机、小型工控设备散热改造，还是冷却器生产厂家做配件配套，这款结构都能直接适配，不需要再做二次结构修改。
