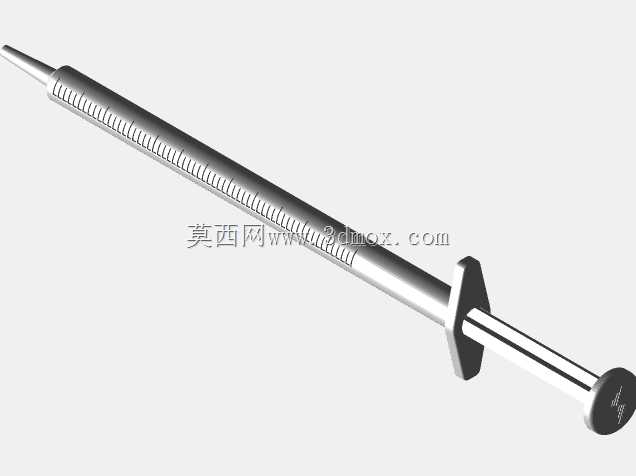

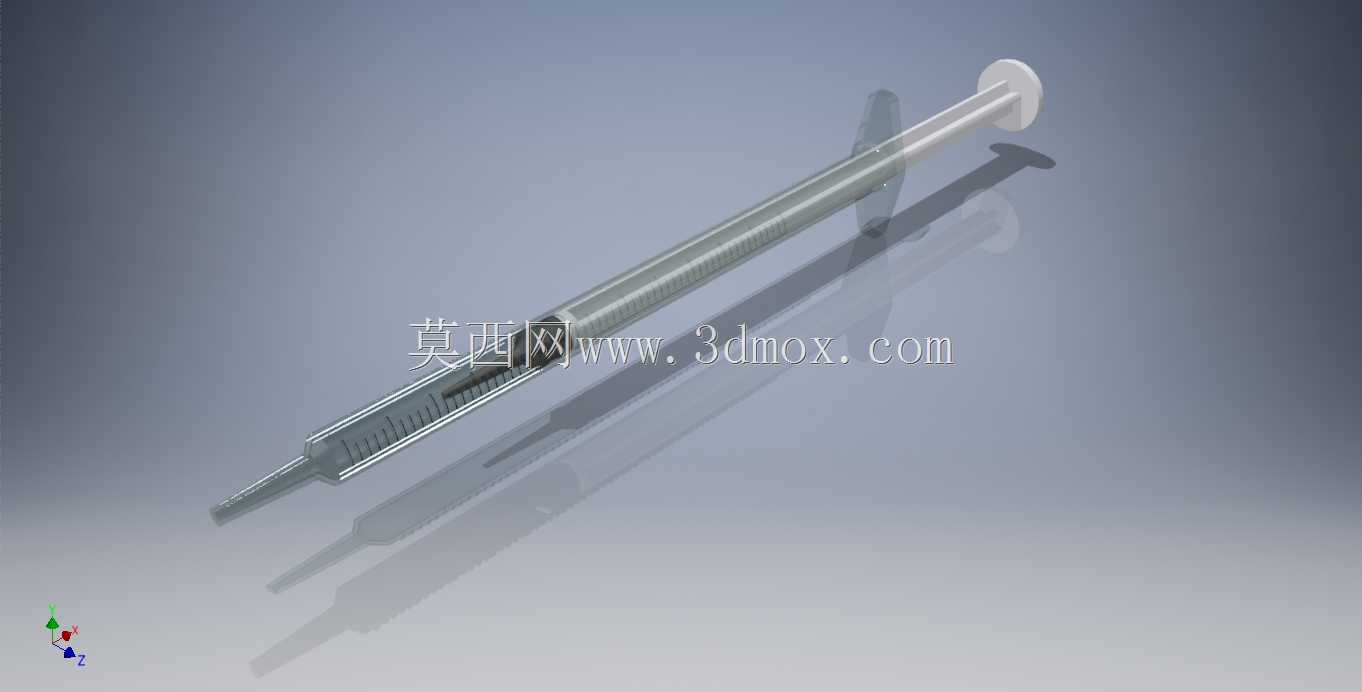

医用注射器结构设计三维数模

在临床诊疗、实验室液体定量移取的场景中，注射器是应用频次极高的基础器具，小到门诊疫苗接种、药剂精准推注，大到实验室精密试剂配比、工业点胶工位的微量液体输送，都对其结构密封性、推杆滑动顺畅度、刻度标识精准度有明确要求。这款注射器的三维结构设计，完全围绕实际使用中的核心需求展开，整体采用直筒式针筒搭配同轴推杆的经典布局，针筒内壁做了等径光滑曲面处理，保证橡胶活塞在筒内滑动时无卡滞、无漏液，筒身外侧的刻度标识沿轴向等距排布，刻度间距经过严格换算，对应不同容量的液体体积，方便操作人员快速读取推注量。设计过程中优先考虑了推杆的受力稳定性，推杆尾部的推片做了加宽处理，适配指腹按压的受力面积，避免长时间推注时产生局部压强过大的不适感，推杆前端的活塞安装位做了环形卡槽结构，保证橡胶活塞卡装后不会在推拉过程中脱落，同时活塞与针筒内壁的过盈量经过反复校核，既保证滑动阻力处于合适区间，不会出现推注时力度忽大忽小的问题，又能完全隔绝筒内外的液体通路，杜绝漏液、进气的情况。针筒前端的针头安装座采用标准鲁尔接头结构，适配通用规格的注射针头，接头处的锥度经过精准设计，保证针头插装后配合紧密，不会在推注压力下出现针头脱落、液体渗漏的问题。从安装边界来看，整体结构的径向尺寸控制在常规手持操作的合理区间，针筒外壁做了微磨砂质感的曲面处理，增加手持时的摩擦力，避免戴手套操作时出现打滑的情况，推杆的行程长度与针筒的有效容量完全匹配，当推杆推至行程最前端时，活塞前端面刚好与针筒前端内端面贴合，最大限度减少筒内的液体残留量，保证药剂推注的剂量精准。在配套的结构设计中，还预留了外部传感器的安装对接位置，可搭配位移传感器实时采集推杆的推进距离，换算成实时的推注流量与累计推注量，满足自动化注射设备、精密实验平台的集成使用需求，整个数模的结构细节完全还原实际产品的装配关系，所有配合面的公差带都按照医用耗材的生产精度要求做了对应设置，可直接用于结构验证、生产开模前的装配干涉检查，也可作为医疗设备集成时的配套部件数模使用，帮助设计人员快速完成整体设备的布局校核，避免在装配环节出现尺寸不匹配、安装空间不足的问题。
